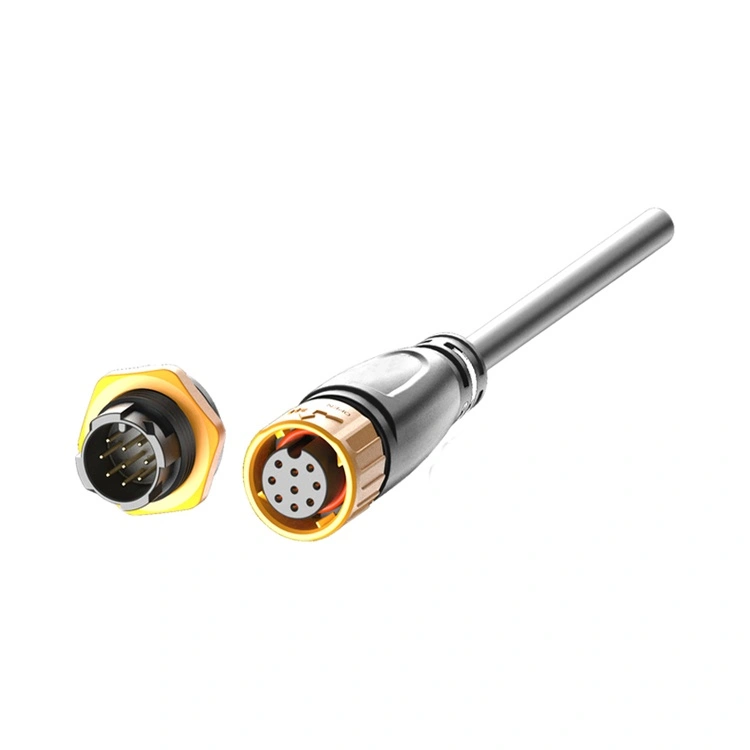

Спољни омотач је направљен од термопластичног материјала високих перформанси и има оцену отпорности на ватру УЛ 94-В0. Отпоран на корозију у сланом спреју, може задовољити водоотпорне захтеве спољних ЛЕД дисплеја и ЛЕД расветне опреме, као и тешке услове рада као што је отпорност на киселу ерозију индустријских ЛЕД екрана

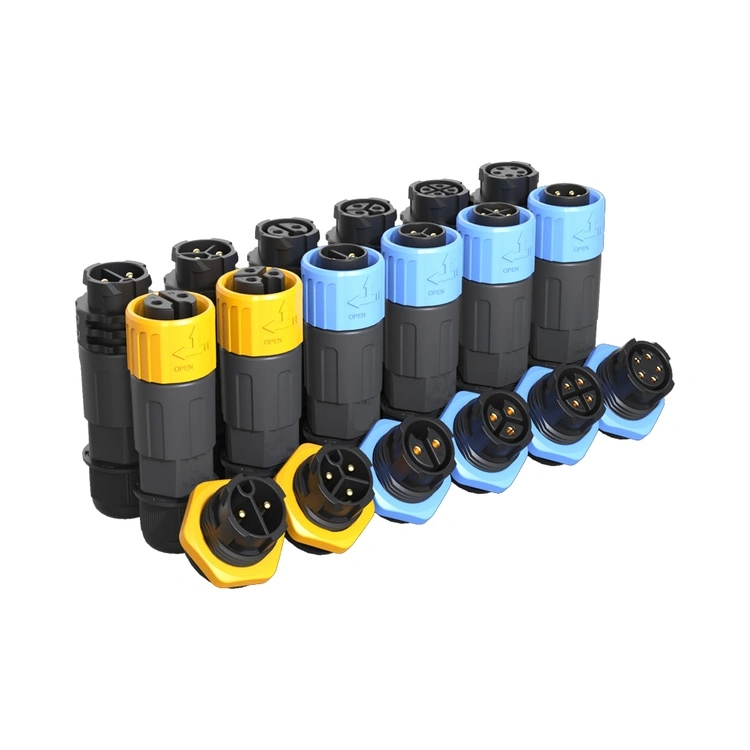

Поставља се методом са једном рупом, која је стабилна и беспрекорна. Има структуру за закључавање са навојем и може да одржи чврсту везу чак и у окружењу које вибрира. 2, 3, 4, 5, 6, 7, 8, 9 пинова су доступни за избор, а прилагођавање је подржано.
| Параметар | Реунион М20 Испоручена вредност | Зашто је то важно у пракси |
| Отпор контакта (почетни) | ≤3.0мΩ | Ниже од индустријског просека, смањује генерисање топлоте И²Р |
| Циклуси парења са стабилним заптивање | ≥500 циклуса (проверено, а не само оцењено) | Наши записи о тестовима серије показују да се интегритет заптивања одржава кроз 500 циклуса – критично за опрему која захтева одржавање. |
| ИП67 водоотпоран | Свака серија: 1м дубине × 30мин потапања | Извештаји о тестирању се могу доставити.. |
| Отпорност на вибрације | 10-500Хз, 2г (ИЕЦ 60068-2-6) | Симулира стварни рад мотора и пумпе – пролази са нултим прелазним прекидима. |
| Параметар | 2-пин | 3-пин | 4-пин | 5-пин | 6-пин | 7-пин | 8-пин | 9-пин |
| Волтаге Ратинг | 250В | 250В | 250В | 250В | 125В | 50В | 50В | 50В |
| Цуррент Ратинг | 20А | 20А | 15А | 15А | 10А | 5А | 5А | 5А |
| Пресек жице (мм²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Материјал изолатора: термопластика високе температуре (УЛ 94 В-0, )
2) Основни материјал контакта: Месинг (ЦуЗн39Пб3) са позлаћењем – тест сланом спрејом ≥48 сати
3) Материјал за заптивање: силиконски О-прстен
4) Радна температура: -40°Ц ~ +105°Ц
5) Запаљивост и усклађеност: УЛ 94 В-0, РоХС, РЕАЦХ СВХЦ није откривен
6) Опције завршетка: Чаша за лемљење, потапање (монтажа на ПЦБ)
| Димензија поређења | Реунион М20 серија | Премијум европски бренд М20 | Јефтини М20 без бренда |
| Јединична цена (МОК 100 ком) | Конкурентан, вишеслојан | 3,5× – 4× више | Ниже напред |
| Верифиед Цонтинуоус Цуррент | 20А (по пин, документовано) | Обично 25А (смањење вредности ситним словима) | Надувано, без доказа теста |
| ИП67 водоотпоран | 100% производних серија | Тестирање серије (али не документовано по серији) | Нема или су лажне тврдње |
| Електрично тестирање (Хи-пот & ИР) | 100% свака јединица – подаци теста се евидентирају | На основу узорка (АКЛ 1.0) | Насумично или прескочено |
| Потпуна следљивост (смола→ готови конектор) | ЕРП-праћен, може се преузети у року од 24 сата | Да, али спорији одговор | Ниједан |
| Време испоруке (стандардна количина) | 15–17 радних дана | 6–10 недеља | Непредвидиво (2–20 недеља) |
| Прилагођавање МОК (дужина кабла, боја, означавање) | 100 ком – флексибилно | 500+ ком, високе накнаде за инжењеринг | Не нуди се или нема контроле квалитета |
| Цертификати | ИСО 9001, 14001, 13485 | Обично само ИСО 9001 | Обично никакве |
Да бисте постигли заптивеност ИП67/ИП68 при стварној инсталацији на терену, пратите ове проверене процедуре:
| Корак | Акција | Критична вредност / контролна тачка |
| 1 | Руком затегните спојну матицу све док О-прстен не дође у контакт са површином плоче. | Визуелни контакт потврђен. |
| 2 | Примените завршни обртни момент користећи калибрисани кључ. | 1,0 – 1,2 Нм (НЕ прелазити 1,5 Нм – превелики обртни момент изобличава О-прстен и повећава силу уметања). |
| 3 | Проверите радијус савијања кабла на улазу. | ≥ 5× спољни пречник кабла – акутна кривина повлаче контакте и угрожавају задњу заптивку. |
| 4 | Оријентација на отвореном | Излаз кабла надоле – спречава накупљање воде на интерфејсу матице спојнице. |
| 5 | Учесталост инспекције О-прстена | Годишње за свакодневно прање / окружења за прераду хране; сваке 2-3 године за стандардну индустријску употребу у затвореном и на отвореном. |
| Сертификација / Протокол | Обим и докази приложени уз сваки налог |
| ИСО 9001:2015 | Потпуни КМС – дизајн, производња, постпродаја. Извештаји ревизије доступни након НДА. |
| ИСО 14001:2015 | Управљање животном средином – документовано смањење отпада и усклађеност са РоХС/РЕАЦХ-ом. |
| ИСО 13485:2016 | Применљиво за медицинску опрему (дијагностика/мониторинг) – строга контрола промена и следљивост. |
| УЛ Рецогнитион | Безбедност на нивоу компоненте за Северну Америку – УЛ ознака на сваком кућишту. |
Обртни момент: 1,0 – 1,2 Нм (коначно затезање након ручног постављања).
Испод 0,8 Нм: Компресија О-прстена је недовољна – ИП67 пада на ИП54 (заштићено од прашине, али није водонепропусно). У нашим лабораторијским тестовима видели смо продирање воде у року од 2 сата на дубини од 0,5 м.
Изнад 1,5 Нм: О-прстен од флуоросиликона екструдира у зазор навоја, изазивајући трајну деформацију и повећану силу парења. Заптивање може у почетку да прође ИП67, али ће отказати након термичког циклуса (ширење/скупљање).
Препорука: Користите унапред подешен момент кључ – можемо да га испоручимо као додатну опрему за велике количине.
Стандардни узорци: 5–10 комада доступних у року од 3 радна дана (ако залихе дозвољавају).
Поруџбине мале серије (100–500 ком): 12–15 радних дана од потврде поруџбине.
Велике количине (500+ ком): 18–20 радних дана, са делимичним пошиљкама.

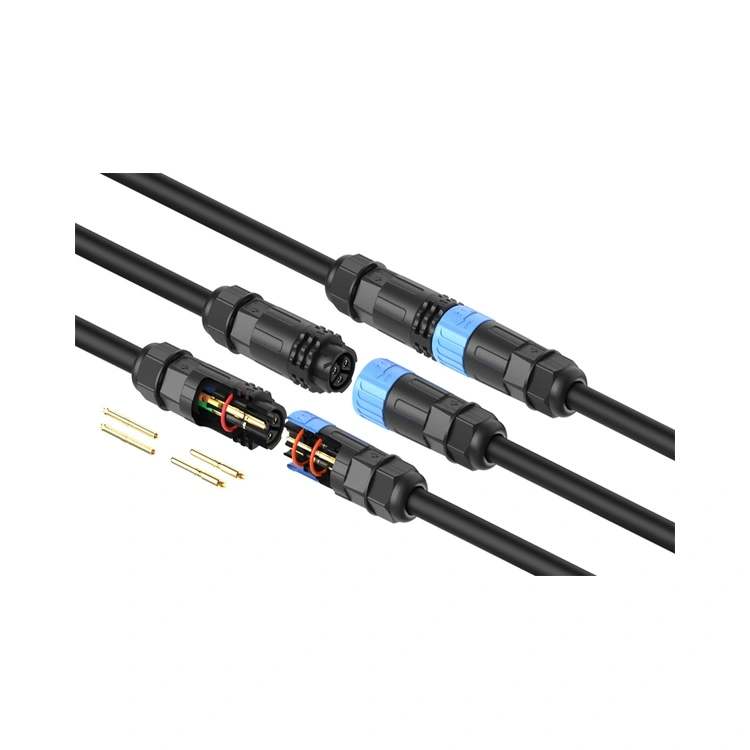

Прилагођени склопови каблова (дужина, дебљина жице, кодирање боја): МОК 100 комада – одобрење инжењерског цртежа траје 2–3 дана, а затим 15-дневна производња.
