Монтажа медицинских каблова

ПОДНОСАЦ ПРОИЗВОДА

ендоскопија:

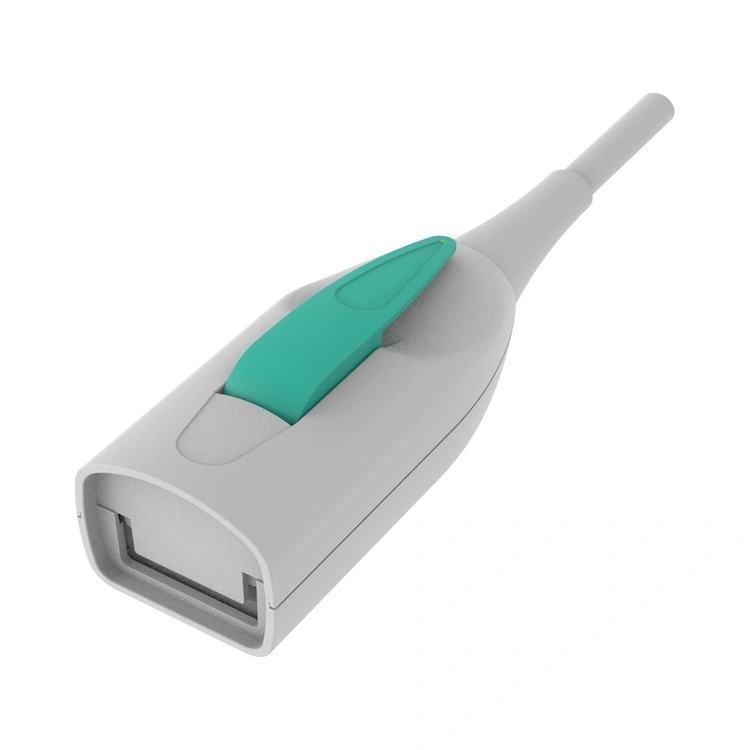

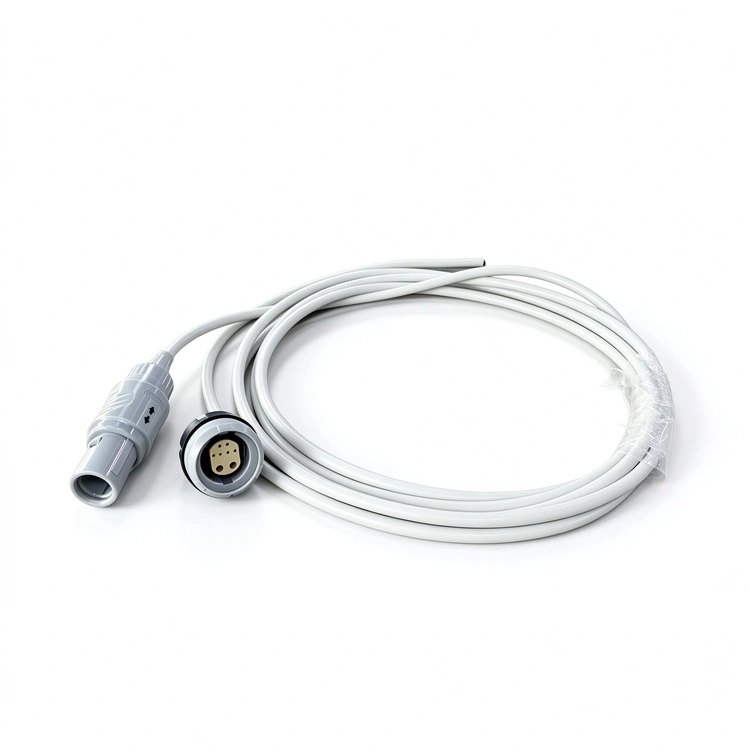

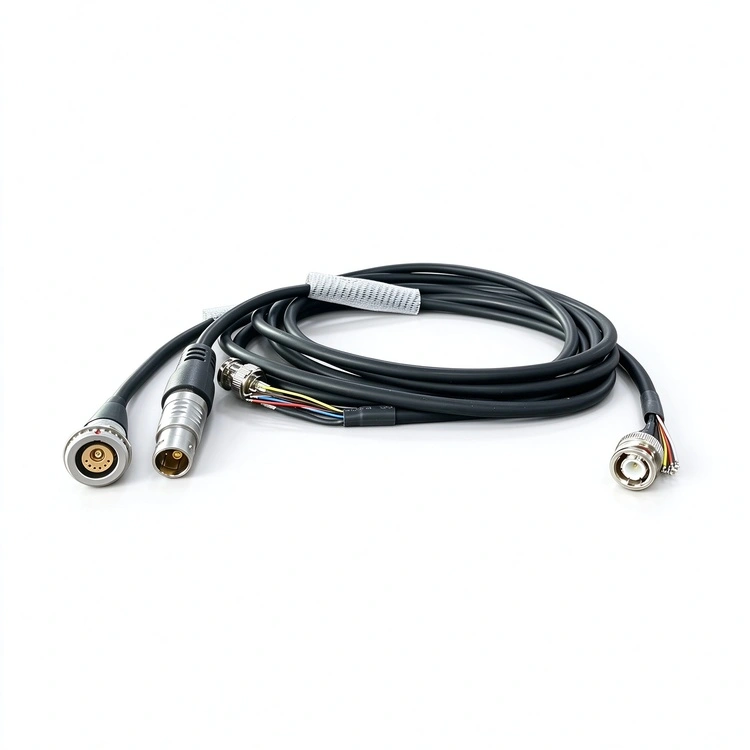

Медицински ендоскопски кабловски склоп је Реунион-ово специјализовано решење за повезивање за ендоскопско снимање и хируршке инструменте, дизајнирано да испуни строге захтеве минимално инвазивних процедура. Овај склоп каблова комбинује ултра флексибилне проводнике високог циклуса са конекторима медицинског квалитета и преливањем како би се створио поуздан, издржљив интерфејс између главе ендоскопске камере и система за обраду слике.

Конструкција кабла укључује проводнике са великим бројем ланаца са прецизном контролом импедансе како би се одржао интегритет сигнала за видео пренос високе дефиниције (4К и више), док је спољни омотач направљен од биокомпатибилних материјала који се могу стерилисати. Склоп има интегрисано растерећење напрезања и елементе за ограничавање савијања како би заштитили деликатне унутрашње структуре кабла током поновљених циклуса руковања и стерилизације.

Примарна поља примене

ГИ Ендоскопија – Гастроскопи, колоноскопи и дуоденоскопи.

Артроскопија – Визуелизација зглобова за ортопедске операције.

Лапароскопија – дијагностичке и хируршке процедуре абдомена и карлице.

Ендоскопија ОРЛ – визуализација синуса и ларинкса.

Урологија – Цистоскопија и уретероскопија.

Неуроендоскопија – Визуелизација мозга и комора.

Ветеринарска ендоскопија – Дијагностичка и хируршка ендоскопија у медицини животиња.

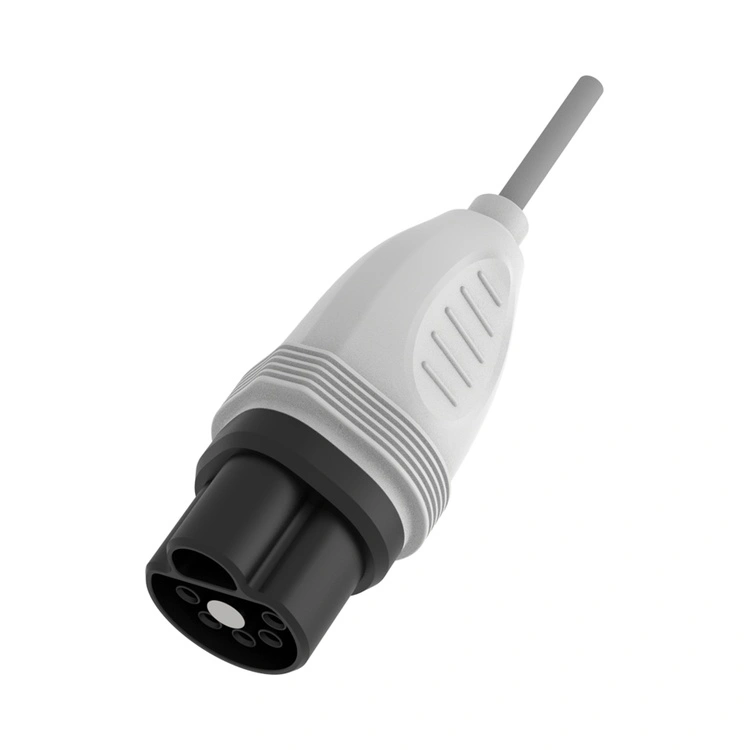

Систем радиофреквентне плазме хирургије:

Повећавамо размак између високонапонских иглица и нисконапонских пинова, додајемо преграде и одвајамо високонапонске пинове од нисконапонских пинова помоћу преграда како бисмо испунили захтев купца за високим напоном од 2000 В.

Узимајући у обзир укупне трошкове потрошног материјала, користимо пластичне конекторе. Кућиште утичнице је направљено од ПСУ-а који се захтева за одржавање, изолатор је направљен од ПЕЕК-а, рупе за утичнице су направљене од 12у позлаћеног бакра, испуњавајући захтев купца за животним веком од 10.000 циклуса за целу машину. Утикач је направљен од нормалних материјала, а игле су обложене златом дебљине 1у. Цена је довољно ниска да испуни захтев за једнократну употребу.

Примарна поља примене

Аритмија, тумор, гинекологија и акушерство

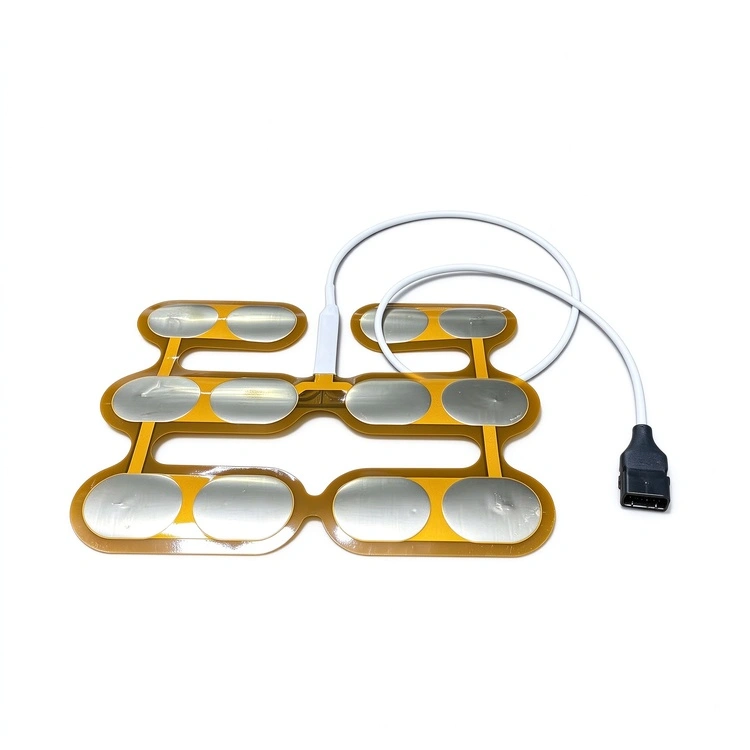

Склоп медицинског кабла за једнократну употребу：

У медицинским уређајима за једнократну употребу, склоп медицинског кабла за једнократну употребу није роба – то је критичан интерфејс за безбедност пацијената. Реунион не прави само конекторе. Такође се фокусирамо на дизајн и производњу склопа медицинског кабла за једнократну употребу— пројектованог за једнократну употребу ЕКГ, СпО₂, хирургију радиофреквентне аблације и праћење пацијената, са валидираном биокомпатибилношћу и 100% електричним тестирањем по јединици.

Примарна поља примене

Оториноларингологија - хирургија главе и врата, спортска медицина + хирургија зглобова, ортопедија + хирургија кичме, максилофацијална хирургија

Сертификати и осигурање квалитета

Често постављана питања (ФАК)

Како Реунион обезбеђује интегритет 4К видео сигнала у склоповима флексибилних каблова?

4К видео пренос захтева прецизну контролу импедансе и заштиту. Реунион то постиже кроз:

Контролисана импеданса – Одржавамо импедансу од 75Ω (једнострука) или 100Ω (диференцијална) кроз пажљиву геометрију проводника и избор диелектрика.

Вишеслојна заштита – Заштита од фолије + плетенице обезбеђује >95% покривености да би спречила деградацију сигнала од ЕМИ.

Конструкција диференцијалног пара – За 4К сигнале који захтевају диференцијални пренос, користимо конструкцију упреденог пара са контролисаним подударањем дужине.

100% ТДР тестирање – Сваки склоп се тестира на доследност импедансе и интегритет сигнала.

Наши каблови су дизајнирани да испуне захтеве ХД и 4К сигнала које су одредили ОЕМ произвођачи система медицинских камера.

Које је типично време испоруке за прилагођени склоп медицинског кабла и који минимални налог се примењује?

Узорци прототипа – 10-15 дана (1-10 склопова).

Пробна производња – 17-20 дана (50-100 склопова).

Производне поруџбине – 25-30 недеља (100+ склопова).

Минимална поруџбина за прилагођене склопове каблова је обично 10 комада за стандардне конструкције (стандардни материјал омотача, стандардни конектори). За сложене склопове са прилагођеним алатима за конекторе или специјализованим материјалима, минимална поруџбина може бити већа; препоручујемо да разговарате о вашим захтевима са нашим инжењерским тимом да бисте оптимизовали трошкове и време испоруке.
