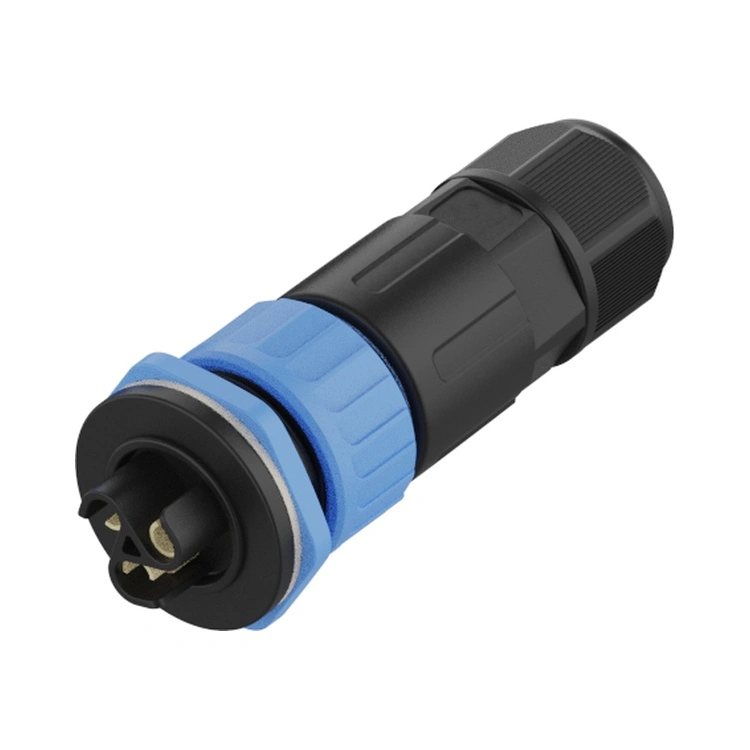

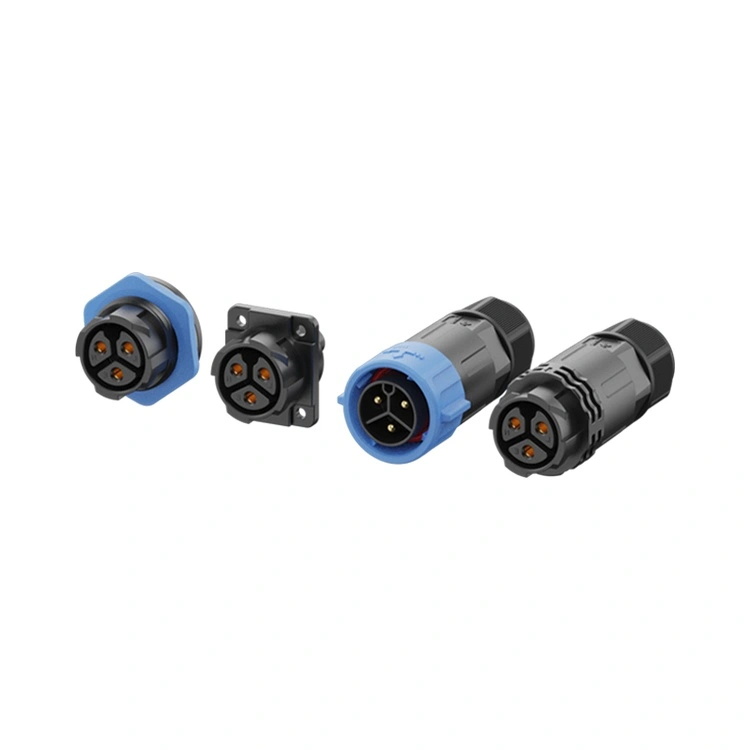

ЛЕД конектор серије Реунион М25 је наменски направљен за уређаје снаге изнад 1000 В где термички циклуси (ΔТ до 145°Ц) и механички удари обично деградирају стандардна М20 решења. За разлику од генеричких копија, ова серија подвргава сваку производну серију:
1) 100% хипот и контактно испитивање отпорности
2) ИП67 тест водоотпорности – 1м дубине, 30 минута, документовано видео записима
3) Валидација термичког шока – 500 циклуса од -40°Ц до +105°Ц без опуштања заптивке
Овај протокол тестирања директно се бави режимом квара број 1 у спољним ЛЕД системима: корозијом од микро покрета проузрокованом љуљањем кабла изазваног ветром. Механизам за закључавање са навојем (препоручени обртни моменат 1,2–1,5 Нм) одржава притисак на интерфејсу изнад 80 Н, обезбеђујући стабилан контакт чак и када је монтиран на јарболе стадиона високе 50 м.
| Критеријум избора | Реунион М25 серија ЛЕД светлосни конектор | М20 серија (мањи капацитет) | Небрендирани изгледи М25 |
| Максимална стална струја | 30А (по пину за напајање) | 30А (али се смањује на 22А на 85°Ц) | Захтевајте 30А, али не успева на 25А (нема извештаја о термалној слици) |
| Опције хибридних пинова | 3+2 / 3+5 /3+9 игле | Само 2+2 (прилагођени МОК 500+) | Нема – шкољке само за напајање |
| ИП67 водоотпоран | Свака серија – тестирано потапањем, слике се задржавају | На основу узорка (1 на 1000) | Није документовано |
| Кабл ОД смештај | 6–12 мм (нарезивање погодно за рукавице) | 4–8 мм | 5–10 мм (лоше ублажавање напрезања) |
| Време испоруке (1.000 ком) | 15–20 дана | 4-6 недеља | Непредвидиво (често испоручено) |
| Следљивост | ЕРП батцх код → сертификати о сировинама | Батцх-левел | Ниједан |
Препорука: Наведите Реунион ЛЕД конектор серије М25 за сваки пројекат где повраћај улагања > 3 године и трошкови непланираних застоја прелазе 2000 УСД/сат (нпр. аеродромске кецеље, осветљење излаза из тунела).
| Параметар | 2-пин | 3-пин | 4-пин | 5-пин | 6-пин | 3+2-пин | 3+5-пин | 3+9-пин |
| Волтаге Ратинг | 250В | 250В | 250В | 250В | 250В | 250В/50В | 250В/50В | 250В/50В |
| Цуррент Ратинг | 30А | 30А | 20А | 20А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Вире Сецтион | 0,75-4,0 мм² | 0,75-4,0 мм² | 0,5-2,5 мм² | 0,5-2,5 мм² | 0,25-1,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² |

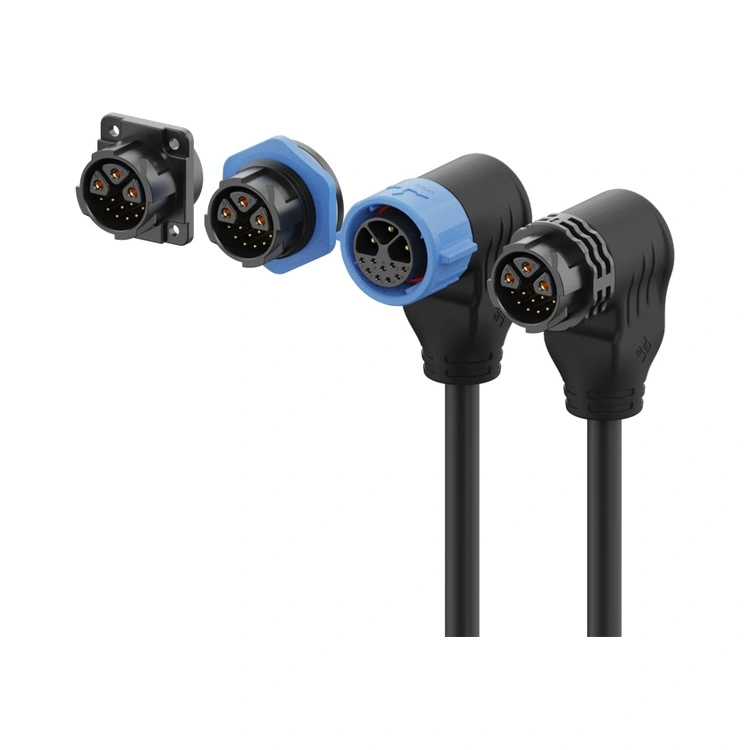

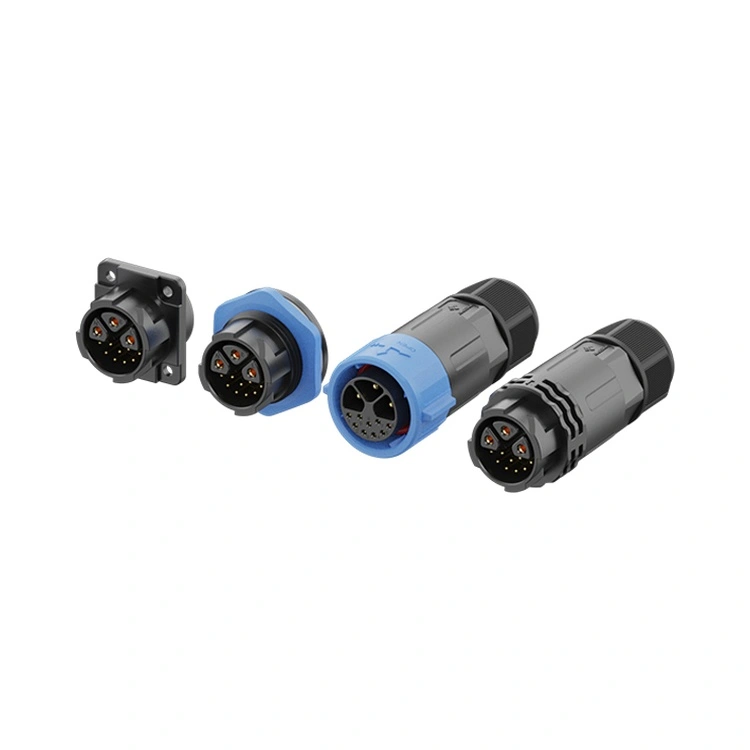

5 сигналних пинова у конфигурацији 3+5 су независно заштићени са нагибом од 2,54 мм, обезбеђујући >40дБ слабљење преслушавања на 250кХз – критично за ДМКС512 РДМ двосмерну комуникацију. За ДАЛИ-2 апликације, варијанта са 3+2 пина (2 сигналне жице) подржава адресирање до 64 уређаја по петљи при чему се одржава струјна шина од 30А. Практични водич за ожичење за спецификације:
3+5 пинова: Иглице 1–3 = Л1/Л2/Л3 (3-фазне, по 20А); Пинови 4–5 = ДАЛИ +/-; Пинови 6–7 = ДМКС подаци+ / подаци-; Пин 8 = ДМКС заједнички (референца штита).
3+2 иглице: Иглице 1–3 = Л/Н/ПЕ (једнофазни 30А или 3-фазни 20А); Пинови 4–5 = 0-10В затамњење или ДАЛИ.
Ова хибридна архитектура смањује рад на терену елиминишући 40% спајања терминала
О: Високотемпературни термопластични изолатор (УЛ 94 В-0) задржава отпорност на удар >6 кЈ/м² на -40°Ц (тестирано према ИСО 179). Силиконски О-прстен одржава подешену компресију <20% након 500 циклуса хладног покретања.
За стандардне пројекте које контролише ДАЛИ, препоручујемо конфигурацију 3+2:
3 пина за напајање (по 20 А) за улаз ЛЕД драјвера.
2 сигнална пина (10А сваки) за ДАЛИ податке.
Ово обезбеђује довољно снаге за светиљке велике снаге и подржава ДАЛИ комуникацију на стазама до 300 метара. За вишеканалну контролу боја или интегрисане повратне информације сензора, изаберите варијанте 3+5 или 3+9. Све конфигурације одржавају интегритет сигнала за ДАЛИ, ДМКС, 0-10В и РС-485 протоколе.
