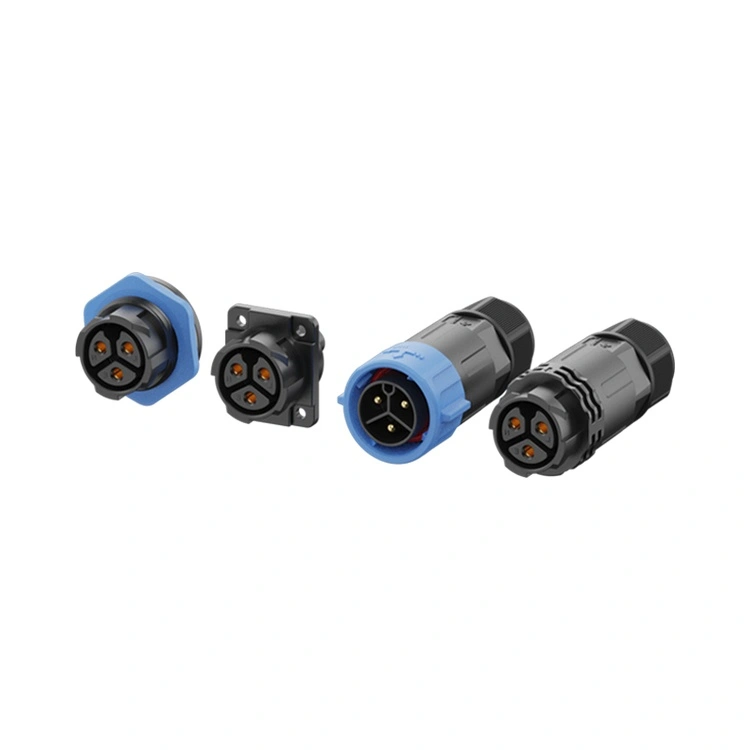

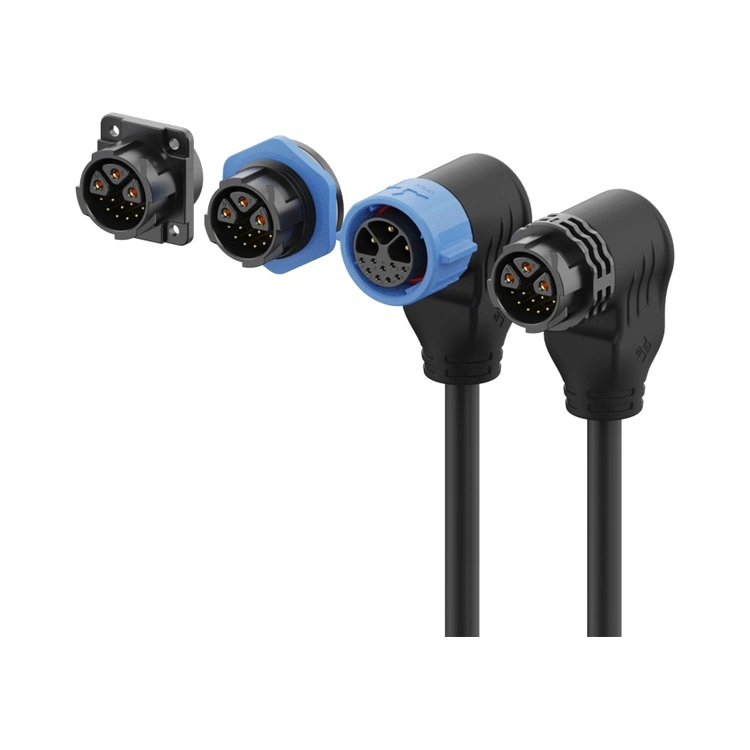

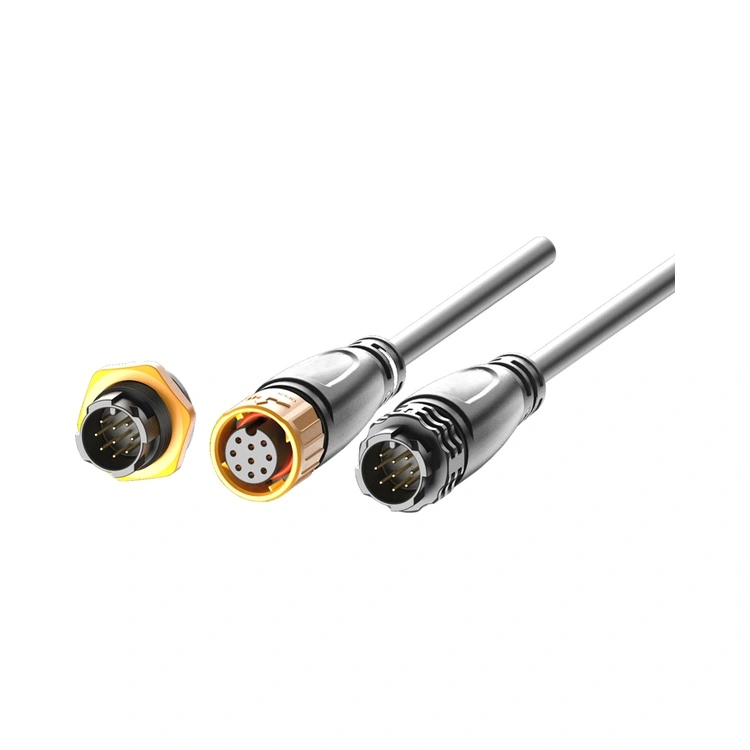

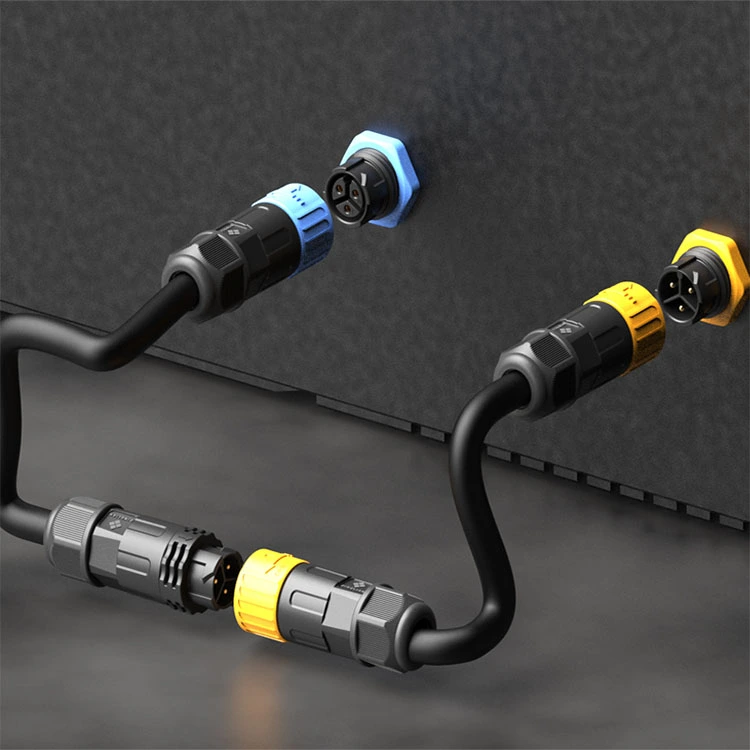

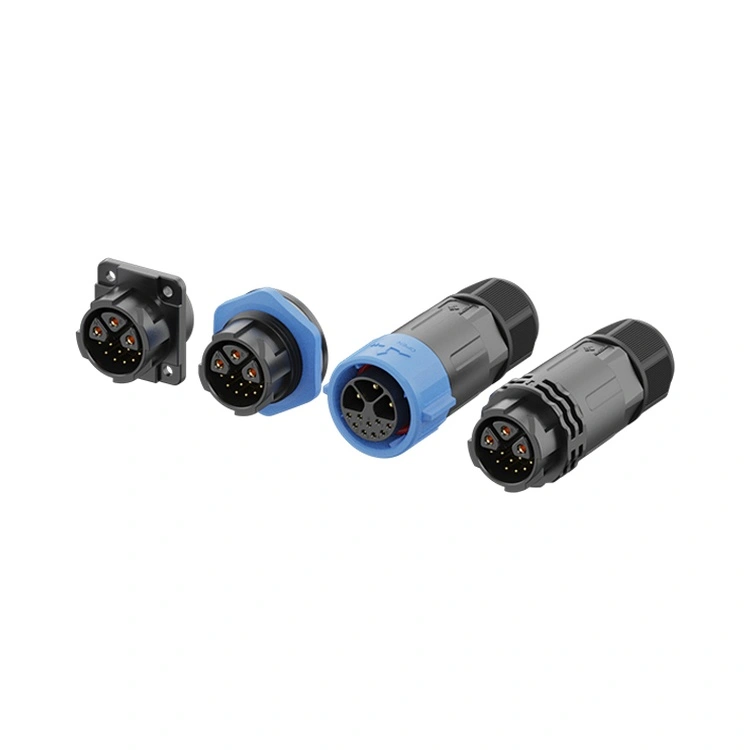

Водоотпорни конектор серије М25 је Реунион-ов индустријски интерконект највећег капацитета у породици М-серије, дизајниран за апликације где значајна испорука енергије мора коегзистирати са заштитом животне средине. Овај кружни конектор са навојем комбинује робусни интерфејс од 25 мм са заптивком према ИП67/ИП68, што га чини погодним за опрему за тешке услове рада, прикључке мотора, системе за дистрибуцију електричне енергије, инфраструктуру за пуњење електричних возила и инсталације за обновљиву енергију где су влага, прашина и вибрације стални изазови.
Доступна у конфигурацијама од 2 до 12 пинова, укључујући хибридне варијанте сигнала снаге 5, 3+9 пинова које комбинују контакте за напајање велике струје са нисконапонским сигналним контактима у једном кућишту, серија М25 подржава широк спектар апликација велике снаге.
Контакти су машински обрађени од месинга са селективним позлаћењем, одржавајући низак и стабилан контактни отпор током стотина циклуса парења. Максимална струја која се може подржати је 30А по контакту.
Реунион производи серију М25 кроз вертикално интегрисан процес—од прецизне обраде преко аутоматизованог састављања и 100% електричног тестирања. Доступан у верзијама за монтирање на панел и каблове са лемљењем.
| Феатуре | Бенефит |
| Струја до 30А | Подноси највећа оптерећења у М-серији—погодно за тешке моторе, ЕВ пуњаче и индустријску дистрибуцију електричне енергије. |
| ИП67 водоотпоран | Отпоран на прашину, привремено урањање и продужено урањање—поуздан за спољашње средине и окружења за прање. |
| Опције хибридног 3+2, 3+5, 3+9 пинова | Комбинује пинове за напајање високе струје (до 20А) са нисконапонским сигналним пиновама у једном конектору—смањује број каблова и простор на панелу. |
| Механизам за закључавање са навојем | Парење отпорно на вибрације—спречава попуштање услед кретања тешке машине и термичког циклуса. |
| Контакти од месинга позлаћени | Ниска отпорност на контакт (≤3мΩ) и заштита од корозије—одржава перформансе у влажном и спољашњем окружењу. |
| Високотемпературни термопластични изолатор | Рад од -40°Ц до +105°Ц—покрива екстремне индустријске и спољашње температурне услове. |
| Потпуно пластично кућиште | Високотемпературни термопластични материјали - Погодни за оштра окружења |
| Вишеструке опције прекида | Лемљење, потапање-прилагођава се различитим методама склапања. |
| Параметар | 2-пин | 3-пин | 4-пин | 5-пин | 6-пин | 3+2-пин | 3+5-пин | 3+9-пин |
| Волтаге Ратинг | 250В | 250В | 250В | 250В | 250В | 250В/50В | 250В/50В | 250В/50В |
| Цуррент Ратинг | 30А | 30А | 20А | 20А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Вире Сецтион | 0,75-4,0 мм² | 0,75-4,0 мм² | 0,5-2,5 мм² | 0,5-2,5 мм² | 0,25-1,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² |
Радна температура:-40°Ц ~ +105°Ц
Оцена заштите:ИП65 / ИП67 / ИП68 (усклађено стање)
Материјал кућишта:Високотемпературни термопласт
Контакт материјал:Позлаћени месинг
Отпор контакта:≤3мΩ
Циклуси парења:≥500
Оцена запаљивости:УЛ 94 В-0
Сви материјали су усклађени са РоХС
| Аспецт | Реунион М25 серија | Премијум европски брендови М25 | Јефтини М25 без бренда |
| Цена | Цене прилагођене обиму | 3-4× више | Јефтиније унапред |
| Цуррент Ратинг | До 30А | Типично до 25А | Променљива, често прецењена |
| Хибрид Оптионс | 3+2, 3+5,3+9 – стандардно | Ограничено | Није понуђено |
| ИП67 верификација | Серијски тестиран потапањем | Батцх-тестед | Није верификовано |
| 100% електрично тестирање | Свака јединица | На основу узорка | Случајно или ништа |
| Голд Платинг | стандардне | ≥0,2-0,4µм | Танак или никакав |
| Следљивост | ЕРП се може пратити од смоле до готовог конектора | Да | Ниједан |
| Леад Тиме | 12-15 дана | 4-8 недеља | Непредвидиво |
| Прилагођавање МОК | Ниско (100 комада) | Високо (500+) | Није понуђено |
| Техничка подршка | 24-часовни одговор инжењерског тима од 10 људи | Добро, али спорије | Ограничено |
| ИСО сертификати | 9001, 14001, 13485 | Обично 9001 | Обично никакве |
Предност Реунион-а: Добијате документовано заптивање ИП67, хибридне конфигурације сигнала снаге и струјне вредности до 30А—све по исплативим ценама, без премијских трошкова европских брендова.
| Цертифицатион | Обим |
| ИСО 9001:2015 | Управљање квалитетом—дизајн, производња и постпродајна услуга. |
| ИСО 14001:2015 | Управљање животном средином — верификовано смањење отпада и одрживе праксе. |
| ИСО 13485:2016 | Управљање квалитетом медицинских уређаја—примењиво за М25 који се користи у опреми за дијагностику или надзор. |
| УЛ Рецогнизед | Сертификат безбедности на нивоу компоненти за тржишта Северне Америке. |
| РоХС | Ограничење опасних супстанци—усаглашеност са Директивом ЕУ. |
| Разматрање | М20 | М25 |
| Макимум Цуррент | 20А | 30А |
| Мецханицал Робустнесс | Стандард | Робуснији - већа шкољка, дебљи зидови |
| Цабле Цапацити | До 2,0 мм² | До 4,0 мм² |
| Панел Спаце | Компактнији | Захтева већи изрез |
| Хибрид Оптионс | бр | 3+2, 3+5,3+9 |
Изаберите М25 када:
Потребна вам је максимална механичка отпорност за тешке примене.
Ваша апликација укључује веће каблове или веће механичко оптерећење.
Потребна вам је највећа шкољка за лако руковање рукама у рукавицама.
Ваш простор на панелу дозвољава већи изрез од 25 мм.
Изаберите М20 када простор панела је ограничен или примена не захтева додатну механичку робусност.
Да — серија М25 је веома погодна за инфраструктуру за пуњење електричних возила, посебно за:
АЦ станице за пуњење.
Уграђени пуњачи (умерене једносмерне струје).
Интерфејси система за управљање батеријом (напајање + сигнал).
Струја од 30 А, ИП67 заптивање и хибридне конфигурације сигнала снаге чине га практичним избором за многе апликације за пуњење електричних возила. За брзо пуњење једносмерном струјом (100А+), препоручујемо веће индустријске конекторе посебно дизајниране за високострујне једносмерне апликације.
Да би се постигао и одржао ИП67 заптивање, Реунион препоручује:
Обртни момент парења – Ручно затегните спојну матицу док О-прстен не дође у контакт са површином плоче, а затим примените додатни обртни момент од 1,2-1,5 Нм помоћу момент кључа. Не прелази 1,8 Нм.
Инспекција О-прстена – Замените О-прстен ако је видљива деформација, пуцање или отврднуће.
Распоред замене – За захтевне примене (свакодневно прање, излагање на отвореном), мењајте О-прстенове једном годишње. За стандардна индустријска окружења, сваке 2-3 године.
Радијус савијања кабла– Одржавајте минимално 5× пречник кабла на улазу конектора.
Оријентација кабла– За примену на отвореном/прању, усмерите излаз кабла надоле како бисте спречили накупљање течности у близини интерфејса заптивке.
