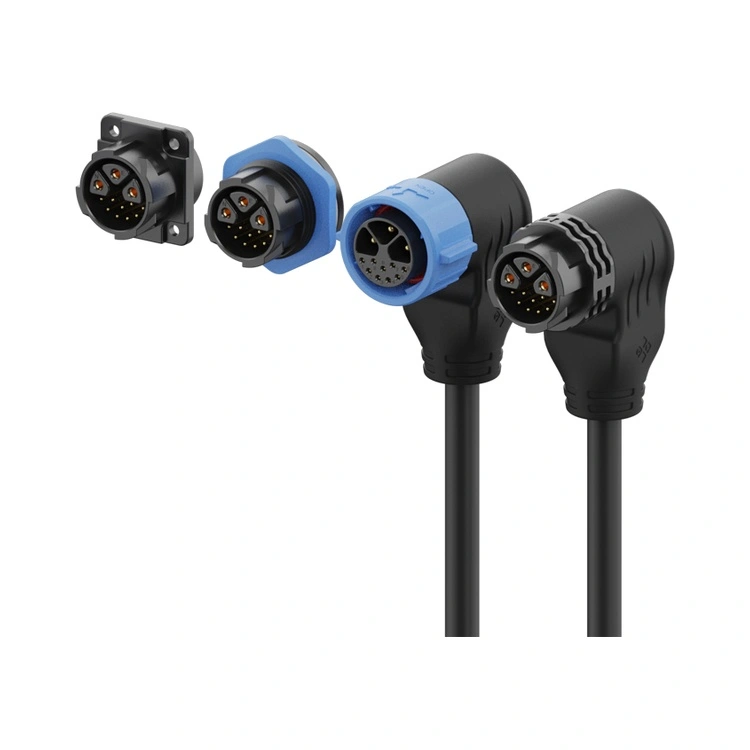

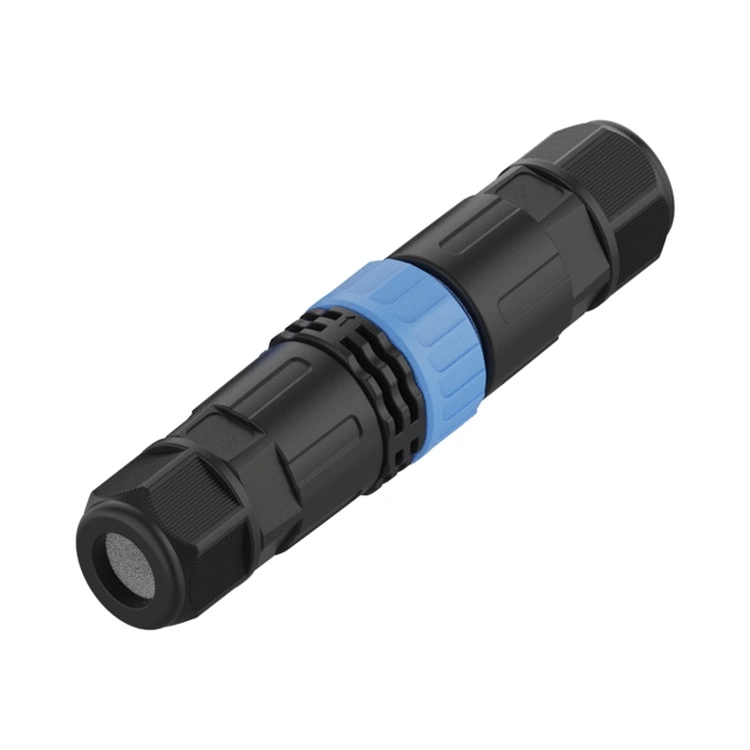

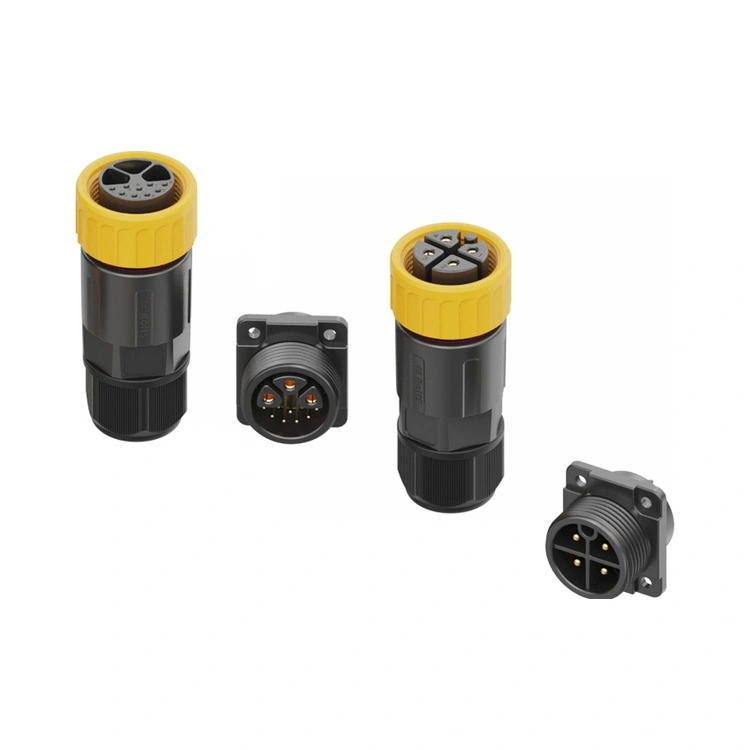

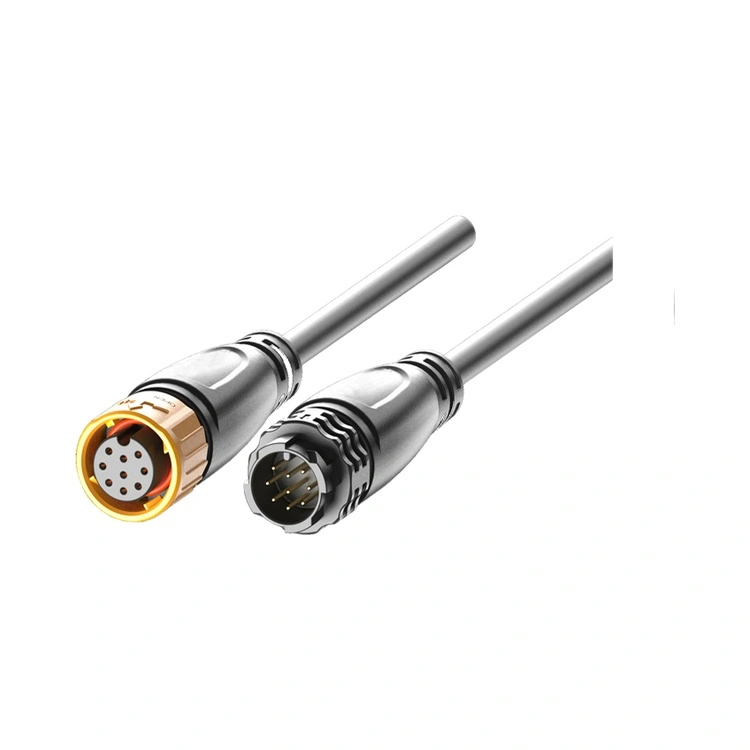

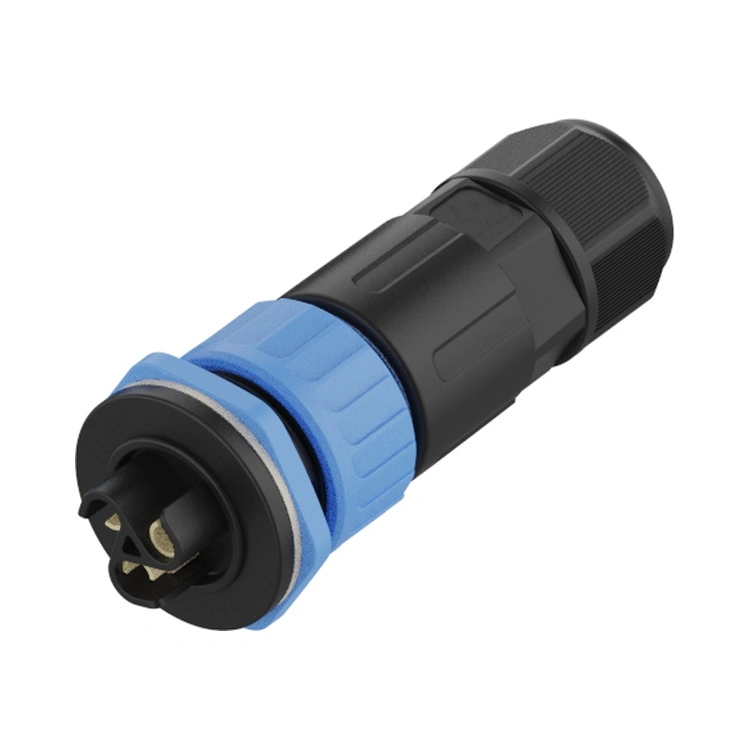

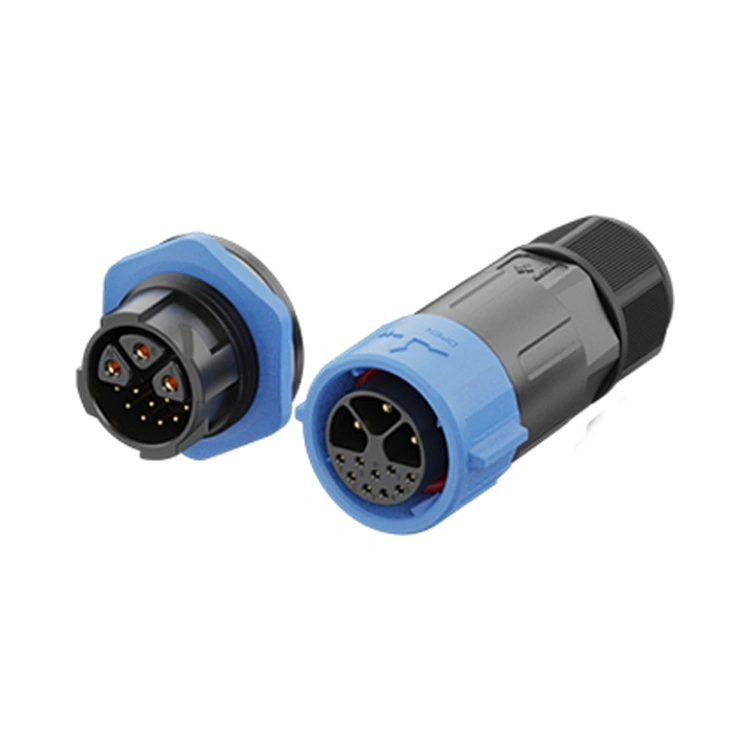

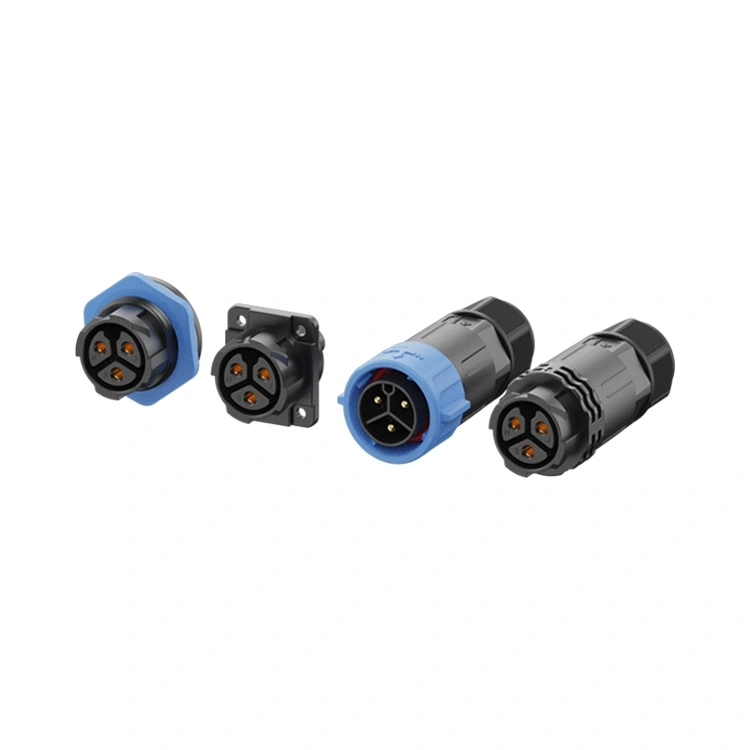

Пластични водоотпорни конектор серије М25 је Реунион-ов водећи интерконект отпоран на корозију високе струје, дизајниран за апликације где значајна испорука енергије (до 30А) мора коегзистирати са агресивним условима околине. Овај кружни конектор са навојем комбинује робусни интерфејс од 25 мм са водоотпорним Ип67/ИП68 и термопластичним кућиштем високе чврстоће ПА66 које је инхерентно отпорно на корозију – без рђе, без оксидације и без деградације оплата.
Доступан у конфигурацијама од 2 до 12 пинова, укључујући хибридне варијанте напајања и сигнала
, серија М25 подржава испоруку струје велике струје (до 20А) и нисконапонске контролне сигнале унутар једног конектора.
Механизам за закључавање са навојем обезбеђује доследну поузданост парења током стотина циклуса, док су контакти обрађени од месинга са селективним позлаћењем како би се одржао низак отпор контакта. Реунион производи пластичну серију М25 кроз вертикално интегрисан процес—од прецизног бризгања преко аутоматизованог склапања и 100% електричног тестирања.
| Феатуре | Бенефит |
| Кућиште ПА66 отпорно на корозију | Без рђе, без оксидације – дизајнирано за слани спреј, морска окружења и окружења изложена хемикалијама. |
| Смањење тежине до 60%. | Значајно лакши од месинганих еквивалената—смањује структурно оптерећење опреме и монтажних носача. |
| Струја до 30А | Подноси највећа оптерећења у М-серији—погодно за тешке моторе, ЕВ пуњаче и дистрибуцију енергије. |
| ИП67/ИП68 водоотпоран | Издржава континуирано урањање—поуздан за инсталације на мору, приобаљу и поплавама. |
| Хибрид 3+2, 3+5, 3+9 конфигурације | Комбинује 3 пина за напајање велике струје (до 20А) са 2 или 5 или 9 сигналних пинова—смањује број каблова и простор на панелу. |
| Контакти од месинга позлаћени | Ниска отпорност на контакт (≤3мΩ) и заштита од корозије—одржава перформансе у влажним срединама. |
| Закључавање са навојем | Парење отпорно на вибрације—спречава попуштање услед кретања тешке машине и термичког циклуса. |
| -40°Ц до +105°Ц Рад | Широк распон температура покрива екстремне индустријске, поморске и спољашње услове. |
| Параметар | 2-пин | 3-пин | 4-пин | 5-пин | 6-пин | 3+2-пин | 3+5-пин | 3+9-пин |
| Волтаге Ратинг | 250В | 250В | 250В | 250В | 250В | 250В/50В | 250В/50В | 250В/50В |
| Цуррент Ратинг | 30А | 30А | 20А | 20А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Вире Сецтион | 0,75-4,0 мм² | 0,75-4,0 мм² | 0,5-2,5 мм² | 0,5-2,5 мм² | 0,25-1,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² |
Радна температура:-40°Ц ~ +105°Ц
Оцена заштите:ИП65 / ИП67 / ИП68 (усклађено стање)
Материјал кућишта:ПА66
Контакт материјал:Позлаћени месинг
Отпор контакта:≤3мΩ
Циклуси парења:≥500
Тежина:Приближно 60% лакши од упоредивих месинганих конектора
Оцена запаљивости:УЛ 94 В-0
Сви материјали су усклађени са РоХС
| Аспецт | Реунион М25 Пластиц Сериес | Метални конектори М25 | Врхунски брендови пластичних конектора |
| Отпорност на корозију | Одлично – ПА66 | Зависно од оплата – ризик од рђе у сланом спреју | Променљива |
| Тежина | До 60% лакши | Тешки – расте напрезања | Слично као Реунион |
| Цена | Цене прилагођене обиму | 3-4× више | 2-3× више |
| Цуррент Ратинг | До 30А | До 30А | Обично ниже |
| Хибрид Оптионс | 3+2, 3+5 ,3+9пин | Ограничено | Ограничено |
| 100% електрично тестирање | Свака јединица | На основу узорка | На основу узорка |
| Следљивост | ЕРП следљив | Да | Да |
| Леад Тиме | 15-17 дана | 4-8 недеља | 4-6 недеља |
| Прилагођавање МОК | Ниско (100 комада) | Високо (500+) | Високо (500+) |
| ИСО сертификати | 9001, 14001, 13485 | Обично 9001 | Обично 9001 |
| Цертифицатион | Обим |
| ИСО 9001:2015 | Управљање квалитетом—дизајн, производња и постпродајна услуга. |
| ИСО 14001:2015 | Управљање животном средином — верификовано смањење отпада и одрживе праксе. |
| ИСО 13485:2016 | Управљање квалитетом медицинских уређаја—примењиво за М25 који се користи у опреми за дијагностику или надзор. |
| УЛ Рецогнизед | Сертификат безбедности на нивоу компоненти за тржишта Северне Америке. |
| РоХС | Ограничење опасних супстанци—усаглашеност са Директивом ЕУ. |
Реунионова линија за производњу пластичних конектора М25 ради под строгом контролом процеса. ИП67 водоотпорност је верификована на свакој производној серији кроз стварно потапање (1м, 30 минута). За сваку серију се чувају записи о испитивању, сертификати материјала и извештаји о инспекцији.
Струја пластичног конектора М25 одређена је контактним системом и мерачем жице, а не материјалом кућишта. ПА66 кућиште је високотемпературни термопласт са температуром одступања топлоте која прелази 200°Ц—знатно изнад радног опсега конектора од -40°Ц до +105°Ц. Сами контакти су од месинга са позлаћеним, а јачина струје (до 30А) је потврђена испитивањем пораста температуре према ИЕЦ 60512. У нашем тестирању, пораст температуре пластичног конектора М25 при називној струји је у истим границама као код еквивалентних металних конектора. Нижа топлотна проводљивост кућишта је компензована оптимизованом геометријом изолатора и дизајном контаката који ефикасно распршују топлоту кроз проводнике каблова и интерфејс панела.
Да—М25 пластични конектор је веома погодан за апликације за пуњење електричних возила, посебно:
Станице за пуњење наизменичном струјом постављене на приобалним локацијама или локацијама са високом влажношћу.
Уграђени пуњачи који захтевају интерконекције отпорне на корозију.
Интерфејси за управљање батеријом који комбинују снагу и сигнал.
Својства отпорности на корозију ПА66 кућишта су посебно драгоцена за ЕВ пуњаче инсталиране у приобалним подручјима (слани спреј), урбаним срединама (со на путевима зими) или индустријским зонама (изложеност хемикалијама). Заптивање ИП68 штити од кише и прања. За брзо пуњење једносмерном струјом (100А+), препоручујемо веће индустријске конекторе посебно дизајниране за апликације са високом струјом једносмерне струје.
