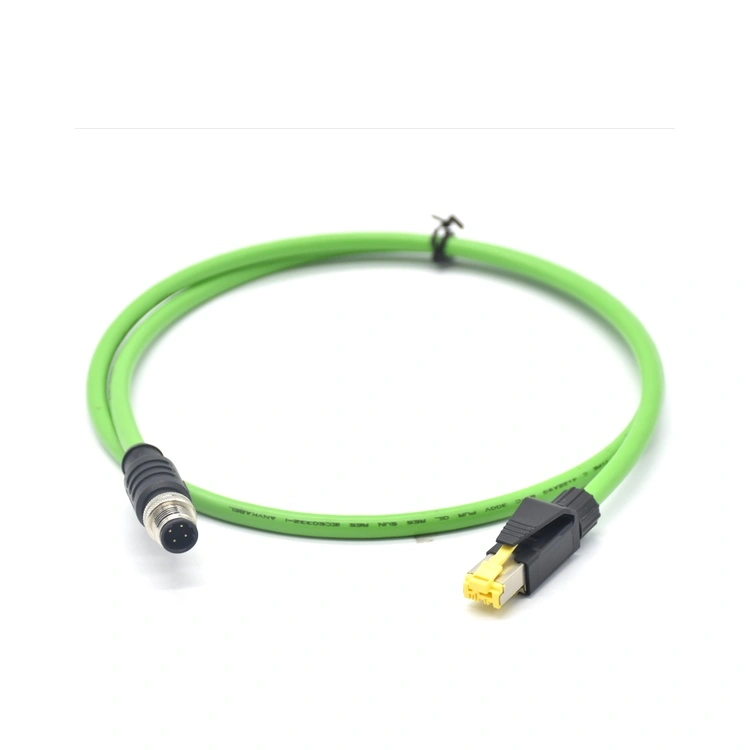

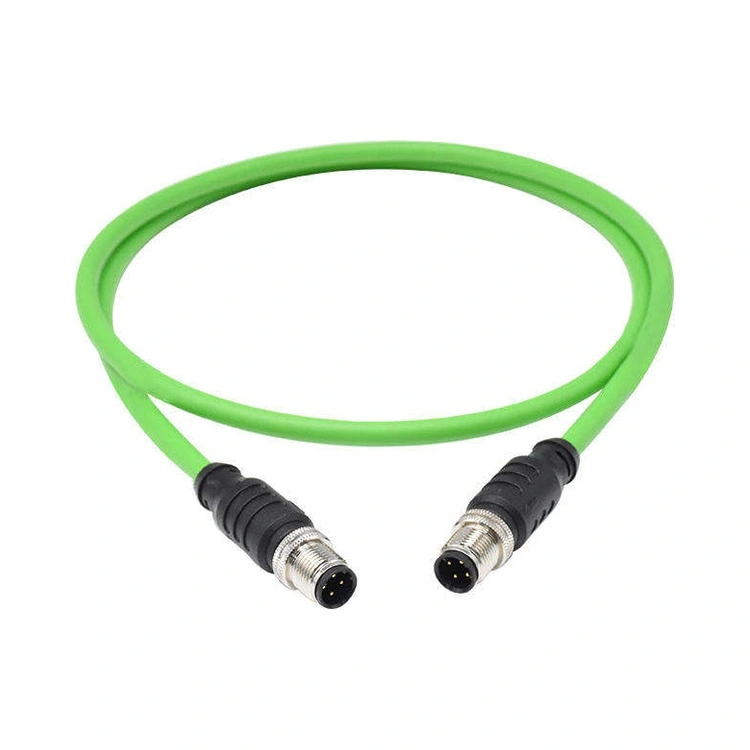

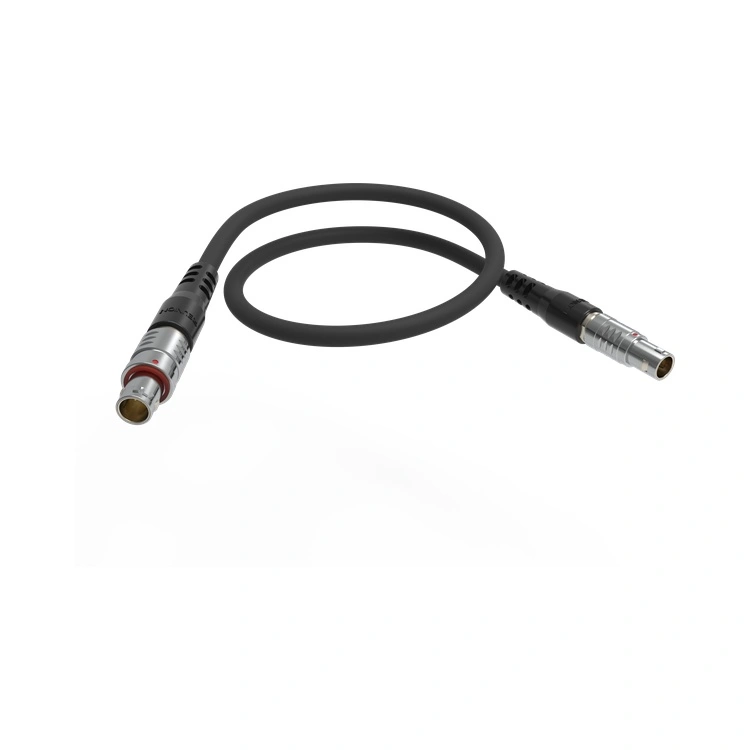

Реунион производи склоп роботских каблова у објектима са сертификатом ИСО 9001 са потпуном следљивошћу, користећи аутоматизовану опрему за обраду жице и прецизно преливање како би се обезбедио доследан квалитет. Склопови су доступни са широким спектром опција конектора—укључујући металне пусх-пулл конекторе, конекторе серије М8/М12, РЈ45 Етхернет конекторе и прилагођене преливене конекторе—и могу се конфигурисати да задовоље специфичне захтеве за усмеравање каблова и кретање различитих модела робота.
| Феатуре | Бенефит |
| Интегрисана снага, сигнал и подаци | Обједињује снагу мотора, повратне информације енкодера, етернет и И/О каблове у један усмерени сноп—смањује број каблова и поједностављује рутирање. |
| Јакне отпорне на хабање | ПУР и ТПЕ омоти издржавају хабање уља, расхладне течности и абразивних средстава – што је критично за фарбаре и апликације за заваривање. |
| Двослојна заштита | Заштита од фолије + плетенице (≥90% покривености)—одржава интегритет сигнала за енкодер велике брзине и етернет сигнале. |
| Прецисион Овермолдинг | Интегрално растерећење натезања, ИП67 заптивање и обележавање каблова—штите од загађивача и поједностављују одржавање. |
| 100% електрично тестирање | Сваки склоп верификован за континуитет, изолацију и интегритет сигнала—обезбеђује поузданост ван кутије. |
| Потпуна следљивост | ЕРП-праћен од сировог материјала до готовог склопа—подржава ревизије квалитета и праћење гаранције. |
| Параметар | Детаљ |
| Типови каблова | Напајање (мотор), енкодер (повратна информација), Етхернет (Цат5е/Цат6), И/О контрола |
| Величине проводника | 24 АВГ (сигнал) до 12 АВГ (снага) |
| Радна температура | -40°Ц до +105°Ц |
| Ефикасност заштите | >90 дБ слабљења до 1 ГХз (комбинација фолија + плетеница) |
| Опције конектора | М8, М12, РЈ45, Д-суб, метални пусх-пулл конектори или потпуно прилагођени дизајни |
| Ингресс Протецтион | ИП67 (са одговарајућим конекторима правилно затегнутим) |
Не постоје две идентичне роботске ћелије. Реунион-ов интерни инжењерски тим ради директно са вашим механичким дизајнерима како би креирао склоп каблова индустријског робота који прати специфичну путању артикулације ваше руке - било да се ради о зглобном роботу са 6 оса, СЦАРА или коботу за сарадњу.
Конфигурација свежња – Комбинујте струјне, енкодерне, етернет и пнеуматске цеви у један омотан сноп или одвојене под-спреге за модуларну замену.
Оријентација конектора – Одредите излазне углове од 0°, 45° или 90° да бисте избегли уске кривине директно на конектору – уобичајени превид у дизајну који скраћује век трајања кабла за 60%.
Унапред формиране кривине – Можемо термички да поставимо кривине у каблове да одговарају неутралном држању вашег робота, смањујући стрес током почетног положаја.
Материјал омотача – Изаберите ПУР за излагање уљу/расхладној течности, ТПЕ за високу савитљивост/ниску температуру или ФЕП/тефлон за екстремну топлоту (до 200°Ц).
Боја и означавање преко калупа – Додајте нумерисане гране, налепнице кола или КР кодове за брзу идентификацију одржавања—функцију коју хвале техничари сервиса на терену.
Инспекција долазног материјала – Сваки намотај кабла се проверава на отпорност проводника и дебљину изолације пре пуштања.
Аутоматско сечење и скидање трака – Ласерски измерене дужине са прецизношћу од ±1 мм; одстрањивање нулте зарезе да би се спречило оштећење проводника.
Усмеравање подсклопа – Каблови положени у даске свежња са спиралним омотачем или плетеним омотачем за заштиту од хабања.
Склоп конектора и контрола обртног момента – Сви конектори са навојем су затегнути одређеним обртним моментом (дигитални алат са контролним трагом).
Овермолдинг (Ин-Хоусе Тоолинг) – Вертикално бризгање са интегрисаном геометријом растерећења напрезања; забележена тежина и температура сачме.
100% електрични тест – Континуитет (сви пинови), отпор изолације (≥100 МΩ) и отпорност на диелектричност (1,5 кВ АЦ).
Тестирање узорака – По серији, покрећемо 5 склопова на прилагођеним уређајима за тестирање ради валидације
Завршна инспекција и паковање – Визуелна провера под увећањем; антистатичке кесе + картонске кутије за извоз са појединачним серијским бројевима.
Реунион одржава активне сертификате који су јавно верификовани преко независних регистратора:
ИСО 9001:2015 – Систем управљања квалитетом
ИСО 14001:2015 – Управљање животном средином
ИСО 13485:2016 – Квалитет медицинских уређаја (примењиво на склопове каблова хируршких робота)
РоХС & РЕАЦХ – Потпуна усклађеност са ограничењима супстанци ЕУ; извештаји о испитивању доступни на захтев
О: Апсолутно. Наша конструкција са двоструким штитом (фолија испод плетенице) обезбеђује ефективност заштите од >90 дБ. Такође одвајамо сигналне парове од енергетских проводника за најмање 2 мм унутар снопа, користећи централно пуњење или преградну траку. У окружењима са високом буком (нпр. тачкасто заваривање са 1.000 А импулса), препоручујемо да додате укупну плетеницу преко целог упртача — потврдили смо ову конфигурацију на роботима за отпорно заваривање са нултом грешком у комуникацији током 12 месеци.
О: Нудимо 24-месечну гаранцију на израду од датума испоруке, која покрива интегритет конектора, поузданост лемљења и заптивање преко калупа. Савитљиви век је потврђен по серији, али није гарантован од механичких злоупотреба (нпр. савијање испод наведеног радијуса или прекорачење угла торзије). За уговоре великог обима нудимо продужене услове гаранције на основу годишњих пројекција коришћења.
Реунион-ова типична времена испоруке за зглобне склопове каблова робота:
Узорци прототипа – 10-15 дана (1-10 склопова).
Пробна производња – 15-20 дана (10-100 склопова).
Производне поруџбине – 20-25 недеља (500+ склопова).
Времена испоруке могу да варирају у зависности од доступности кабла, времена испоруке конектора и сложености монтаже. Препоручујемо да се Реунион ангажује рано у циклусу дизајна како бисте осигурали оптимално време испоруке и подршку дизајну.
