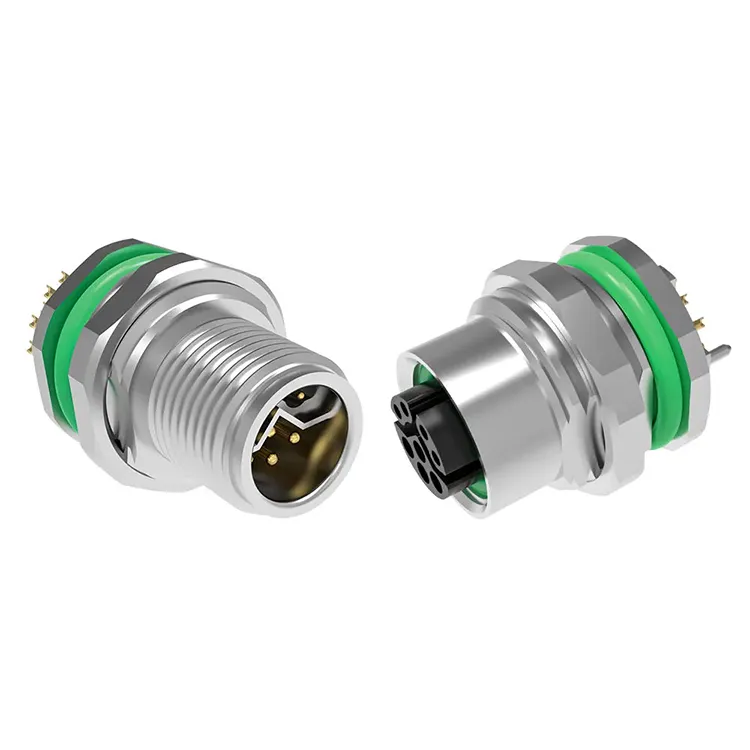

РеунионобезбеђујеИндустријски конектор серије М12као свестрано решење за повезивање за фабричку аутоматизацију, сензоре, актуаторе, системе сабирница, индустријски Етхернет и дистрибуцију енергије. Са конфигурацијом од 2–17 пинова, вишеструким опцијама кодирања, ИП67 заштитом и опцијама за заштиту и склопове каблова, породица конектора је дизајнирана за захтевна индустријска окружења где су стабилне електричне и механичке везе неопходне.
М12 конектор је више од компактног кружног конектора. Његов стандардизовани интерфејс са навојем, систем кодирања, заптивање околине и широке електричне конфигурације чине га важном технологијом повезивања за савремену опрему за аутоматизацију. Серија М12 може да подржи апликације у распону од сензора и ИО-Линк уређаја до ПРОФИБУС-а, ДевицеНет-а, ЦАНопен-а, индустријског Етхернета, серво система и дистрибуције једносмерне струје. Овај водич објашњава кључне спецификације, опције кодирања, сценарије примене, факторе одабира и разматрања квалитета које инжењери и тимови за куповину треба да процене када бирају М12 индустријски конектор.
Садржај
Зашто се М12 конектор широко користи у индустријској аутоматизацији?
Које су кључне спецификације индустријског конектора М12?
Како се опције кодирања М12 разликују?
Где се обично користе индустријски конектори М12?
Како одабрати прави М12 конектор?
Које факторе квалитета купци треба да провере?
Често постављана питања о М12 индустријским конекторима
Зашто се М12 конектор широко користи у индустријској аутоматизацији?
Индустријској опреми су потребни спојеви који остају стабилни упркос вибрацијама, влази, променама температуре, прашини и честом одржавању. М12 формат испуњава ове захтеве са компактним кружним дизајном и механизмом за спајање са навојем.
За инжењере аутоматизације, једна од његових главних предности је флексибилност. Различите М12 конфигурације кодирања су дизајниране за различите електричне и комуникационе функције, помажући у спречавању некомпатибилних веза. Конектор се стога може интегрисати у сензоре, актуаторе, контролне ормаре, теренске уређаје, моторе, Етхернет мреже и другу индустријску опрему.
Реунион-ове спецификације производа указују на то да је његова М12 серија дизајнирана у складу са релевантним стандардима ДИН ЕН 61076-2-101/109/111 и може постићи ИП67 заштиту када се споји. Асортиман производа такође укључује оклопљене и неоклопљене конфигурације, пружајући опције за апликације са различитим захтевима за електромагнетну компатибилност.
За индустријске кориснике, ова комбинација стандардизованих димензија, избора кодирања, заштите животне средине и флексибилности примене може да поједностави пројектовање и одржавање ожичења.
Које су кључне спецификације индустријског конектора М12?
Одабир конектора само на основу његове физичке величине може довести до неодговарајуће везе. Пре куповине треба узети у обзир електричне карактеристике, кодирање, број пинова, заштиту, заштиту животне средине и начин прекида.
| Параметар | Типични опсег / карактеристика серије М12 | Разматрање апликације |
|---|---|---|
| Пин Цоунт | 2–17 пинова у зависности од кода | Изаберите према захтевима за напајање и сигнал |
| Цуррент Ратинг | Приближно 0,5–16 А у зависности од кода | Важно за сензоре, актуаторе, моторе и струјна кола |
| Волтаге Ратинг | Приближно 30–630В у зависности од конфигурације | Мора да одговара радном напону опреме |
| Оцена заштите | ИП67 када је упарен | Погодно за многа прашњава, мокра и окружена за прање |
| Контакт материјал | Месинг са позлаћењем | Подржава стабилан електрични контакт и отпорност на корозију |
| Изолатор | ПА66 | Обезбеђује електричну изолацију унутар конектора |
| Цонтацт Ресистанце | ≤3мΩ за наведени опсег | Мањи отпор помаже у одржавању електричне ефикасности |
| Температурни опсег | -25°Ц до +85°Ц | Проверите у односу на стварно радно окружење |
| Заштита | Оклопљене и незаштићене верзије | Заштита може бити важна у електричним бучним окружењима |
| Енвиронментал Цомплианце | Материјали усаглашени са РоХС | Корисно за пројекте са еколошким захтевима |
Тачна оцена увек зависи од изабраног кодирања и конфигурације. На пример, објављене спецификације произвођача наводе веће тренутне могућности за верзије С-кода и Л-кода него за неколико конфигурација оријентисаних на сигнал. Стога, код конектора треба да буде изабран заједно са електричним захтевима, а не да се третира као секундарни детаљ.
Како се опције кодирања М12 разликују?
Кодирање М12 је један од најважнијих фактора при избору индустријског конектора. Различити распореди тастера су намењени за различите електричне или комуникационе функције.
- А код:Обично се користи за сензоре, актуаторе, ИО-Линк уређаје и апликације ДЦ сигнала. Конфигурације могу да се крећу од 2 до 17 пинова.
- Б код:Обично се повезује са ПРОФИБУС, ДевицеНет и другим апликацијама сабирнице поља.
- Ц код:Дизајниран за апликације за напајање наизменичном струјом и доступан у конфигурацијама са више пинова.
- Д-код:Користи се за индустријске Етхернет апликације као што су мрежне везе од 100 Мбпс.
- Кс код:Дизајниран за Етернет апликације веће брзине и обично користи 8-пин конфигурацију.
- С код:Намењен за наизменичну струју веће струје и апликације везане за серво.
- Л код:Дизајниран за дистрибуцију једносмерне струје и захтеве за већом струјом.
Систем кодирања помаже у смањењу могућности повезивања некомпатибилних кола. Инжењери би требало да потврде шифру конектора, распоред пинова, напон, струју и спојни интерфејс који је навео произвођач опреме пре финализације компоненте.
Где се обично користе индустријски конектори М12?
Компактан облик и заштита животне средине М12 конектора чине их погодним за многе индустријске прикључне тачке.
Фацтори Аутоматион
М12 конектори се често користе за повезивање сензора близине, фотоелектричних сензора, актуатора, И/О модула и контролних уређаја. Њихов стандардизовани интерфејс може да поједностави ожичење и одржавање машине.
Индустриал Етхернет
Конфигурације Д-кода и Кс-кода се могу користити за индустријске мрежне везе. У аутоматизованим производним линијама, поуздане Етхернет везе су важне за комуникацију између теренских уређаја, контролера, прекидача и друге мрежне опреме.
Роботика и системи покрета
Роботска опрема може изложити конекторе вибрацијама и поновљеним покретима. Систем спојнице са навојем обезбеђује механичку везу дизајнирану да се одупре случајном отпуштању у нормалним условима рада.
Спољна опрема и опрема за прање
Са ИП67 рејтингом када су правилно упарене, одговарајуће М12 конфигурације се могу користити у окружењима где опрема може наићи на воду, прашину или рутинске процесе чишћења. Исправна инсталација и заптивање остају кључни за постизање наведеног нивоа заштите.
Повер Дистрибутион
Опције С-кода и Л-кода проширују М12 платформу изван сигнала мале снаге. У зависности од изабране конфигурације, серија може да подржи више струјне АЦ или ДЦ прикључке за индустријску опрему.
Како одабрати прави М12 конектор?
Систематски процес селекције може помоћи да се избегну проблеми са компатибилношћу и непотребни трошкови замене. Пре него што наручите, процените следеће факторе:
- Идентификујте апликацију:Одредите да ли је веза намењена за сензоре, комуникацију података, напајање, моторе или мешовите функције.
- Потврдите кодирање:Изаберите А, Б, Ц, Д, Кс, С, Л или другу применљиву конфигурацију на основу интерфејса опреме.
- Проверите захтеве за пин:Уверите се да је број контаката довољан за сва потребна струјна и сигнална кола.
- Проверите електричне оцене:Упоредите напон и струју конектора са стварним системским захтевима.
- Процените услове животне средине:Узмите у обзир воду, прашину, хемикалије, вибрације, температуру и спољашњу изложеност.
- Одредите захтеве за заштиту:Оклопљене верзије се могу размотрити где електромагнетне сметње могу утицати на интегритет сигнала.
- Изаберите прекид:У зависности од структуре опреме, опције могу укључивати завршетке за лемљење, уроњење за лемљење, савијање или завршне спојеве.
- Потврдите захтеве кабла:Материјал кабла, дужина, флексибилност, радијус савијања и оријентација конектора треба да одговарају окружењу инсталације.
За пројекте који укључују више типова конектора, такође је корисно припремити распоред повезивања који приказује уређај, код конектора, број пинова, електричну функцију, спецификацију кабла и интерфејс за спајање. This provides a practical reference for procurement and production teams.
Које факторе квалитета купци треба да провере?
Industrial connector quality is closely related to long-term connection stability. Производ може изгледати слично споља док има значајне разлике у контактним материјалима, оплати, заптивкама, конзистентности монтаже и електричној инспекцији.
Реунион наводи да његова М12 серија користи месингане контакте са позлаћеним, ПА66 изолаторима и наведеним контактним отпором не већим од 3мΩ. Произвођач такође описује 100% електрично тестирање за сваку јединицу и верификацију потапања на нивоу серије ИП67. Његове објављене информације о квалитету даље наводе ИСО 9001:2015, ИСО 14001:2015, ИСО 13485:2016 и РоХС усклађеност у оквиру свог оквира квалитета и усклађености.
За тимове за набавку, следеће тачке контроле квалитета су посебно корисне:
- Спецификације материјала и оплата
- Отпор контакта и перформансе изолације
- Верификација ИП заштите
- Захтеви механичког циклуса парења
- Перформансе заштите где је применљиво
- Поступци електричних испитивања
- Сљедивост серије и документација о инспекцији
- Конзистентност кабловске монтаже и завршетка
These factors provide a more complete basis for evaluating an industrial connector than unit price alone. За ОЕМ и велике пројекте, инжењерска подршка, могућност прилагођавања, следљивост производње и доследност испоруке такође могу утицати на укупну вредност набавке.
Често постављана питања о М12 индустријским конекторима
Шта је индустријски конектор серије М12?
Индустријски конектор серије М12 је компактан кружни конектор са номиналним интерфејсом са навојем од 12 мм. Широко се користи за индустријске сензоре, актуаторе, опрему за аутоматизацију, комуникационе мреже и прикључке за напајање. Различите конфигурације кодирања и пинова омогућавају да иста општа платформа конектора служи различитим апликацијама.
Да ли је М12 конектор водоотпоран?
Одговарајуће М12 конфигурације могу постићи ИП67 заштиту када су правилно спојене. То значи да наведени производ може да обезбеди заштиту од уласка прашине и привременог потапања у воду под дефинисаним условима испитивања. Стварни учинак зависи од правилног спајања, заптивних компоненти, инсталације и конфигурације производа.
Која је разлика између А-кода и Д-кода М12 конектора?
А-код М12 конектори се обично користе за сензоре, актуаторе, ИО-Линк и опште сигналне или ДЦ апликације, док су верзије Д-кода првенствено дизајниране за индустријске Етхернет апликације. Кодирање спречава случајно упаривање погрешног типа конектора.
Могу ли М12 конектори да преносе и напајање и податке?
Да, у зависности од конфигурације. Одређени А-код аранжмани могу комбиновати функције напајања и сигнала, док апликације које захтевају већу снагу и одвојену комуникацију података могу користити различите М12 кодове за своја одговарајућа кола.
Како да изаберем одговарајући М12 конектор за моју машину?
Почните са интерфејсом уређаја и идентификујте потребно кодирање, број пинова, напон, струју, комуникациони протокол, оклоп, степен заштите, тип кабла и начин завршетка. If the connector is a replacement component, matching the original part number or equipment drawing is also recommended.
Закључак
Индустријски конектор серије М12 пружа стандардизовано и прилагодљиво решење за повезивање за савремене системе аутоматизације. Његов распон опција кодирања, конфигурација пинова, електричних оцена, избора заштите и ИП67 заштите омогућава му да подржи све, од сензора и ИО-Линк уређаја до индустријског Етхернета и апликација веће струје. За ОЕМ произвођаче, систем интеграторе и произвођаче индустријске опреме, избор конектора у складу са комплетном електричном и еколошком спецификацијом је од суштинског значаја за поуздане перформансе на терену. Ако вам је потребна помоћ при одабиру одговарајуће конфигурације, прилагођеног склопа кабла или решења за запремину за вашу апликацију,контактирајте насда бисте разговарали о вашим захтевима са Реунионовим инжењерским и производним тимом.
