Резиме чланка:Како индустријске Етхернет мреже постају све важније у аутоматизацији, машинском виду, надзору, ЛЕД системима и паметној опреми, поузданост конектора директно утиче на интегритет података и време непрекидног рада система.Реунион'сРЈ45 сигнални конекторкомбинује познати РЈ45 интерфејс са индустријском механичком заштитом, флексибилним конфигурацијама за монтажу и поузданим електричним перформансама. Са подршком за брзине преноса података до 10 Гбпс, кабловима од ЦАТ5е до ЦАТ7, опцијама заштите ИП50/ИП67 и најмање 2000 циклуса парења, дизајниран је за апликације где обични комерцијални РЈ45 конектори можда не пружају довољну издржљивост околине или дугорочну стабилност.

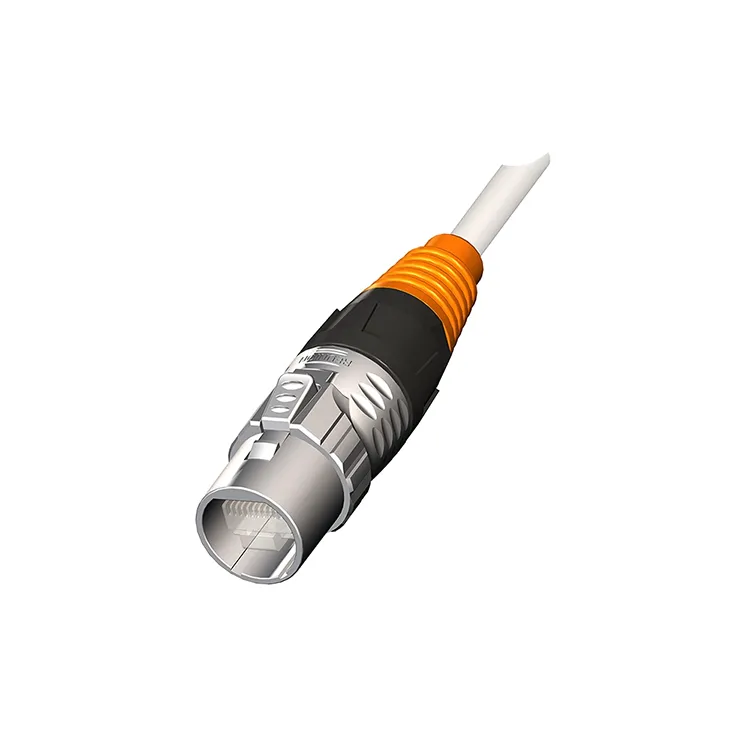

АнРЈ45 сигнални конекторје компонента Етхернет интерконекције дизајнирана да успостави поуздану физичку везу између мрежне опреме, каблова, контролних система и индустријских уређаја. Док се конвенционални РЈ45 конектори широко користе у канцеларијама и комерцијалним мрежама, индустријске примене често излажу конекторе вибрацијама, влази, прашини, променама температуре, сталном парењу и механичком напрезању.
Из тог разлога, индустријски РЈ45 дизајни обично стављају већи нагласак на механичку заштиту, механизме за закључавање, заптивање, избор материјала и дугорочну електричну стабилност. Реунион-ово решење комбинује стандардни РЈ45 интерфејс са индустријско оријентисаном конструкцијом за апликације укључујући фабричку аутоматизацију, машински вид, спољни надзор, ЛЕД дисплеје и индустријске комуникационе системе.
Конектор подржава Етхернет комуникацију преко мрежа као што су ПРОФИНЕТ, ЕтхерНет/ИП, ЕтхерЦАТ и стандардни ТЦП/ИП. У зависности од конфигурације, може се испоручити и са опцијама за монтажу на кабл, панел или ПЦБ, што олакшава инжењерима да интегришу конектор у различите структуре опреме.
Етернет мреже које се користе у индустријским окружењима имају различите захтеве од типичних канцеларијских мрежа. Конектор инсталиран унутар контролисане ИТ просторије може ретко да наиђе на воду, уље, вибрације, прашину или поновљено механичко кретање. Насупрот томе, индустријски комуникациони интерфејс се може инсталирати унутар контролних ормара, роботских ћелија, производних машина, спољне опреме или система за инспекцију.
Поуздан индустријски конектор стога треба да реши неколико практичних питања:
Ови фактори постају посебно важни када је Етхернет веза одговорна за контролу машине, размену података у реалном времену, комуникацију са камером или даљинско праћење опреме.
Добро пројектован индустријски конектор треба да уравнотежи електричне перформансе, механичку издржљивост и погодност инсталације. Реунионов РЈ45 сигнални конектор укључује неколико карактеристика намењених захтевним Етхернет апликацијама.
| Феатуре | Реунион РЈ45 сигнални конектор | Енгинееринг Бенефит |
|---|---|---|
| Дата Рате | До 10 Гбпс | Подржава Етхернет комуникацију велике брзине |
| Становање | Легура цинка, ПА6 опционо | Пружа механичку заштиту и флексибилност конфигурације |
| Заштита | ИП50 / ИП67 када су упарени | Погодно за различите услове околине |
| Циклуси парења | ≥2.000 | Подржава поновљено одржавање и сервисирање опреме |
| Радна температура | -40°Ц до +85°Ц | Погодно за широке индустријске температурне услове |
| Цабле Екит | 180° право / 90° прави угао | Побољшава флексибилност инсталације у компактној опреми |
| Раскид | Шоља за лемљење или ИДЦ | Подржава различите теренске и монтажне захтеве |
Једна значајна карактеристика дизајна је систем закључавања који се брзо окреће. У поређењу са једноставним фрикционим интерфејсом, наменски механизам за закључавање може да обезбеди додатну сигурност везе тамо где се очекују вибрације или поновљени покрети.
Избор Етхернет конектора треба да почне са електричним и еколошким захтевима мреже, а не само са изгледом. Инжењери треба да процене брзину преноса, импедансу, отпор контакта, радну температуру, ниво заштите, компатибилност каблова и механичку конфигурацију.
| Спецификација | Типична Реунион вредност | Зашто је важно |
|---|---|---|
| Карактеристична импеданса | 100 Ω ± 5% | Помаже у одржавању одговарајућег понашања диференцијалног сигнала |
| Цуррент Ратинг | 1,5 А по контакту | Дефинише способност континуиране контактне струје |
| Волтаге Ратинг | 50 В | Дефинише наведени радни напон |
| Цонтацт Ресистанце | ≤10 мΩ почетни | Нижи отпор подржава стабилан електрични контакт |
| Отпорност изолације | ≥500 МΩ на 500 ВДЦ | Означава перформансе изолације |
| Компатибилност каблова | ЦАТ5е / ЦАТ6 / ЦАТ6а / ЦАТ7 | Пружа флексибилност за дизајн Етхернет система |
| Радна температура | -40°Ц до +85°Ц | Подржава захтевна температурна окружења |
За системе велике брзине, инжењери такође треба да узму у обзир губитак уметања, повратни губитак, конструкцију кабла, стратегију заштите, уземљење и комплетан канал преноса. Перформансе конектора се не могу проценити независно од кабла, методе завршетка и архитектуре мреже.
Реунион специфицира подршку за ЦАТ5е, ЦАТ6, ЦАТ6а и ЦАТ7 каблове, укључујући уплетене или чврсте проводнике у наведеном опсегу АВГ 26–22. Ово омогућава да се конектор узме у обзир и за стандардну Етхернет инфраструктуру и за индустријске комуникационе системе виших перформанси.
Свестраност Етхернета чини РЈ45 интерфејсе релевантним у многим индустријским и комерцијалним системима. Оштра верзија постаје посебно корисна када конектор мора да издржи напрезања околине или механичка оптерећења.
Аутоматизоване производне линије зависе од комуникације између ПЛЦ-а, контролера, сензора, драјвова, индустријских рачунара и друге умрежене опреме. Издржљив Етхернет интерфејс може помоћи у одржавању стабилних веза током континуираног рада.
Индустријске камере могу да генеришу значајне количине сликовних података. Етернет повезивање велике брзине је стога важно за пренос информација о инспекцији између камера, индустријских рачунара и контролних система.
Опрема за надзор на отвореном може искусити кишу, прашину, температурне варијације и физичку изложеност. Одговарајући конектор са ИП ознаком може да обезбеди додатну заштиту на Етхернет интерфејсу.
Велики ЛЕД дисплеји и професионална опрема за осветљење често захтевају поуздану контролу и комуникацију података. Конектор са флексибилним излазима за каблове и сигурним закључавањем може поједноставити инсталацију у опреми са ограниченим простором.
Управљачки ормани могу да садрже више комуникационих интерфејса у ограниченом простору. Конфигурације за монтирање на панел и ПЦБ пружају додатне опције интеграције за произвођаче опреме и систем интеграторе.
Када набављају индустријски Етхернет конектор, купци треба да дефинишу апликацију пре него што упореде појединачне производе. Следећа контролна листа може помоћи да се сузи избор:
За прилагођене пројекте, купци такође треба да обезбеде очекиване количине поруџбине, дужину кабла, оријентацију конектора, захтеве за обележавање, преференције материјала за кућиште и ограничења за инсталацију. Ови детаљи омогућавају добављачу да препоручи конфигурацију уместо да једноставно понуди стандардни део из каталога.
Реунион је произвођач конектора са седиштем у Кини са искуством у области напајања, сигнала, индустријске аутоматизације, водоотпорних конектора и производа за склапање каблова. Његове производне могућности укључују дизајн конектора, бризгање, лемљење, сечење и скидање жице, монтажу и монтажу каблова.
За линију производа РЈ45, Реунион наводи да свака јединица пролази електрично тестирање пре испоруке. Компанија такође нуди конфигурације за монтажу на каблове, панеле и ПЦБ, заједно са правим и правим угаоним излазима за каблове. Ове опције могу бити корисне за ОЕМ произвођаче и систем интеграторе који развијају опрему са различитим механичким распоредом.
Шири производни погон Реунион-а укључује производни погон од око 4.000 квадратних метара, око 150 запослених и 10 производних линија. Његов тим за истраживање и развој укључује више од 10 искусних инжењера, док компанија годишње извештава о више од 30 прилагођених пројеката. Компанија такође наводи да њен систем квалитета укључује ИСО 9001, ИСО 14001 и ИСО 13485 сертификате, уз додатну документацију о усклађености као што су РоХС и РЕАЦХ доступна за применљиве производе.
За купце који процењују добављача сигналног конектора, ове производне и инжењерске могућности могу се размотрити заједно са спецификацијама производа, процедурама тестирања, захтевима за прилагођавање и очекивањима испоруке.
Реунион РЈ45 сигнални конектор је одређен за пренос података до 10 Гбпс када се користи са одговарајућим ЦАТ6а или ЦАТ7 кабловима и компатибилном мрежном опремом. Стварне перформансе система зависе од комплетног Етхернет канала, укључујући кабл, терминацију и активне уређаје.
Одабране конфигурације обезбеђују ИП67 заштиту када су упарене, што их чини погодним за апликације где је потребна заштита од излагања прашини и води. Комплетну инсталацију још увек треба проценити у погледу улаза каблова, услова спајања, дизајна кућишта и изложености околини.
Наведена компатибилност укључује каблове ЦАТ5е, ЦАТ6, ЦАТ6а и ЦАТ7, који подржавају вишеструке или чврсте проводнике унутар наведеног опсега АВГ 26–22.
Индустријски РЈ45 сигнални конектор је специфициран за најмање 2000 циклуса парења. Ово је посебно релевантно за опрему која захтева периодично одржавање, замену, инспекцију или сервисирање на терену.
Да. У зависности од захтева пројекта, прилагођавање може укључити конфигурацију, дужину кабла, обележавање, опције кућишта и друге механичке детаље. Купци треба да обезбеде окружење апликације, спецификацију кабла, начин инсталације, количину и потребан распоред испоруке када траже понуду.
Поуздана Етхернет веза почиње избором конектора који одговара електричним, механичким и еколошким захтевима комплетног система. За индустријску аутоматизацију, машински вид, надзор, ЛЕД опрему и друге умрежене уређаје, РЈ45 интерфејс индустријског нивоа може да обезбеди издржљивост и флексибилност инсталације потребну изван конвенционалног хардвера за канцеларијско умрежавање.
Реунион комбинује РЈ45 компатибилност са опцијама за ИП заштиту, перформансе индустријске температуре, вишеструке конфигурације за монтажу, сигурно закључавање и брзи Етхернет пренос. Ако набављатеРЈ45 сигнални конекторза ОЕМ производњу, интеграцију система или масовну куповину, прво прегледајте захтеве каблова и животне средине, а затим разговарајте о потребној конфигурацији са инжењерским тимом.
