Реунионразвија решења конектора за апликације које захтевају поуздане електричне везе, практичан рад и компактну интеграцију. ТхеМетални пусх-пулл конектор серије Бје кружни конектор дизајниран око механизма за самозакључавање „пусх-пулл“, који помаже произвођачима опреме да успоставе сигурне везе док поједностављују рутинско спајање и искључивање у индустријским, инструментацијским, медицинским и другим електронским апликацијама.

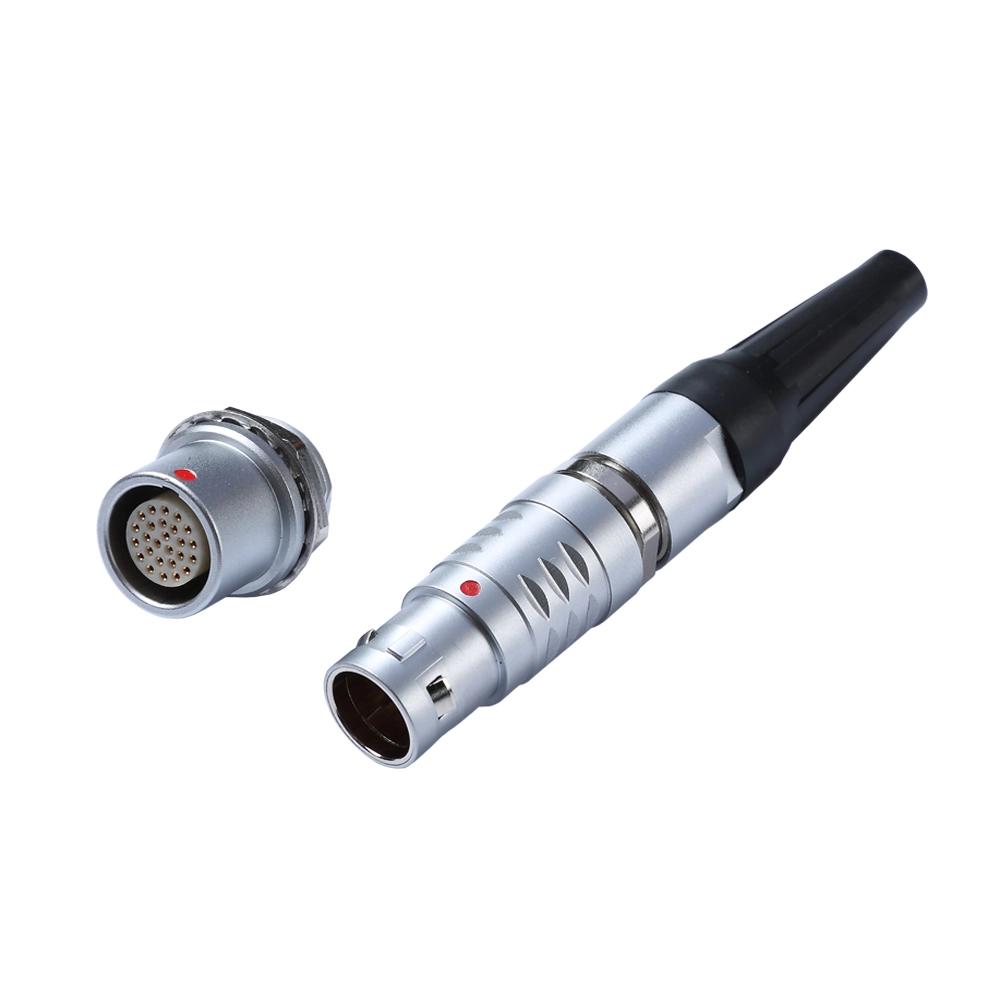

Метални пусх-пулл конектор серије Б комбинује метално кружно кућиште са пусх-пулл механизмом за закључавање како би подржао брзе, сигурне електричне везе. У зависности од изабране конфигурације, ова породица конектора може да прихвати вишеструке распореде контаката, различите стилове монтирања и опције за лемљење, кримповање или завршетак ПЦБ-а. Ове карактеристике га чине вредним разматрања за опрему која захтева поновљено повезивање, просторно ефикасну инсталацију и поуздан пренос сигнала или енергије. Овај чланак објашњава како конектор функционише, његове главне предности дизајна, сценарије примене, критеријуме избора и разматрања квалитета. Такође наводи техничке информације које купци треба да потврде са Реунион-ом пре него што наведу конектор за нови дизајн или пројекат замене.
Метални пусх-пулл конектор А серије Б је кружни електрични конектор који користи самозакључујући механизам за спајање и одвајање компонената које се спајају. За разлику од конвенционалних конектора са навојем, који обично захтевају ротационо затезање, пусх-пулл дизајн омогућава корисницима да успоставе везу уметањем утикача у његову компатибилну утичницу. Механизам за закључавање се укључује када је конектор правилно спојен и отпушта се кроз предвиђену акцију повлачења.
Метално кућиште пружа робустан механички интерфејс и може допринети електромагнетној компатибилности када је заштитна структура конектора правилно интегрисана у опрему. У зависности од конфигурације, конектор може да подржи пренос електричног сигнала, испоруку енергије или комбинацију захтева кола.
Информације о производима Реунион Б серије покривају различите величине и конфигурације конектора. Доступне опције могу укључивати равне или угаоне конструкције, различите контакте и алтернативне методе завршетка. Купци треба да консултују одговарајући цртеж и спецификацију производа да би проверили тачне карактеристике одабраног модела.
За детаљне информације о производу, посетите страницу Реунион Б серије металних пусх-пулл конектора.
Механизам пусх-пулл је дизајниран да учини операције електричног повезивања једноставним без жртвовања сигурности спојног интерфејса. Његов рад се може разумети у три фазе.
Овај принцип рада је посебно користан у опреми која захтева честе промене везе, приступ одржавању или рад у скученим просторима. Може смањити време проведено на понављајуће руковање конектором у поређењу са системима за повезивање који захтевају више корака затезања.
Међутим, механизам за закључавање не треба третирати као замену за исправну инсталацију. Натезање кабла, неусклађеност конектора, некомпатибилни делови који се спајају и неправилно руковање и даље могу да угрозе перформансе везе. Корисници треба да прате упутства произвођача за спајање, ослобађање и управљање кабловима.
Дизајн који се самозатвара подржава брзо парење и намерно отпуштање. Корисно је када оператери морају редовно да повезују или искључују електрична кола без сталног окретања спојне матице.
Метална шкољка обезбеђује издржљиву структуру конектора и може да подржи континуитет заштите у одговарајуће дизајнираним системима. Ефикасна заштита од електромагнетних сметњи зависи од комплетне везе, укључујући контакт кућишта, заштиту кабла, уземљење и квалитет инсталације.
Различити дизајни опреме захтевају различит број електричних кола. Породица Б серије укључује вишеструке конфигурације контаката, омогућавајући инжењерима да процене опције према броју сигнала, захтевима за напајањем, расположивом простору и архитектури ожичења. Тачан број контаката и њихове електричне карактеристике морају бити верификоване за изабрани модел.
У зависности од конфигурације производа, избори за окончање могу укључивати:
Стил контакта, величина проводника, алати за монтажу и простор за инсталацију треба заједно да се процене пре него што се одреди конектор.
Функције кључа помажу да се утикач усмери у исправну оријентацију парења. Ово може смањити ризик од неправилног поравнања и побољшати конзистентност склопа, посебно када опрема садржи више сличних конектора.
Метални пусх-пулл конектор серије Б може се узети у обзир за опрему која има користи од компактног кружног интерфејса и практичног руковања везом. Стварна прикладност зависи од електричних, механичких и еколошких оцена изабраног модела.
За медицинске, критичне за безбедност или друге регулисане примене, конектор мора да испуњава захтеве комплетног дизајна опреме. Општи опис производа конектора не утврђује независно усаглашеност са сваким специфичним стандардом за примену.
Одабир конектора само на основу изгледа или величине шкољке може довести до проблема са компатибилношћу. Инжењери и тимови за набавку треба да процене пуне електричне и механичке захтеве пре него што дају поруџбину.
Идентификујте колико струјних и сигналних кола је потребно опреми. Дозволите предвиђену архитектуру ожичења и потврдите да ли изабрани уметак подржава тражени распоред контаката. Немојте претпостављати да конектори са сличним спољним димензијама имају идентичан унутрашњи распоред.
Проверите називну струју и радни напон за тачну конфигурацију конектора. Ове вредности могу да варирају у зависности од пречника контакта, броја контаката, величине проводника, температуре и радних услова. Максимална оцена једног модела никада не би требало да се примењује аутоматски на целу серију.
Одаберите завршетак за лемљење, кримповање или ПЦБ у складу са дизајном опреме и производним процесом. Потврдите потребну алатку, спецификацију кабла, распоред ПЦБ-а и расположиви простор за монтажу.
Проверите бројеве делова утикача и утичнице, димензије кућишта, изрез на панелу, распоред монтаже и опсег пречника кабла. За пројекте замене, упоредите постојеће цртеже конектора и распоред контаката уместо да се ослањате само на назив производа.
Прегледајте радну температуру, влажност, вибрације, механички удар, изложеност корозији и заштиту од уласка. Изаберите ниво заштите који одговара предвиђеном окружењу и уверите се да комплетна спојена веза испуњава захтеве.
Следећа табела сумира главне факторе које треба узети у обзир приликом процене конектора серије Б за нови дизајн опреме.
| Фактор селекције | Шта проверити | Зашто је важно |
|---|---|---|
| Број контаката | Број и распоред електричних контаката | Осигурава да конектор подржава потребна кола |
| Електричне оцене | Називна струја, радни напон и спецификације контаката | Помаже у спречавању електричног преоптерећења и неприкладних радних услова |
| Тип престанка | Конфигурација лемљења, пресовања или ПЦБ-а | Одређује методе ожичења, алате и захтеве за монтажом |
| Оријентација конектора | Права или угаона конструкција, где је доступна | Помаже у прилагођавању простора за усмеравање каблова и инсталацију |
| Закључавање и поравнање | Компатибилни делови за спајање и распоред кључева | Смањује ризик од погрешног парења и ненамерног прекида везе |
| Заштита животне средине | ИП оцена, температура, влажност, вибрације и услови корозије | Подржава поуздан рад у предвиђеном окружењу |
| Захтеви за услугу | Очекивана учесталост парења и приступ одржавању | Помаже да се утврди да ли конектор одговара радном току |
Ова табела је контролна листа за избор, а не замена за званичну листу производа. Потврдите сваку критичну вредност у односу на тренутну техничку документацију за тачан број дела.
Исправна инсталација помаже у очувању перформанси конектора током радног века опреме. Чак и добро дизајниран конектор може прерано да поквари ако је погрешно састављен или изложен условима ван његових номиналних граница.
Методе чишћења и мазива, ако су дозвољени, треба да прате упутства произвођача. Неодобрене хемикалије или абразивни алати могу оштетити контактну облогу, изолацију или заптивне компоненте.
За ОЕМ пројекте и поновљене производне наруџбине, квалитет конектора треба процењивати кроз документоване захтеве, а не само на опште тврдње. Структурисана евалуација може помоћи тимовима за куповину да упореде добављаче и смање ризике интеграције.
Пре него што одобрите конектор, размотрите следеће тачке:
Страница производа Реунион Б серије пружа полазну тачку за процену производа. За критичне дизајнерске одлуке, купци треба да добију тренутне спецификације специфичне за модел и потврде да предложена конфигурација испуњава њихове захтеве.
Његова главна предност је комбинација пусх-пулл операције самозакључавања и металне кружне структуре конектора. Овај дизајн може да поједностави поновљено упаривање и искључење док подржава безбедне везе у компатибилној опреми.
У зависности од изабраног модела, опције могу укључивати лемљење, кримповање и ПЦБ контакте. Купци треба да потврде расположиви стил завршетка и захтеве за монтажу за тачан број дела.
Може бити погодан за компатибилну медицинску и дијагностичку опрему када се њени електрични, механички, захтеви за чишћење и животна средина подударају са применом. Произвођач комплетног уређаја мора да провери све релевантне регулаторне и безбедносне захтеве пре употребе.
Не. Заштита животне средине зависи од дизајна и конфигурације конектора. Купци треба да провере наведену ИП оцену и да ли се она односи на спојени склоп, неповезани конектор или неки други наведени услов. Немојте претпостављати да само метално кућиште пружа водоотпорну заштиту.
Наведите потребан број контаката, електричне карактеристике, типове утикача и утичнице, начин завршетка, димензије каблова, захтеве за монтажу, радно окружење и процењену количину поруџбине. Постојећи број дела, цртеж или узорак такође могу помоћи добављачу да процени компатибилност.
Метални пусх-пулл конектор серије Б може бити практичан избор за опрему која захтева практично руковање везом, сигурно самозатварање и компактан кружни електрични интерфејс. Права конфигурација зависи од броја контаката, вредности струје и напона, методе завршетка, механичке компатибилности и захтева животне средине. Проверавањем детаљних спецификација и валидацијом конектора у оквиру предвиђене опреме, инжењери и тимови за куповину могу донети сигурније одлуке о набавци. Истражите метални пусх-пулл конектор из серије Б из Реунион-а да бисте прегледали доступне информације о производу. Ако планирате нови дизајн, замену постојећег конектора или набавку компоненти за масовну производњу,контактирајте насда бисте разговарали о вашим техничким захтевима, потврдили компатибилне конфигурације и затражили детаље о производу за вашу апликацију.
-
