Шта је метални пусх-пулл конектор С серије?

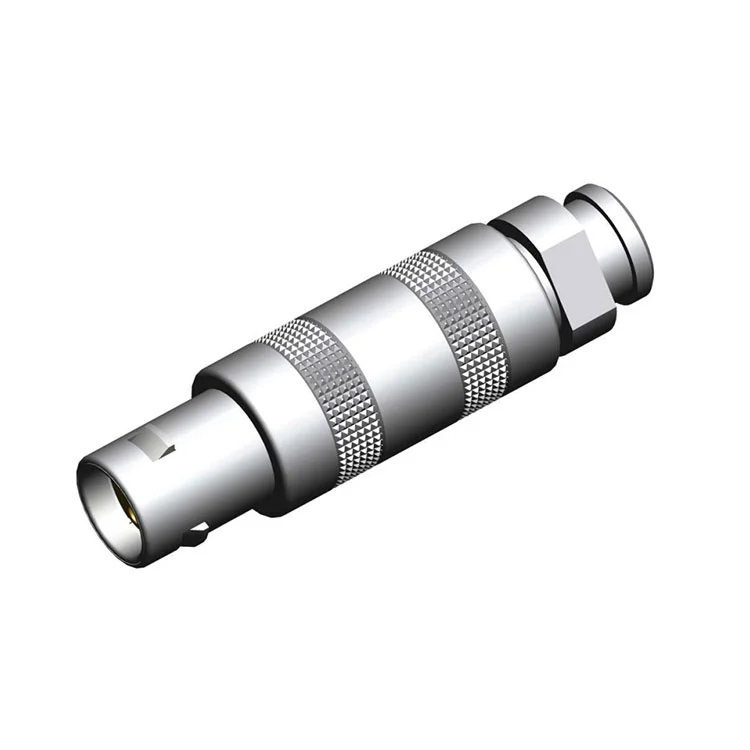

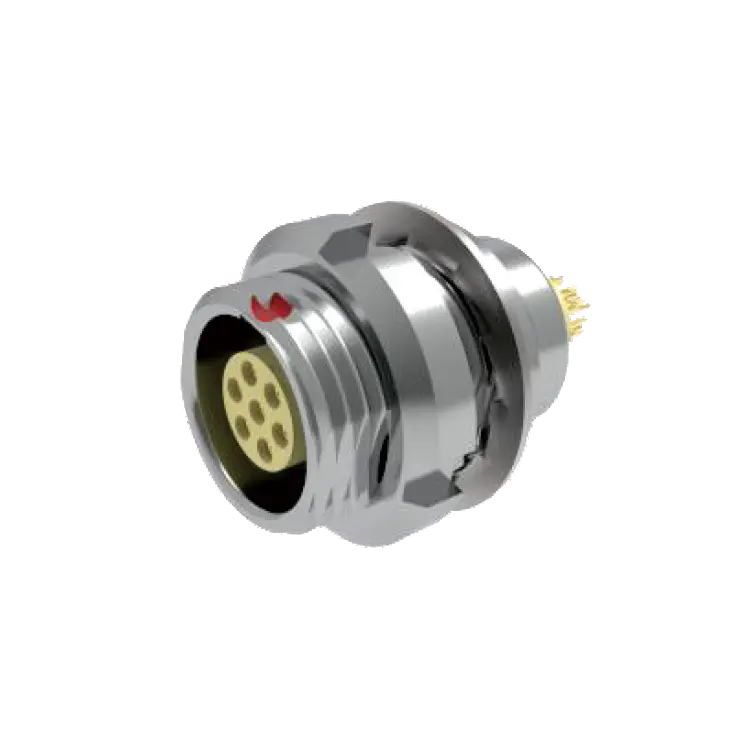

ТхеМетални пусх-пулл конектор С серијеје компактни кружни конектор развијен за апликације које захтевају поуздане електричне везе у ограниченим просторима за инсталацију. За разлику од конвенционалних конектора са навојем, његов самозакључујући механизам пусх-пулл омогућава брзо упаривање и расклапање, истовремено пружајући тактилну и звучну повратну информацију када је веза правилно укључена.
Реунион позиционира С серију за преносиву и просторно ограничену опрему где величина конектора, механичка поузданост, заштита и лакоћа рада утичу на дизајн система. Његова метална конструкција обезбеђује механичку чврстоћу и електромагнетну заштиту од 360 степени, док њен танак профил помаже да се минимизира избочење из панела опреме.
Серија је доступна у више величина шкољки и конфигурација контаката. У зависности од конфигурације, инжењери могу да изаберу завршетак за лемљење или ПЦБ како би одговарали различитим захтевима за монтажу. Ова флексибилност чини конектор погодним и за компактне прототипове и за професионалну опрему која се производи у великим количинама.
Које су главне предности С серије?
Избор конектора се ретко заснива на једној спецификацији. За преносиву електронику и професионалну опрему, дизајнери обично морају да избалансирају простор за инсталацију, безбедност везе, интегритет сигнала, издржљивост и производне захтеве. С серија се бави овим факторима кроз неколико карактеристика дизајна.
Компактна и лагана конструкција
Дизајн ниског профила смањује количину кућишта конектора која се протеже изван површине за монтажу. Ово је посебно вредно код ручних инструмената и компактних шасија где је сваки милиметар простора на панелу битан.
Брзо пусх-пулл закључавање
Механизам са самозатварањем подржава брз рад једном руком. Звучни клик и тактилна повратна информација помажу оператерима да идентификују успешно ангажовање, што је посебно корисно када се конектори морају инсталирати у ограниченим или визуелно ограниченим положајима.
ЕМЦ заштита од 360 степени
Потпуно метално кућиште обезбеђује континуирану електромагнетну заштиту око интерфејса за повезивање. Објављене спецификације указују на слабљење од више од 60 дБ на 100 МХз, чинећи серију погодном за опрему где електромагнетне сметње могу утицати на осетљиве сигнале.
Висока издржљивост парења
С серија је дизајнирана за поновљено повезивање и искључивање, са номиналном издржљивошћу од више од 5000 циклуса парења. Ово је важно за опрему за тестирање, медицинске инструменте и преносиве системе који се често сервисирају или реконфигуришу.
- Монтажа панела ниског профила
- Пусх-пулл операција самозатварања
- Метално кућиште за електромагнетну заштиту
- Више величина шкољки и конфигурације контаката
- Више од 5.000 циклуса парења
- Опције радне температуре од -45°Ц до +125°Ц
Које су кључне техничке спецификације?
Разумевање електричних и механичких спецификација је неопходно пре интеграције кружног конектора у нови производ. Следеће спецификације сумирају објављену конфигурацију С серије.
| Параметар | Спецификација С серије |
|---|---|
| Материјал шкољке | Месинг, стандард |
| Величина шкољке | 0, 1 и 2 |
| Опције контакта | 2 до 6 пинова на референцираној конфигурацији; могу бити доступне опције веће густине |
| Цуррент Ратинг | 5А до 15А по контакту, у зависности од мерача контакта |
| Волтаге Ратинг | 200В до 500В АЦ/ДЦ |
| Циклуси парења | Више од 5.000 операција |
| Температурни опсег | -45°Ц до +125°Ц |
| ЕМИ Схиелдинг | 360° метална заштита; >60 дБ слабљења на 100 МХз |
| Ингресс Протецтион | ИП50 стандард |
| Отпорност на слани спреј | Више од 72 сата |
| Цонтацт Ресистанце | ≤5 мΩ почетни |
| Отпорност изолације | ≥5000 МΩ на 500 ВДЦ |
Стварне оцене треба увек да се верификује у односу на специфичну конфигурацију конектора, величину контакта, начин завршетка и предвиђене услове рада пре квалификације коначног производа.
Где се користи метални пусх-пулл конектор С серије?
Комбинација компактних димензија, брзог закључавања, заштите и механичке издржљивости чини С серију погодном за опрему која захтева често повезивање уз одржавање малог укупног отиска.
Медицинска и дијагностичка опрема
Преносиви ултразвучни системи, монитори за пацијенте, пулсни оксиметри, електрохируршка опрема и дијагностички инструменти могу имати користи од компактних конектора који остају сигурни током кретања опреме и сервисирања. Поузданост конектора је посебно важна када електрични сигнали морају остати стабилни током поновљене употребе.
Опрема за испитивање и мерење
Ручни осцилоскопи, мултиметри, логички анализатори, опрема за калибрацију и инструменти за испитивање животне средине често захтевају компактне екстерне интерфејсе. Механизам пусх-пулл може поједноставити честе промене везе док метална шкољка помаже у заштити осетљивих сигнала од електромагнетних сметњи.
Носива и преносива технологија
Индустријски егзоскелети, носиви системи за праћење, опрема на глави и друга преносива електроника могу се суочити са строгим ограничењима простора и тежине. Танак кружни конектор пружа дизајнерима још једну опцију када су конвенционални већи интерфејси неприкладни.
Професионална аудио-визуелна опрема
Преносни снимачи, камере за емитовање, бежични предајници и сродна професионална опрема могу захтевати конекторе који могу да издрже поновљено руковање. Интерфејс за брзо закључавање може побољшати употребљивост на терену без ослањања на дуготрајан процес спајања навоја.
Како инжењери треба да изаберу прави конектор?
Избор конектора треба да почне са стварним електричним, механичким, еколошким и инсталационим захтевима опреме, а не једноставним одабиром најмањег доступног модела.
- Одредите услове за контакт:Идентификујте потребан број струјних и сигналних кола и оставите довољно простора за будуће промене дизајна.
- Проверите електричне оцене:Упоредите радни напон и струју са номиналним вредностима конектора, узимајући у обзир мерач контакта и температуру.
- Процените расположиви простор:Потврдите величину шкољке, изрез на плочи, дубину конектора, вођење каблова и размак око спојног интерфејса.
- Узмите у обзир учесталост парења:За опрему која се често сервисира, дајте предност конекторима дизајнираним за поновљене циклусе парења.
- Прегледајте услове животне средине:Температура, вибрације, удар, влажност, корозија и електромагнетне сметње могу утицати на избор конектора.
- Дефинишите метод прекида:Одлучите да ли завршетак за лемљење, ПЦБ или склоп каблова најбоље одговара производном процесу.
За ОЕМ пројекте, такође је корисно проценити конектор заједно са склопом кабла, задњом шкољком, растерећењем напрезања, структуром панела и шемом ожичења. Овај приступ смањује проблеме интеграције током каснијих фаза производње.
Како се С серија може прилагодити?
Различите платформе опреме често захтевају различите конфигурације конектора. Реунион пружа опције прилагођавања које омогућавају да се серија С прилагоди специфичним захтевима механичке и кабловске монтаже.
| Подручје прилагођавања | Доступне опције |
|---|---|
| Схелл Финисх / Цолор | Сребрна, црна или одабране РАЛ боје |
| Цонтацт Платинг | Опције злата, сребра или калаја |
| Цабле Гауге | 32АВГ до 20АВГ |
| Материјали јакне | ПВЦ, ПУР, силикон или ПТФЕ |
| Ласерско обележавање | Лого, број дела, бар код или друга идентификација |
| Паковање | Антистатичке цеви, трака и колут и прилагођено означавање |
Прилагођени склопови каблова се такође могу испоручити са одабраним дужинама, мерачима, оклопним конфигурацијама и преливеним чизмама за растерећење вучне силе. Ово може да поједностави набавку омогућавајући ОЕМ-у да набави конектор и склоп каблова спреман за инсталацију као једну интегрисану компоненту.
Како Реунион контролише квалитет производа?
За професионалне конекторе, доследна производња је важна као и основни дизајн производа. Реунион наводи да његов производни процес обухвата прецизну машинску обраду, површинску обраду, контактно штанцање и облагање, обликовање уметака, монтажу, електрична испитивања, механичка испитивања и паковање.
Критичне димензије производње се контролишу прецизном машинском обрадом и праћењем процеса. Готови производи се подвргавају електричној и механичкој инспекцији, укључујући контактну отпорност, отпорност изолације, отпорност на диелектричност, континуитет, силу парења и визуелне провере.
Према информацијама о производу, Реунионов систем квалитета укључује ИСО 9001:2015, ИСО 14001:2015, ИСО 13485:2016, УЛ Рецогнизед статус и РоХС усклађеност. Компанија такође наводи да конектори серије С пролазе 100% електрично и механичко тестирање пре испоруке.
За ОЕМ купце, ова комбинација контроле производње, тестирања, следљивости и подршке за прилагођавање може бити драгоцена када перформансе конектора директно утичу на поузданост готовог производа.
Често постављана питања
По чему се серија С разликује од конвенционалног конектора са навојем?
Главна разлика је механизам за самозатварање пусх-пулл. Омогућава оператеру да брзо споји и отпусти конектор без ротирања спојне навртке, што га чини посебно погодним за преносиву опрему, ситуације спајања на слепо и апликације које захтевају честе промене везе.
Колико циклуса парења може да подржи С серија?
Објављена спецификација указује на више од 5.000 операција парења. Стварни век трајања може зависити од конфигурације конектора, радног окружења, услова парења и праксе одржавања.
Да ли је С серија погодна за медицинску опрему?
Да. Серија је позиционирана за опрему за медицинску дијагностику и лечење, а Реунион наводи да њен систем квалитета укључује ИСО 13485:2016. Међутим, комплетан готов медицински уређај остаје одговоран за сопствене применљиве регулаторне и безбедносне захтеве.
Може ли Реунион испоручити прилагођене склопове каблова?
Да. Склопови каблова могу бити прилагођени типу кабла, мерачу, дужини, заштити, материјалу омотача и дизајну растерећења. Опције укључују ПВЦ, ПУР, силикон и ПТФЕ материјале за каблове, са мерама од 32АВГ до 20АВГ.
Који температурни опсег је доступан?
Објављени стандардни опсег је -45°Ц до +125°Ц. Инжењери би требало да потврде температурну оцену тачног конектора, конфигурацију контаката, кабла и склопа пре него што га користе у применама на екстремним температурама.
Може ли се конектор прилагодити логотипом компаније или бројем дела?
Да. Реунион наводи ласерско гравирање као опцију прилагођавања, омогућавајући купцима да обележе шкољку логотипом, бројем дела, бар кодом или другим идентификационим информацијама.
Закључак
Метални пусх-пулл конектор С серије је дизајниран за инжењере којима је потребно компактно, безбедно и издржљиво решење за повезивање без жртвовања заштите или могућности сервисирања. Његов механизам за закључавање пусх-пулл, метална конструкција, више величина шкољки, флексибилне опције завршетка и више од 5.000 циклуса парења чине га погодним за медицинску опрему, инструменте за тестирање, преносиву електронику, носиве системе и професионалне аудио-визуелне апликације. Ако развијате нови производ или тражите поуздан заменски конектор, посетите страницу производа Реунион С серије да бисте прегледали доступну конфигурацију и опције за контакт. За прилагођене спецификације, склопове каблова, ОЕМ захтеве или масовну куповину,контактирајте насда разговарате о вашој пријави са Реунион инжењерским тимом и затражите одговарајуће решење.
