Савремени системи аутоматизације зависе од стабилних веза између сензора, контролера, машина и комуникационих мрежа.Реунион'сКонектор индустријског сензора серије М12је дизајниран за ова захтевна окружења, комбинујући стандардизовани интерфејс са навојем од 12 мм, ИП67 заштиту, конфигурације са више пинова и поуздан пренос сигнала за индустријску детекцију и апликације за аутоматизацију.
М12 конектор је постао практичан стандард за повезивање индустријских сензора јер балансира компактну величину, механичку сигурност, заштиту животне средине и електричне перформансе. За апликације које се крећу од сензора близине и фотоелектричних сензора до притиска, температуре и ИО-Линк уређаја, избор исправне М12 конфигурације може директно утицати на поузданост система. Реунион пружа решења за конекторе сензора М12 са конфигурацијама од 2 до 17 пинова, опцијама са А-кодирањем, заштићеним или неоклопљеним дизајном, позлаћеним контактима од месинга и прилагођеним склоповима каблова. Са ИП67 заштитом, 100% електричним тестирањем и усаглашеношћу са ДИН ЕН 61076-2-101, породица конектора је погодна за захтевна фабричка окружења, опрему за паковање, аутомобилску електронику, машине за прераду хране и друге системе индустријске аутоматизације.
Садржај
- Шта је индустријски конектор за сензоре серије М12?
- Зашто се М12 конектор широко користи у индустријској аутоматизацији?
- Које кључне карактеристике треба да траже инжењери?
- Кратак преглед техничких спецификација конектора М12
- Где се обично користе конектори сензора М12?
- Како да изаберете прави конектор сензора М12?
- Шта Реунионово решење М12 чини практичним избором?
- Често постављана питања
- Закључак

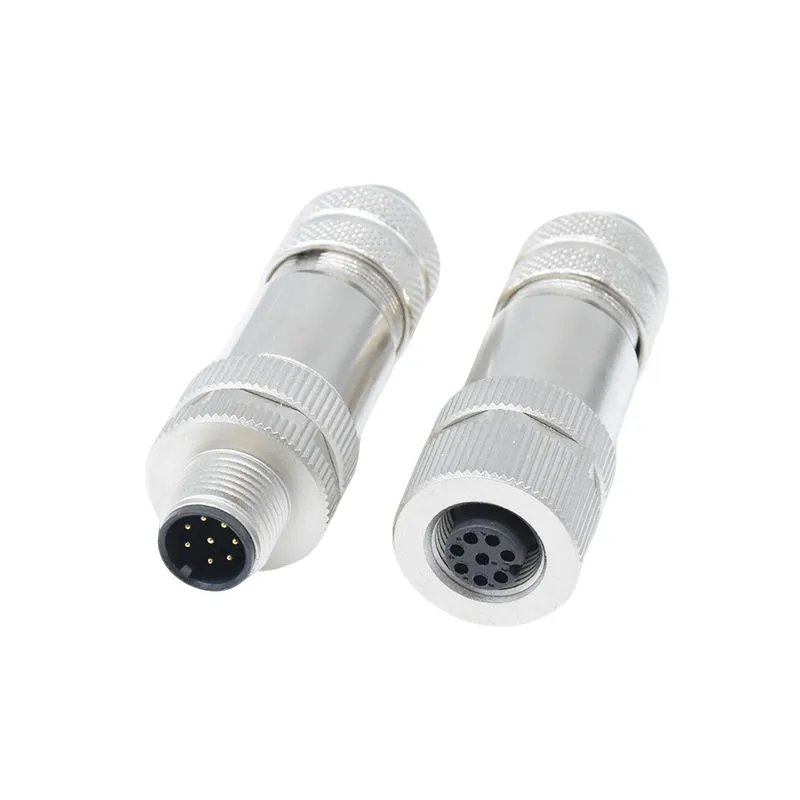

Шта је индустријски конектор за сензоре серије М12?
М12 конектор је компактни кружни конектор са номиналним интерфејсом од 12 мм, који се обично користи за повезивање индустријских сензора и компоненти аутоматизације. Његов механизам за спајање са навојем ствара сигурну везу која је мање подложна вибрацијама од многих конвенционалних дизајна утикача и утичнице.
ТхеКонектор индустријског сензора серије М12је посебно повезан са применама сензора јер А-кодирана конфигурација подржава уобичајене индустријске сензорске функције. У зависности од броја пинова и електричног дизајна, М12 веза може преносити снагу, дискретне сигнале, аналогне сигнале или дигиталну комуникацију.
Реунионова М12 серија је дизајнирана у складу са ДИН ЕН 61076-2-101 и доступна је у конфигурацијама од 2 до 17 пинова. Асортиман производа такође укључује оклопљене и неоклопљене верзије, различите методе завршетка и склопове каблова за различите распореде опреме.
Зашто се М12 конектор широко користи у индустријској аутоматизацији?
Индустријски сензори често раде у окружењима где су вибрације, прашина, влага, уље, хемикалије и поновљена механичка кретања неизбежни. Конектор који се користи у овим условима мора учинити више од једноставног преноса електричног сигнала.
1. Сигурна навојна веза
Механизам спојнице са навојем помаже у одржавању стабилног парења када су сензори инсталирани на покретним машинама, транспортерима, роботској опреми и производним линијама. Ово смањује могућност повремених веза узрокованих вибрацијама.
2. Компактни индустријски дизајн
Фактор облика од 12 мм пружа користан баланс између простора за инсталацију и могућности повезивања. Инжењери могу да интегришу сензоре у релативно компактне структуре машина без употребе превеликих конектора.
3. Заштита животне средине
ИП67 заштита у спојеном стању помаже у заштити везе од прашине и привременог потапања у воду. Ово чини погодне М12 конфигурације корисним за просторе за прање, опрему на отвореном и производна окружења са високим садржајем честица.
4. Подршка за интелигентне сензоре
Индустријска аутоматизација се све више креће ка повезаним сензорима и дијагностици у реалном времену. Одговарајућа 4-пинска М12 конфигурација може подржати ИО-Линк комуникацију, омогућавајући сензорским подацима и дијагностичким информацијама да путују кроз исту инфраструктуру везе.
Које кључне карактеристике треба да траже инжењери?
Није сваки М12 конектор идентичан. Када одређују конектор за индустријски систем сензора, инжењери треба да процене електричне перформансе, заштиту животне средине, механичку конструкцију и компатибилност са предвиђеним сензором.
- А-кодирани интерфејс:Уобичајена конфигурација за индустријске апликације сензора.
- Опције од 2 до 17 пинова:Омогућава конектору да задовољи једноставне и сложеније захтеве за сигналом.
- ИП67 заштита:Погодан за многа захтевна фабричка и спољашња окружења када је правилно упарен.
- Позлаћени контакти:Контакти од месинга са позлаћењем помажу у одржавању ниске контактне отпорности и отпорности на корозију.
- Заштићене верзије:Корисно за апликације где електромагнетне сметње могу утицати на аналогне или дигиталне сигнале.
- Опције ПУР кабла:Погодно за окружења која укључују уље, течности за сечење, хемикалије или често кретање.
- Више метода прекида:Конфигурације за лемљење, урон-лемљење, савијање и летење подржавају различите захтеве за инсталацију.
За апликације паметних сензора, заштита, конструкција кабла, квалитет контакта и интегритет сигнала постају посебно важни. Избор ових карактеристика у складу са стварним радним окружењем може помоћи у смањењу кварова везаних за повезивање.
Кратак преглед техничких спецификација конектора М12
Следеће спецификације сумирају репрезентативне електричне и механичке параметре Реунионовог А кодираног М12 сензорског конектора.
| Пин Цонфигуратион | Цуррент Ратинг | Волтаге Ратинг | Вире Гауге | Цонтацт Ресистанце |
|---|---|---|---|---|
| 2-пин | 4А | 250В | 22АВГ | ≤3мΩ |
| 3-пин | 4А | 250В | 22АВГ | ≤3мΩ |
| 4-пин | 4А | 250В | 22АВГ | ≤3мΩ |
| 5-пин | 4А | 250В | 22АВГ | ≤3мΩ |
| 6-пин | 2А | 30В | 24АВГ | ≤3мΩ |
| 8-пин | 2А | 30В | 24АВГ | ≤3мΩ |
| 12-пин | 1.5А | 30В | 26АВГ | ≤3мΩ |
| 17-пин | 1.5А | 30В | 26АВГ | ≤3мΩ |
Опште спецификације обухватају радни температурни опсег од -25°Ц до +85°Ц, ИП67 заштиту при спајању, најмање 100 циклуса парења и 48-часовну отпорност на слану маглу. Конектор користи ПА66 изолацију и месингане контакте са позлаћеним. Материјали су усаглашени са РоХС, док производне јединице пролазе електрично тестирање пре испоруке.
Где се обично користе конектори сензора М12?
Комбинација компактне конструкције, закључавања са навојем, заптивања околине и флексибилних конфигурација пинова чини повезивање М12 погодним за широк спектар апликација за аутоматизацију.
Аутоматизација фабрике
Сензори близине, фотоелектрични сензори, крајњи прекидачи и други сензори машина могу да користе М12 конекције за преношење сигнала детекције ПЛЦ-овима и контролним системима.
Производња аутомобила
Линије за производњу аутомобила често укључују високе нивое вибрација, аутоматизовано руковање материјалом и широке мреже сензора. Механички сигуран конектор може помоћи у одржавању поузданих веза током непрекидног рада.
Машине за паковање
Опрема за паковање зависи од тачног откривања производа, положаја, контејнера и стања машине. Везе сензора М12 могу поједноставити ожичење између сензора и система аутоматизације.
Прерада хране
Окружења за прање захтевају конекторе са одговарајућом заштитом животне средине. ИП67 М12 прикључак може се размотрити тамо где је потребна отпорност на прашину и влагу, под условом да је комплетна инсталација пројектована и одржавана на одговарајући начин.
Паметна производња и ИО-Линк
Сензори који подржавају ИО-Линк могу да обезбеде процесне податке и дијагностику поред конвенционалних сензорских сигнала. Одговарајућа заштићена 4-пинска М12 конфигурација може да обезбеди практичан интерфејс за ове повезане уређаје.
Како да изаберете прави конектор сензора М12?
Избор М12 конектора треба да почне са електричним и механичким захтевима сензора, а не једноставним одабиром најјефтиније опције.
- Потврдите број пинова.Одредите колико је потребно за напајање, сигнал, комуникацију и помоћне везе.
- Проверите захтеве напона и струје.Уверите се да изабрана конфигурација обезбеђује довољан електрични капацитет за апликацију.
- Изаберите тип кодирања.А-кодирани М12 конектори се обично повезују са апликацијама сензора и актуатора.
- Процените услове животне средине.Узмите у обзир воду, прашину, уље, хемикалије, температуру, вибрације и излагање на отвореном.
- Одредите да ли је потребна заштита.Оклопљене верзије могу бити корисне за аналогне и дигиталне комуникационе апликације осетљиве на ЕМИ.
- Изаберите одговарајући кабл.ПУР може бити користан у захтевним индустријским окружењима, док ПВЦ може одговарати мање агресивним применама.
- Одредите оријентацију конектора.Прави и правоугаони дизајни могу помоћи у оптимизацији вођења каблова и доступног простора за инсталацију.
За ИО-Линк апликације, 4-пинска А-кодирана конфигурација је уобичајен избор. Тамо где су каблови, електромагнетни услови или кретање машине захтевни, конструкцију кабла и заштиту треба проценити заједно са самим конектором.
Шта Реунионово решење М12 чини практичним избором?
Реунион комбинује производњу конектора, обраду каблова, монтажу и електрична испитивања у оквиру интегрисаног производног процеса. Овај приступ обезбеђује већу контролу над критичним фазама производње, од прецизне машинске обраде и селективног пресвлачења до бризгања и завршне провере.
Производња М12 конектора компаније укључује аутоматизовану монтажу и 100% електричну верификацију која покрива континуитет, отпорност изолације и отпорност на диелектричне карактеристике. Серијско испитивање животне средине се такође користи за параметре као што су ИП67 заптивање и отпорност на солну маглу.
За ОЕМ произвођаче и системске интеграторе, прилагођавање се може проширити изван тела конектора. Доступне опције укључују:
- 2- до 17-пинске конфигурације
- Прилагођене дужине каблова од 0,2 м до 20 м
- ПУР или ПВЦ омоти за каблове
- Праве или правоугаоне конфигурације
- Дизајни за монтирање на панел или каблове
- Оклопљена или незаштићена конструкција
- Завршетак за лемљење, савијање, залемљење или летећи провод
- Прилагођено обележавање и паковање каблова
За купце који процењују добављаче, системи квалитета и следљивост могу бити једнако важни као и физичке спецификације конектора. Реунион наводи да његова производња функционише у складу са системима управљања ИСО 9001, ИСО 14001 и ИСО 13485, са материјалима усаглашеним са РоХС и задржаном инспекцијском документацијом.
Често постављана питања
1. За шта се углавном користи индустријски конектор за сензоре серије М12?
М12 конектор сензора се углавном користи за повезивање индустријских сензора са контролним системима, ПЛЦ-овима, И/О модулима и опремом за аутоматизацију. Типичне примене укључују сензоре близине, фотоелектричне сензоре, сензоре притиска, сензоре температуре и ИО-Линк уређаје.
2. Која М12 конфигурација се обично користи за ИО-Линк?
4-пинска А-кодирана М12 конфигурација се обично користи за ИО-Линк сензорске апликације. Типичан распоред обезбеђује прикључке за напајање и Ц/К комуникациону линију. Оклопљене верзије и одговарајућа индустријска кабловска конструкција могу се изабрати када су у питању електромагнетне сметње или дужи каблови.
3. Може ли М12 конектор преносити и напајање и податке?
Да. У зависности од конфигурације пинова и примене, М12 веза може да носи и функције напајања и сигнала или комуникације. На пример, конфигурација са 4 пина може да подржи податке о напајању и ИО-Линк-у, док верзије са већим бројем пинова могу да приме додатне сигнале.
4. Да ли је М12 конектор погодан за влажна или прашњава индустријска окружења?
Одговарајуће дизајнирани и правилно спојени М12 конектори могу пружити снажну заштиту животне средине. Реунионов опсег сензорских конектора је оцењен ИП67 у спојеном стању, што га чини погодним за многе прашњаве, мокре, спољашње и апликације везане за прање. Комплетну инсталацију увек треба проценити за стварне услове околине.
5. Које опције каблова су доступне за прилагођене М12 склопове?
Прилагођени склопови могу да се испоруче са различитим дужинама каблова, ПУР или ПВЦ омотима, конфигурацијама конектора под правим или правим углом, опцијама заштите и једностраним или двокраким кабловским склоповима. Ово омогућава да се веза прилагоди различитим распоредима машина и захтевима за инсталацију сензора.
Закључак
Поуздана сензорска мрежа почиње поузданим физичким везама. Десни М12 конектор може да обезбеди сигурно механичко спајање, заштиту животне средине, ниску отпорност на контакте, флексибилан капацитет сигнала и компатибилност са модерним архитектурама аутоматизације. Са вишеструким конфигурацијама пинова, заштићеним опцијама, ИП67 заштитом и прилагођеним склоповима каблова, Реунион-ово М12 решење може да подржи широк спектар захтева индустријског сензора. Ако планирате нови систем сензора или замените постојеће индустријске конекторе, сазнајте више о индустријском сензорском конектору серије М12 иконтактирајте насза техничке смернице, прилагођене спецификације и понуду усредсређену на апликацију.
