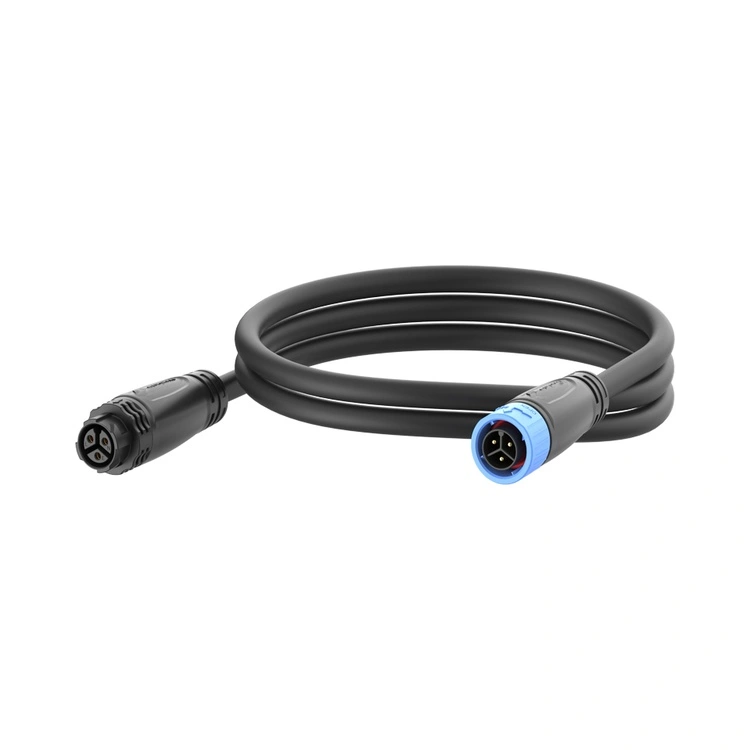

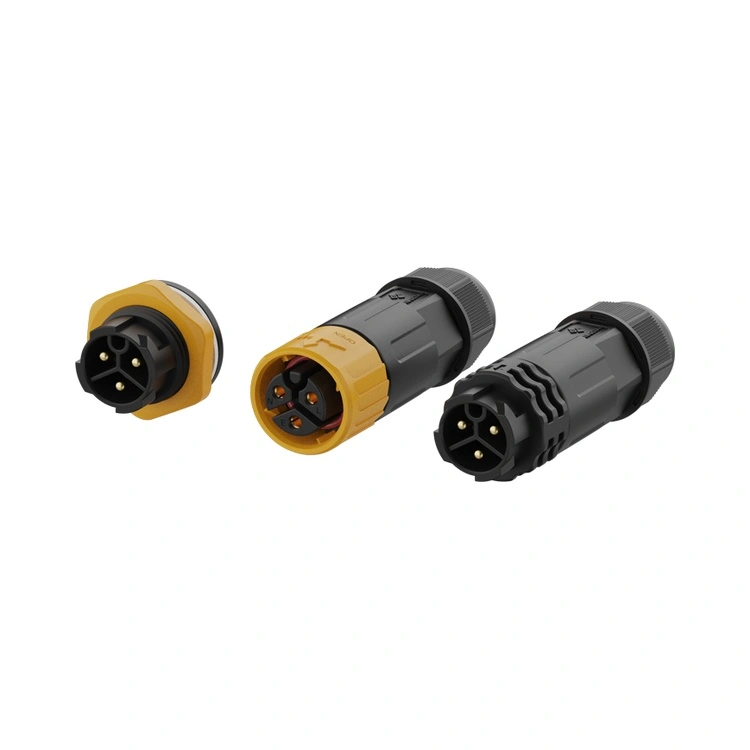

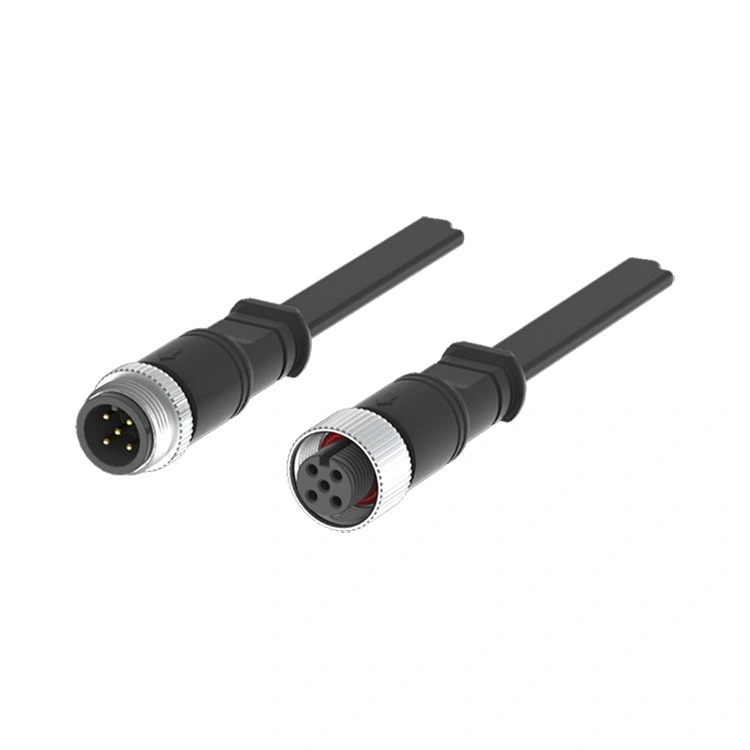

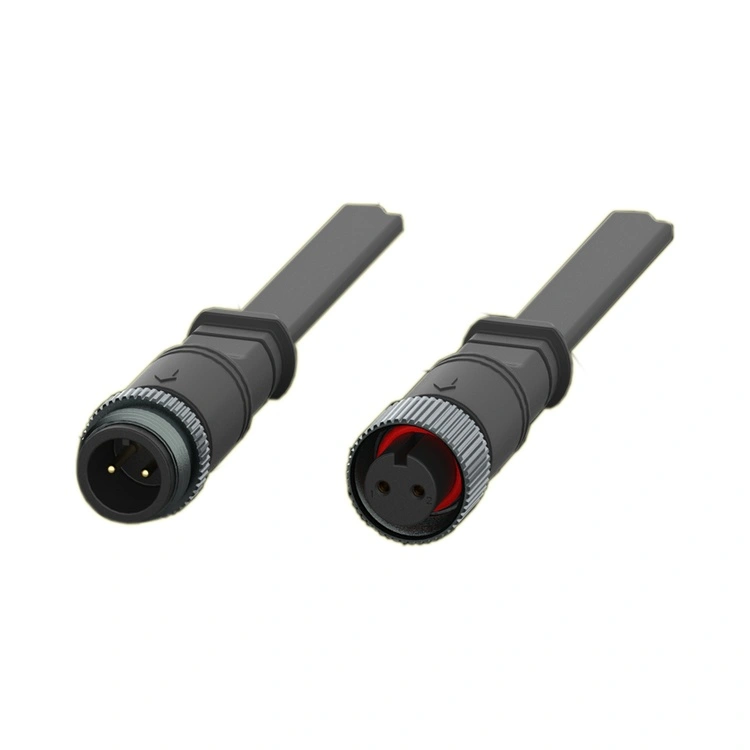

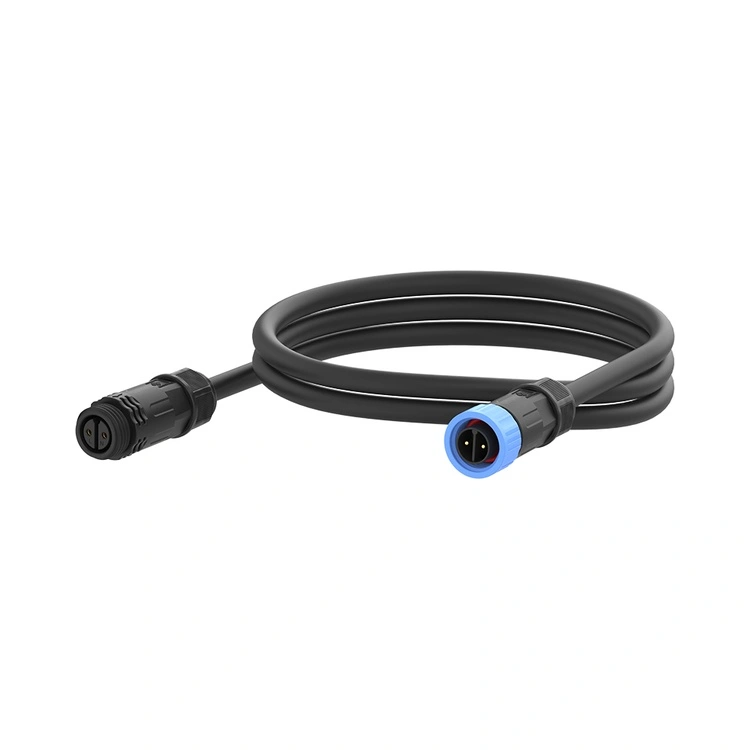

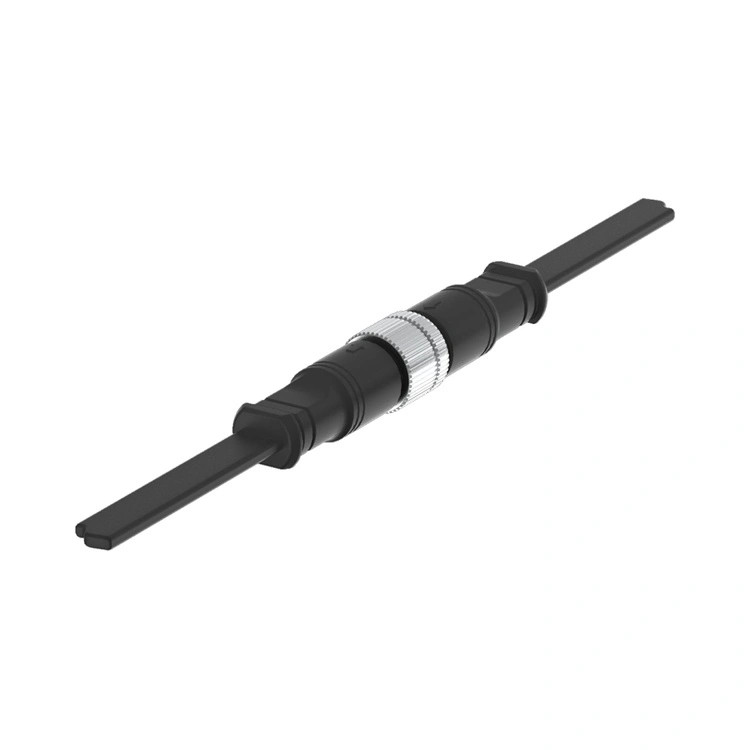

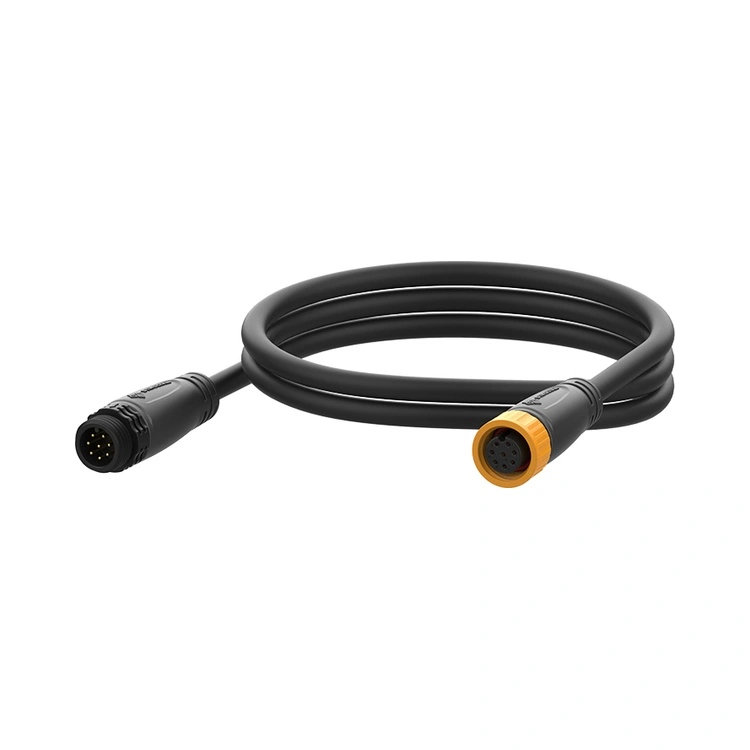

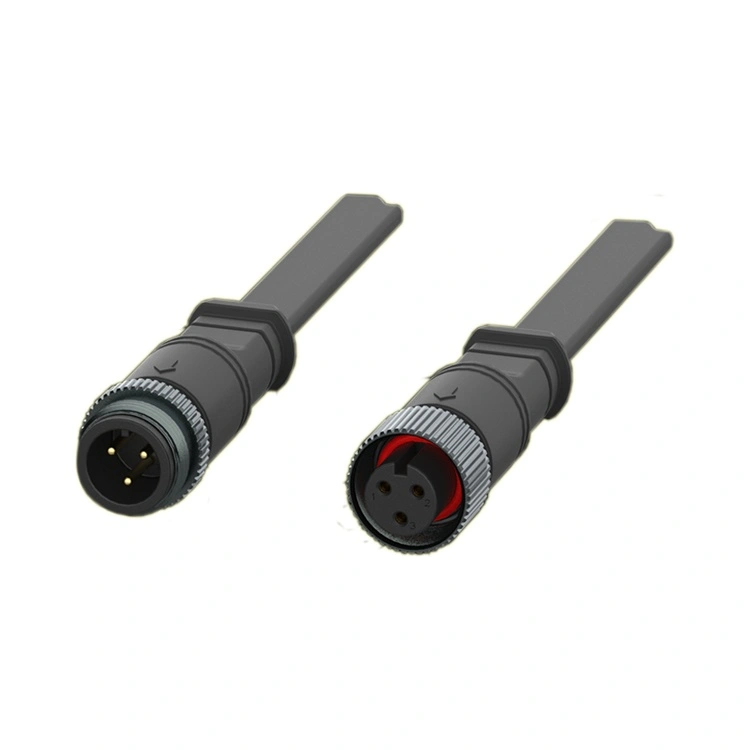

ЛЕД конектор за осветљење серије М16 је Реунион-ов специјализовани интерконект за интелигентне ЛЕД системе осветљења—од уличне расвете са контролом затамњења до архитектонског осветљења са могућношћу промене боје. Овај округли конектор са навојем комбинује робусни интерфејс од 16 мм са ИП67/ИП68 заптивком, што га чини погодним за спољне инсталације где су и напајање и интегритет сигнала од суштинског значаја.
Доступна у конфигурацијама од 2 до 8 пинова, укључујући кључну хибридну верзију 2+4 пина (2 пина за напајање + 4 сигнална пина), серија М16 подржава испоруку струје велике струје (до 15 А) и нисконапонске контролне сигнале (ДАЛИ, ДМКС, 0-10В затамњење или РС-485) у оквиру једног компактног конектора.
Кућиште је израђено од високотемпературног термопласта са одличном отпорношћу на временске услове, док су контакти обрађени од месинга са селективним позлаћењем како би се осигурала ниска и стабилна контактна отпорност. Реунион производи серију М16 кроз вертикално интегрисан процес—од прецизне машинске обраде и бризгања преко аутоматизованог састављања и 100% електричног тестирања.
Доступна у верзијама за монтирање на панел и каблове са завршецима за лемљење или ПЦБ, серија М16 се прилагођава различитим дизајном светиљки. За инжењере који дизајнирају повезане системе осветљења за паметне градове, тунеле или спортске стадионе, овај конектор обезбеђује поуздану, отпорну на временске услове интерконект који смањује број каблова и поједностављује инсталацију.
| Феатуре | Бенефит |
| Заштита животне средине ИП67/ИП68 | Отпоран на прашину, кишу и привремено урањање—поуздан за спољну уличну расвету, осветљење тунела и спортске стадионе. |
| Хибридна 2+4 пинова конфигурација | Комбинује 2 пина за напајање (10А) и 4 сигнална пина (3А) у једном конектору—смањује број каблова и поједностављује ожичење светиљке. |
| Снаге до 15А | Подноси ЛЕД оптерећења велике снаге—погодно за улично осветљење, рефлекторе и осветљење стадиона. |
| Дизајн прилагођен сигналима | Одвојени контакти за напајање и сигнал спречавају сметње |
| Механизам за закључавање са навојем | Парење отпорно на вибрације—спречава попуштање услед ветра, саобраћајних вибрација и термичког циклуса. |
| Контакти од месинга позлаћени | Низак отпор контакта (≤3мΩ) и заштита од корозије—одржава конзистентан ЛЕД драјвер и перформансе контролног сигнала. |
| -40°Ц до +105°Ц Рад | Широк распон температура покрива екстремне спољашње услове—од арктичких зима до пустињских лета. |
| Опције са више пинова (2-8 пинова) | Подржава једноставне светиљке са само напајањем и сложене вишеканалне уређаје за промену боје. |
| Параметар | 2-пин | 3-пин | 4-пин | 5-пин | 6-пин | 7-пин | 8-пин | 2+4-пин |
| Волтаге Ратинг | 250В | 250В | 250В | 250В | 125В | 50В | 50В | 250В+50В |
| Цуррент Ратинг | 15А | 15А | 10А | 10А | 5А | 5А | 5А | 10А+3А |
| Вире Сецтион | 0,75-1,5 мм² | 0,75-1,5 мм² | 0,5-1,0 мм² | 0,5-1,0 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 1,5/0,5 мм² |
Радна температура:-40°Ц ~ +105°Ц
Оцена заштите:ИП67 / ИП68 (упарен)
Материјал кућишта:Високотемпературни термопласт
Контакт материјал:Позлаћена легура бакра
Отпор контакта:≤3мΩ
Циклуси парења:≥500
Оцена запаљивости:УЛ 94 В-0
Сви материјали су усклађени са РоХС
Паметно улично осветљење– Централизовани системи затамњивања и надзора са ДАЛИ или 0-10В контролом.
Тунел Лигхтинг– Светиљке велике снаге са затамњивањем и пријавом кварова.
Архитектонско и фасадно осветљење– РГБ и подесиви системи беле боје који захтевају ДМКС контролу.
Стадионско и спортско осветљење– Рефлектори велике снаге са затамњивањем и контролом на лицу места.
Индустријско високо-баи осветљење– Магацинско и фабричко осветљење са сензором покрета и прикупљањем дневне светлости.
Марине & Оффсхоре осветљење– Опрема отпорна на корозију за бродове и платформе на мору.
Осветљење на соларни погон– Системи ван мреже са управљањем батеријама и затамњивањем.
Сингапурска управа за копнени саобраћај надоградила је 25.000 уличних светиљки на паметне ЛЕД светиљке са централизованим затамњивањем и извештавањем о грешкама путем ДАЛИ протокола. Пројекат је захтевао конекторе који могу да преносе и сигнале за напајање и ДАЛИ контролне сигнале у једном каблу – смањујући сложеност инсталације и цену кабла. Реунион је испоручио М16 серију са 2+4 хибридном конфигурацијом (2 пина за напајање за ЛЕД драјвер, 4 сигнална пина за ДАЛИ), ИП67 заптивање и унапред монтиране ПУР каблове.Испоручено је преко 25.000 конектора широм пројекта. Након 2 године рада у тропској клими Сингапура (висока влажност, јака киша), пројекат је известиостопа квара конектора од 0,01%. Клијент је заслужан за хибридни дизајн 2+4 што је омогућио инсталацију са једним каблом, смањујући време ожичења за 35% у поређењу са претходним одвојеним инсталацијама напајања/сигнала.
| Цертифицатион | Обим |
| ИСО 9001:2015 | Управљање квалитетом—дизајн, производња и постпродајна услуга. |
| ИСО 14001:2015 | Управљање животном средином — верификовано смањење отпада и одрживе праксе. |
| ИСО 13485:2016 | Управљање квалитетом медицинских уређаја—примењиво за М16 који се користи у опреми за дијагностику или надзор. |
| УЛ Рецогнизед | Сертификат безбедности на нивоу компоненти за тржишта Северне Америке. |
| РоХС | Ограничење опасних супстанци—усаглашеност са Директивом ЕУ. |
Реунионова линија за производњу ЛЕД конектора М16 ради под строгом контролом процеса. ИП67 заптивање се проверава на свакој производној серији кроз стварно тестирање урањања. Записи о испитивању, сертификати материјала и извештаји о инспекцији се чувају за сваку серију, подржавајући ваше провере квалитета и захтеве за документацијом купаца.
2+4 хибридна конфигурација је посебно драгоцена запаметни ЛЕД системи осветљења где су потребни и сигнали за напајање и за управљање:
2 игле за напајање испоручују високу струју (10А) на 250В за ЛЕД драјвер.
4 сигнална пина носе нисконапонске контролне сигнале (нпр. ДАЛИ, ДМКС, 0-10В затамњење или РС-485 податке).
Комбиновањем оба у једном конектору, елиминишете потребу за одвојеним кабловима за напајање и сигналом – смањујући време инсталације, цену кабла и простор на панелу. Ово је посебно вредно за паметно улично осветљење, где су светиљке често удаљене једна од друге, а покретање једног хибридног кабла је знатно исплативије од провођења одвојених каблова за напајање и контролу.
Да — 2+4 хибридна конфигурација пружа4 независна сигнална контакта, омогућавајући да се више протокола преноси у истом конектору. на пример:
ДАЛИ захтева 2 жице (подаци + уземљење).
ДМКС(РС-485) захтева 3 жице (подаци+, подаци-, уземљење).
0-10В затамњивање захтева 2 жице (затамњена + уземљење).
Са 4 сигнална пина, можете подржати ДАЛИ (2 пина) + један додатни контролни канал, или потпуну ДМКС имплементацију (3 пина) + један резервни. За апликације које захтевају више сигналних линија (нпр. подесива бела + РГБ контрола боја), препоручујемо коришћење 5-, 6- или 8-пинских конфигурација. Наш инжењерски тим може вам помоћи да изаберете оптималну конфигурацију пинова за ваше специфичне захтеве протокола.
За постизање и одржавање ИП67/ИП68 заптивања у спољним ЛЕД инсталацијама, Реунион препоручује:
Обртни момент парења– Ручно затегните спојну матицу док О-прстен не дође у контакт са површином панела, а затим примените додатни обртни момент0,6-0,8 Нмпомоћу момент кључа. Не прелази 1,0 Нм.
Инспекција О-прстена– Замените О-прстен ако је видљива деформација, пуцање или отврднуће.
Распоред замене– За спољне ЛЕД инсталације (дневни термички циклус, излагање УВ зрачењу, киша), мењајте О-прстенове сваке 2-3 године као део превентивног одржавања.
Радијус савијања кабла– Одржавајте минимални радијус савијања од5× пречник кабла на улазу конектора како би се спречило оптерећење заптивке кабла.
Оријентација кабла– За спољне инсталације, усмерите излаз кабла надоле како бисте спречили накупљање воде у близини интерфејса заптивке.
Чишћење– Очистите спољашњост конектора благим детерџентом и водом пре поновног повезивања како бисте спречили да крхотине угрозе заптивку.
