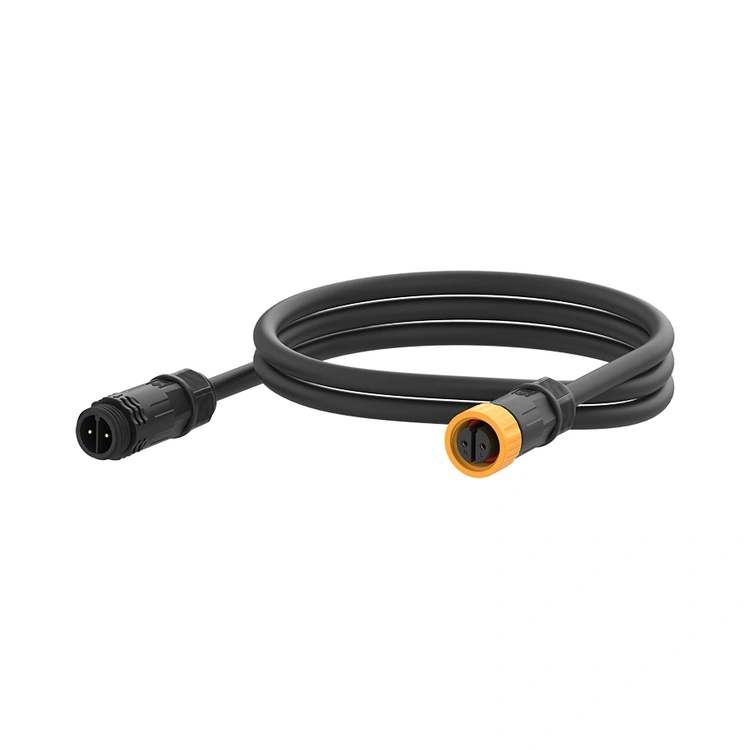

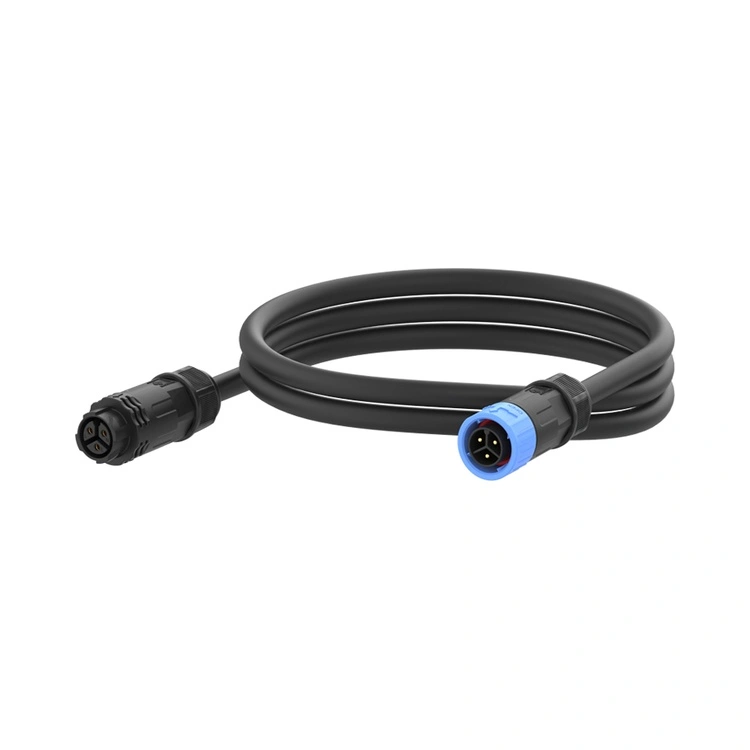

Водоотпорни конектор серије М16 је Реунион-ов индустријски интерконект средњег домета, дизајниран да премости јаз између компактних М12 конектора и већих М20/М25 конектора за напајање. Сертификован у складу са стандардима за заптивање ИП67/ИП68, овај кружни конектор са навојем комбинује робустан интерфејс од 16 мм са заштитом животне средине погодан за окружења за прање, спољне инсталације и индустријску опрему са умереним захтевима за напајањем.

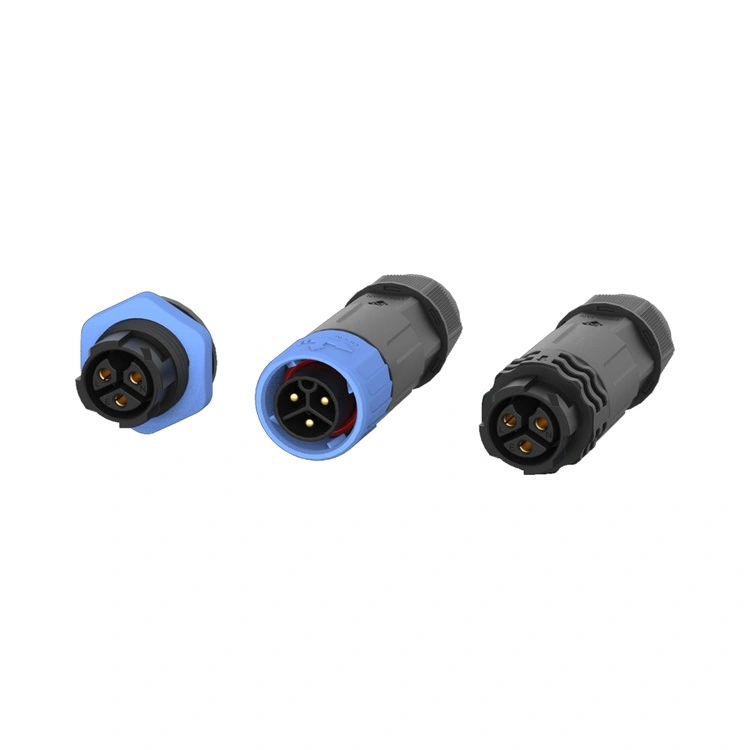

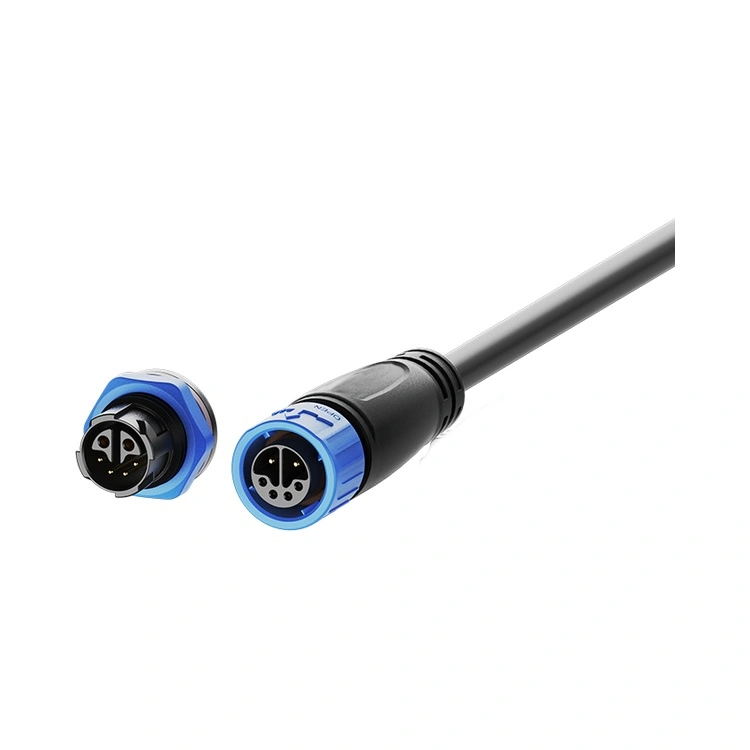

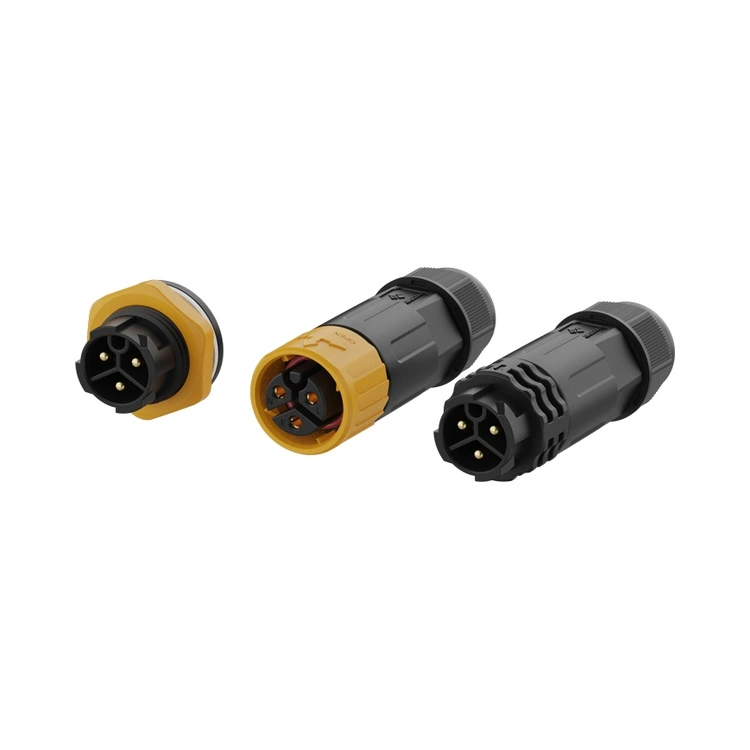

Контакти су машински обрађени од месинга са селективним позлаћењем, одржавајући ниску отпорност и отпорност на контакт током стотина циклуса парења. Реунион производи серију М16 кроз вертикално интегрисан процес—од прецизне обраде преко аутоматизованог састављања и 100% електричног тестирања. Доступна у верзијама за монтирање на панел и каблове, са завршецима за лемљење или ПЦБ, серија М16 се прилагођава различитим дизајнима опреме. За инжењере којима је потребан конектор који нуди већи капацитет струје од М12, али у још увек компактном облику, овај конектор пружа поуздано, запечаћено решење за међусобно повезивање.
| Феатуре | Бенефит |
| Заштита животне средине ИП67/ИП68 | Отпоран на прашину, привремено урањање и продужено урањање—поуздан за прање, спољашње и морске инсталације. |
| Конфигурације од 2 до 8 пинова | Подржава једноставне везе за напајање, мулти-сигнал и хибридне апликације за напајање-сигнал. |
| Опција хибридног 2+4 пина | Комбинује напајање (2 пина, 10А) и сигнал (4 пина, 3А) у једном конектору—смањује број каблова и простор на панелу. |
| Струја до 15А | Подноси умерена оптерећења—погодно за моторе, актуаторе и ЛЕД осветљење. |
| Механизам за закључавање са навојем | Парење отпорно на вибрације—спречава попуштање услед кретања машине и термичког циклуса. |
| Контакти од месинга позлаћени | Ниска отпорност на контакт (≤3мΩ) и заштита од корозије—одржава перформансе у влажним срединама. |
| Високотемпературно ПА66 кућиште | Рад од -40°Ц до +105°Ц—покрива екстремне индустријске и спољашње температуре. |
| Параметар | 2-пин | 3-пин | 4-пин | 5-пин | 6-пин | 7-пин | 8-пин | 2+4-пин |
| Волтаге Ратинг | 250В | 250В | 250В | 250В | 125В | 50В | 50В | 250В+50В |
| Цуррент Ратинг | 15А | 15А | 10А | 10А | 5А | 5А | 5А | 10А+3А |
| Вире Сецтион | 0,75-1,5 мм² | 0,75-1,5 мм² | 0,5-1,0 мм² | 0,5-1,0 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 1,5/0,5 мм² |
Радна температура: -40°Ц ~ +105°Ц
Степен заштите: ИП67 / ИП68 (упарен)
Материјал кућишта: термопластика високе температуре
Материјал контакта: Позлаћена легура бакра
Отпор контакта: ≤3мΩ
Циклуси парења: ≥500
Оцена запаљивости: УЛ 94 В-0
Сви материјали су усклађени са РоХС
| Аспецт | Реунион М16 серија | Премијум европски брендови М16 | Јефтини М16 без бренда |
| Цена | Цене прилагођене обиму | 3-4× више | Јефтиније унапред |
| Оцена заптивања | ИП67/ИП68 – стандардно | ИП67 типично | Непроверене тврдње |
| Цуррент Ратинг | До 15А | Типично до 15А | Променљива |
| Пин Опције | 2~8 пинова плус хибридни 2+4 пина | Ограничен домет | Непотпун избор |
| 100% електрично тестирање | Свака јединица | На основу узорка | Случајно или ништа |
| Следљивост | ЕРП се може пратити од смоле до готовог конектора | Да | Ниједан |
| Леад Тиме | 10-17 дана | 4-8 недеља | Непредвидиво |
| Прилагођавање МОК | Ниско (100 комада) | Високо (500+) | Није понуђено |
| Техничка подршка | 24-часовни одговор инжењерског тима од 10 људи | Добро, али спорије | Ограничено |
| ИСО сертификати | 9001, 14001, 13485 | Обично 9001 | Обично никакве |
| Цертифицатион | Обим |
| ИСО 9001:2015 | Управљање квалитетом—дизајн, производња и постпродајна услуга. |
| ИСО 14001:2015 | Управљање животном средином — верификовано смањење отпада и одрживе праксе. |
| ИСО 13485:2016 | Управљање квалитетом медицинских уређаја—примењиво за М16 који се користи у опреми за дијагностику или надзор. |
| УЛ Рецогнизед | Сертификат безбедности на нивоу компоненти за тржишта Северне Америке. |
| РоХС | Ограничење опасних супстанци—усаглашеност са Директивом ЕУ. |
Реунионова производна линија М16 ради под строгом контролом процеса. ИП67/ИП68 заптивање се проверава на свакој производној серији кроз стварно тестирање урањања. Записи о испитивању, сертификати материјала и извештаји о инспекцији се чувају за сваку серију, подржавајући ваше провере квалитета и захтеве за документацијом купаца.
Хибридна конфигурација 2+4 комбинује два струјна контакта (напон 10А, 250В) и четири сигнална контакта (3А, 50В) у једном кућишту конектора. Овај дизајн нуди значајне предности:
Смањује број каблова – Уместо одвојених каблова за напајање и сигнала, један кабл носи оба.
Штеди простор на табли – Један изрез на плочи замењује два.
Поједностављује инсталацију – Један конектор за упаривање уместо два.
Типичне примене укључују моторне погоне (напајање + повратна спрега за енкодер), ЛЕД светиљке (напајање + ДАЛИ контрола) и индустријске сензоре који захтевају и напајање и податке. Ако ваш уређај захтева >4А за напајање и такође преноси нисконапонске сигнале, 2+4 хибрид је често најефикасније решење.
Обе оцене су доступне на истом дизајну конектора, али практична разлика је:
ИП67 – Заштићено од привременог потапања (1 м на 30 минута). Погодно за већину апликација на отвореном и за прање.
ИП68 – Заштићено од непрекидног потапања (дубину и трајање које одреди купац). Погодно за морске, потопљене сензоре и инсталације склоне поплавама.
Реунионов стандард М16 је ИП67. За ИП68 користимо побољшане материјале О-прстенова и опционо преливање. Наведите очекивану дубину и трајање потапања (нпр. „ИП68, 2 м за 24 сата“) и наш инжењерски тим ће потврдити прикладност.
Да би се постигао и одржао ИП67 заптивање, Реунион препоручује:
Момент спајања – Ручно затегните спојну матицу док О-прстен не дође у контакт са површином панела, а затим примените додатни обртни момент од 0,6-0,8 Нм помоћу момент кључа. Не прелази 1,0 Нм.
Провера О-прстена – Замените О-прстен ако је видљива деформација, пуцање или стврдњавање.
Распоред замене – годишње за апликације за свакодневно прање; сваке 2-3 године за стандардна индустријска окружења.
Радијус савијања кабла – Одржавајте најмање 5× пречник кабла на улазу у конектор.
Оријентација – За примену на отвореном/прању, усмерите излаз кабла надоле.
