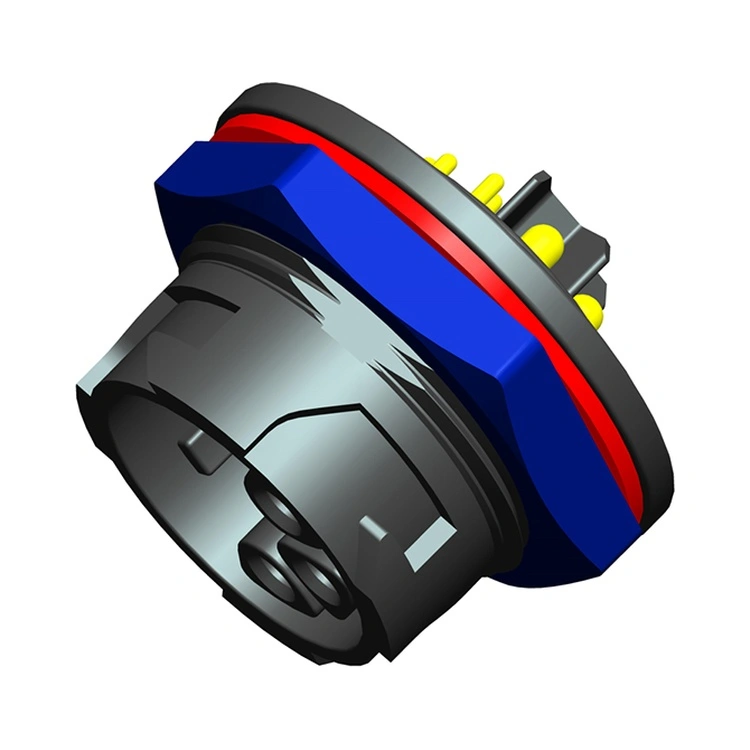

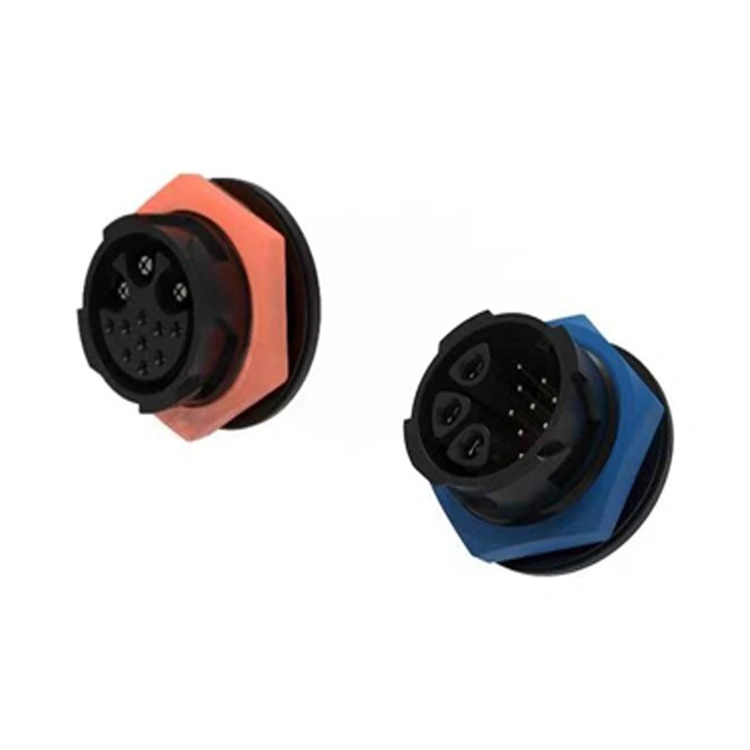

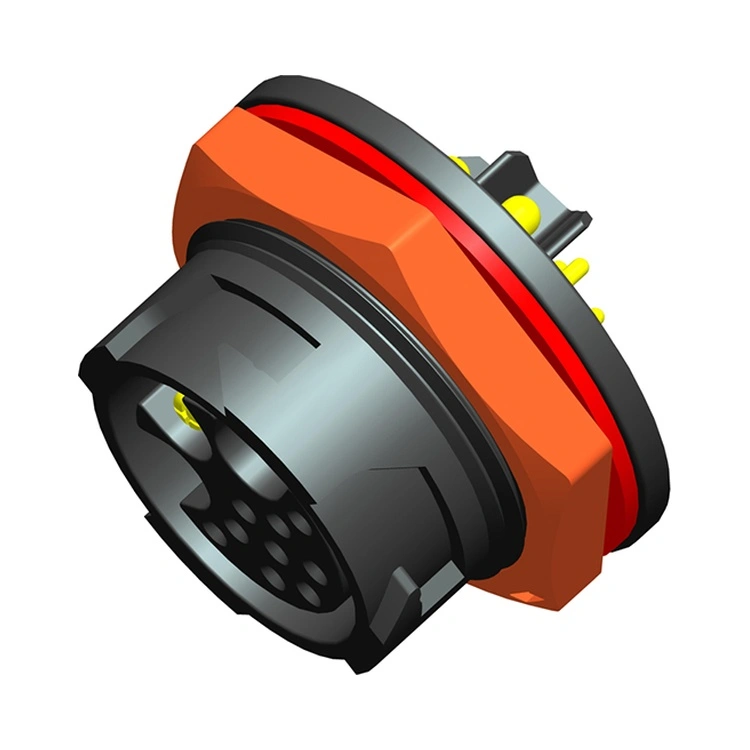

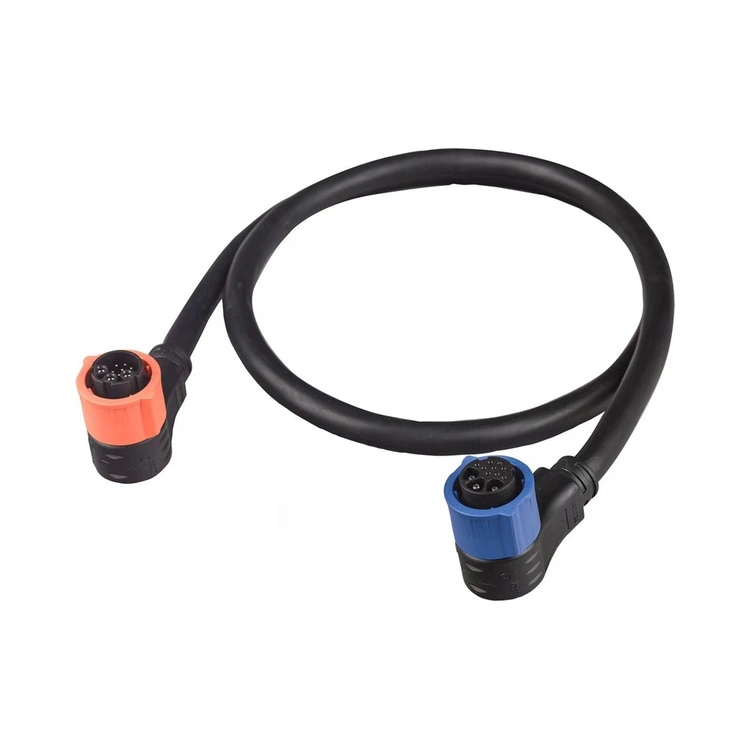

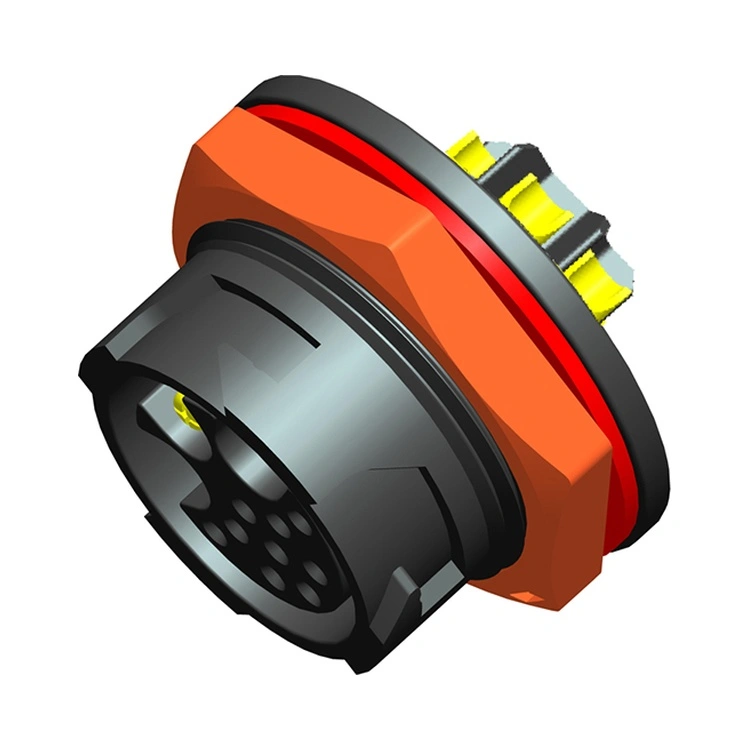

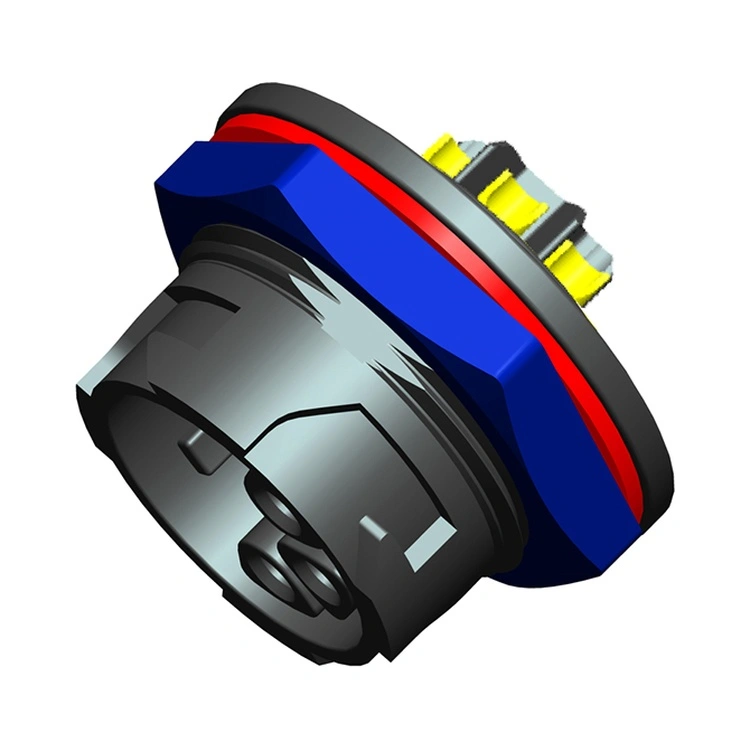

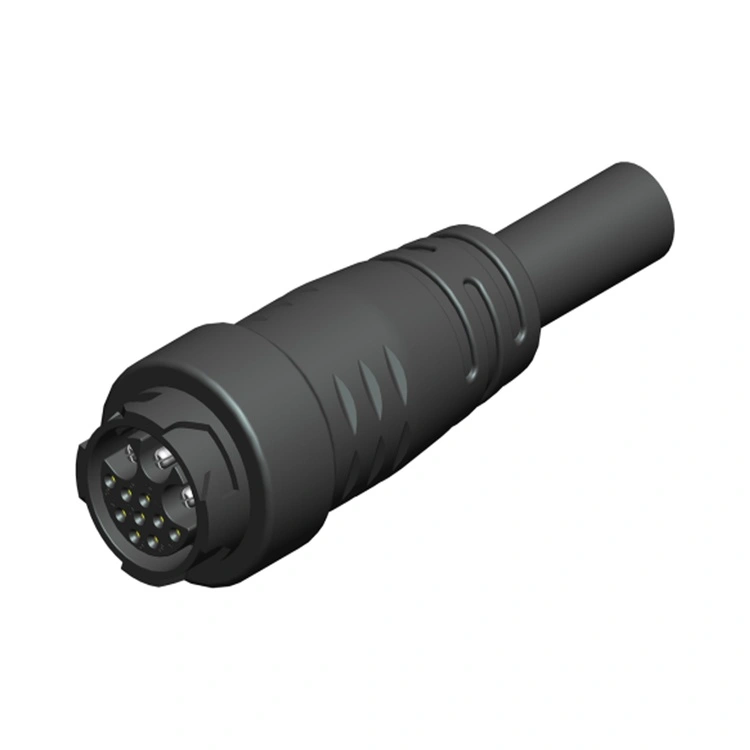

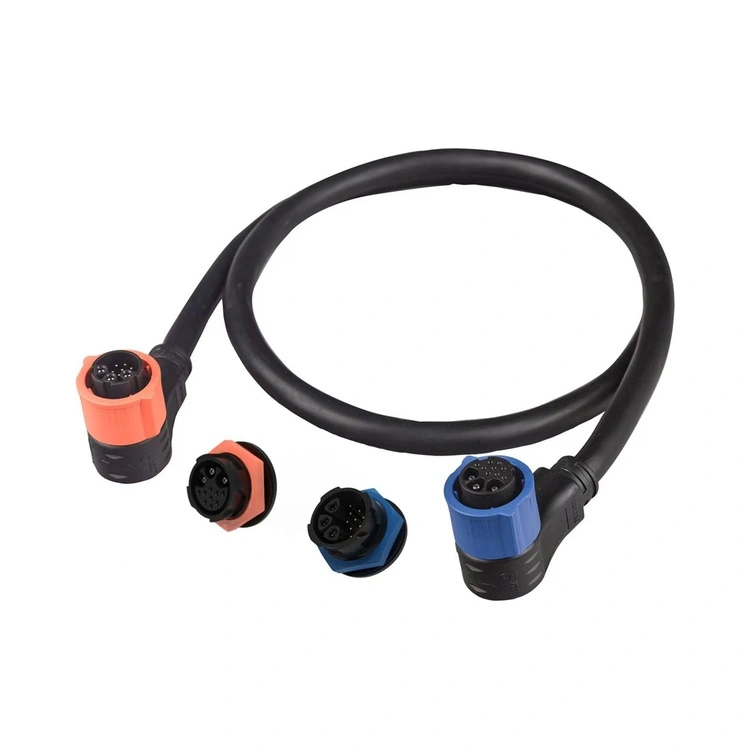

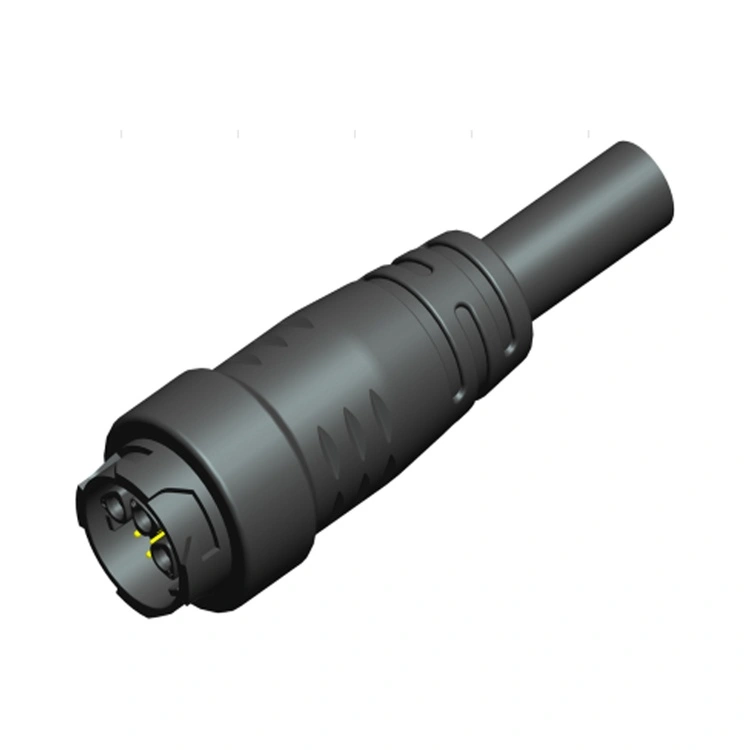

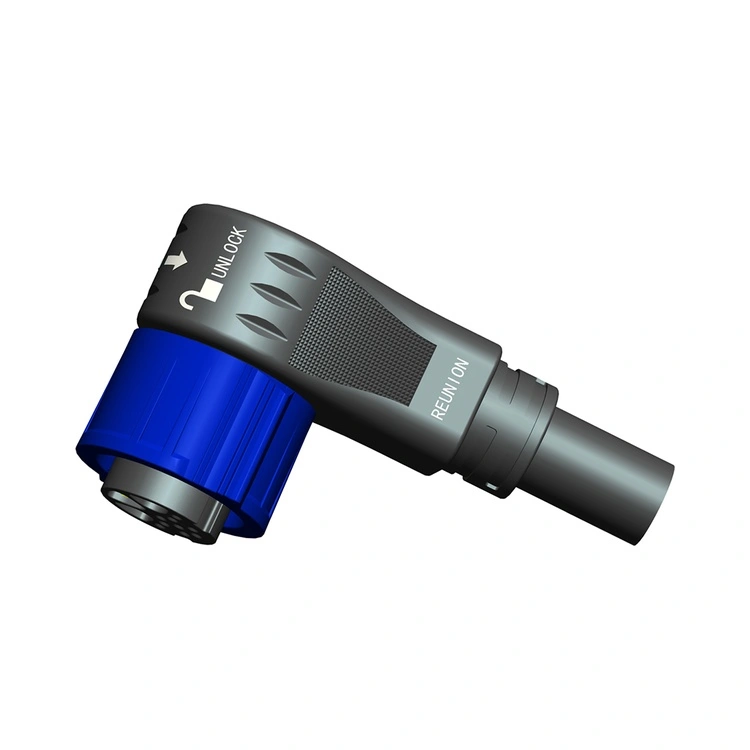

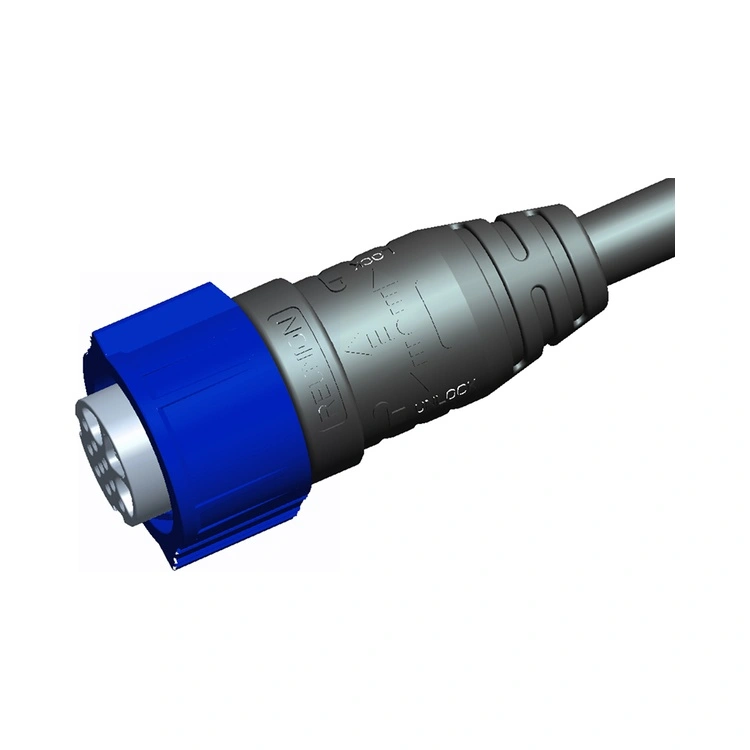

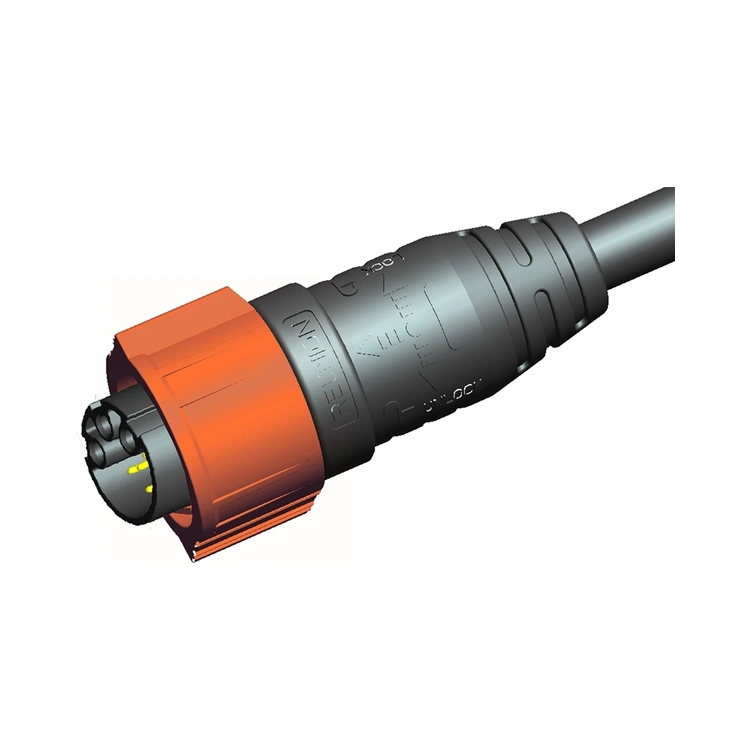

Хибридни конектор за напајање и сигнал Кс серије је Реунион-ово иновативно решење за повезивање које комбинује испоруку енергије и пренос сигнала у једном кућишту које штеди простор. Овај конектор се бави растућом потражњом произвођача опреме за смањењем простора на панелу, броја каблова и сложености инсталације интеграцијом више врста веза у један интерфејс.
Контакти за напајање су дизајнирани за сигурне везе ниског отпора, док су сигнални контакти заштићени и постављени да минимизирају преслушавање. Реунион производи Кс серију кроз вертикално интегрисан процес—од прецизне машинске обраде и бризгања преко аутоматизованог састављања и 100% електричног тестирања. За инжењере који дизајнирају напредну индустријску опрему, батерију, енергију, ебике, ЛЕД или роботику, овај конектор пружа поуздано, ефикасно решење које поједностављује ожичење и смањује укупни отисак система.
| Феатуре | Бенефит |
| Снага и сигнал у једном конектору | Комбинује испоруку струје (до 30А) и пренос сигнала у једном интерфејсу—смањује простор на панелу и број каблова. |
| Систем закључавања брзе ротације | Брзо парење једном руком са звучном потврдом закључавања—смањује време инсталације и одржавања. |
| Заштита животне средине ИП67 | Отпоран на прашину и заштићен од привременог потапања—поуздан за индустријску и спољашњу примену. |
| Вишеструке конфигурације сигнала снаге | 1Кс серија: 2+4 игле 3Кс серија: 3+9 пинова —прилагођава се различитим захтевима за напајање и сигнал. |
| Пластично кућиште | Најлон материјал—УЛ94-В0, отпоран на корозију, отпоран на хабање |
| Позлаћени контакти | Ниска отпорност на контакт и заштита од корозије—одржава перформансе током стотина циклуса парења. |
| -40°Ц до +105°Ц Рад | Широк распон температура покрива екстремне индустријске и спољашње услове. |
| Параметар | Спецификација |
| Конфигурације контаката | 3 снаге + 9 сигнала |
| Струја контакта снаге | До 30А по контакту |
| Повер Волтаге | До 300В АЦ/ДЦ |
| Сигнал Цонтацт Цуррент | До 5А по контакту |
| Сигнал Волтаге | До 30В ДЦ |
| Цонтацт Ресистанце | ≤5мΩ |
| Отпорност изолације | ≥2000МΩ |
| Диелектрична отпорност | 1500В АЦ за 1 минут |
| Циклуси парења | ≥1.000 пута |
| Радна температура | -40°Ц ~ +105°Ц |
| Оцена заштите | ИП67 (усклађено стање) |
| Материјал кућишта | ПА6+ГФ црне боје |
| Контакт материјал | Ц54400 & Ц3602 позлаћење и нел оплата |
| Цабле Екит | Право или правоугаоно |
| Аспецт | Реунион Кс Сериес Хибрид | Одвојени конектори за напајање + сигнал | Врхунски европски брендови хибридних конектора |
| Панел Спаце | Потребан је један изрез на плочи | Потребна су два изреза на панелу | Изрез на једном панелу |
| Цабле Цоунт | Потребан је један кабл | Потребна су два кабла | Један кабл |
| Цена | Цене прилагођене обиму | Нижа цена компоненти, већа цена инсталације | 3-4× више |
| Време инсталације | Смањено (један конектор) | Проширено (два конектора) | Смањена |
| ИП67 Заптивање | Стандард | Променљива | Стандард |
| Конфигурације контаката | Више опција - свеобухватно | Прилагодљиво | Ограничен домет |
| Повер Ратинг | До 30А | Слично | Слично |
| 100% електрично тестирање | Свака јединица | На основу узорка | На основу узорка |
| Следљивост | ЕРП следљив | Променљива | Да |
| Леад Тиме | 12-15 дана | 4-8 недеља | 4-8 недеља |
| Прилагођавање | Лов МОК | Променљива | Хигх МОК |
Предност Реунион-а: Добијате интегрисано повезивање са сигналом напајања, смањене захтеве за простором на панелу и поједностављено управљање кабловима—све то по исплативим ценама, без премијум трошкова европских брендова.
| Цертифицатион | Обим |
| ИСО 9001:2015 | Управљање квалитетом—дизајн, производња и постпродајна услуга. |
| ИСО 14001:2015 | Управљање животном средином — верификовано смањење отпада и одрживе праксе. |
| ИСО 13485:2016 | Управљање квалитетом медицинских уређаја—примењиво за Кс серију која се користи у опреми за дијагностику или надзор. |
| УЛ Рецогнизед | Сертификат безбедности на нивоу компоненти за тржишта Северне Америке. |
| РоХС | Ограничење опасних супстанци—усаглашеност са Директивом ЕУ. |
Реунионова производна линија Кс серије ради под строгом контролом процеса. ИП67 заптивање се проверава на свакој производној серији кроз стварно тестирање урањања. За сваку серију се чувају записи о испитивању, сертификати материјала и извештаји о инспекцији.
Примарна предност јеефикасност простора и каблова. Хибридни конектор:
Смањује изрезе на панелу– Један конектор наспрам два или три одвојена конектора.
Смањује број каблова– Један склоп каблова у односу на више каблова.
Поједностављује инсталацију– Једна операција парења наспрам више операција.
Смањује потенцијалне тачке квара– Мање прикључака значи мање тачака квара.
Побољшава управљање кабловима– Један кабл је лакше усмерити и обезбедити.
За опрему са ограниченим простором на панелу – као што су медицински уређаји, роботика или компактне индустријске контроле – хибридни конектор је често неопходан.
Реунион препоручује следеће праксе инсталације:
Парење– Притисните снажно док звучни клик не потврди закључавање.
Инспекција О-прстена– Замените О-прстен ако је видљива деформација, пуцање или отврднуће.
Радијус савијања кабла– Одржавајте минимум5× пречник кабла на улазу конектора.
Оријентација– Окрените излаз кабла надоле за спољне инсталације/испирање.
