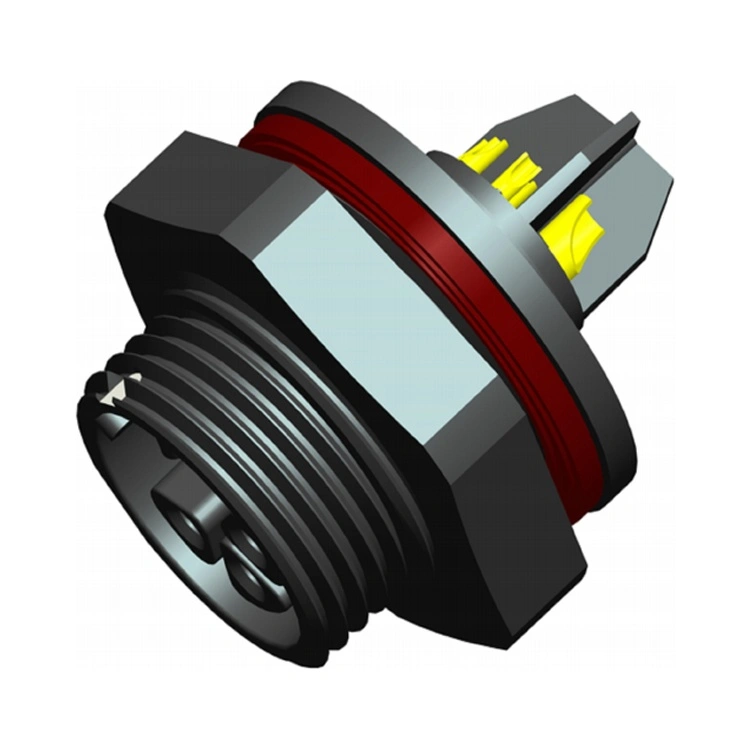

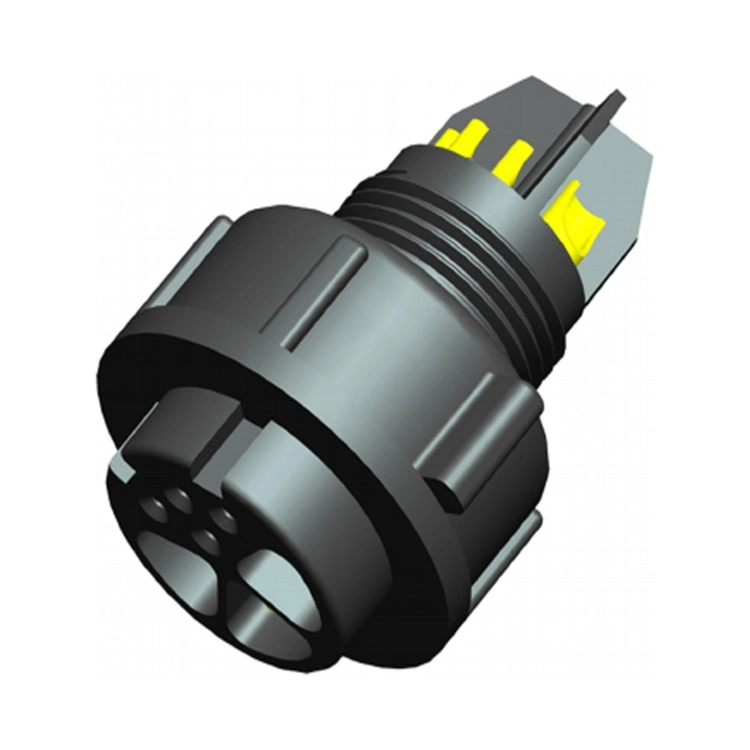

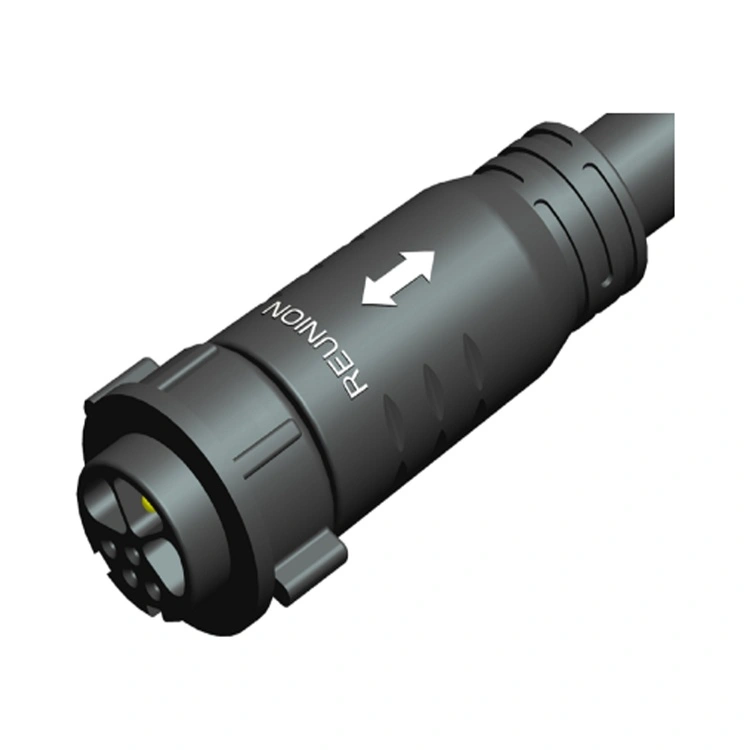

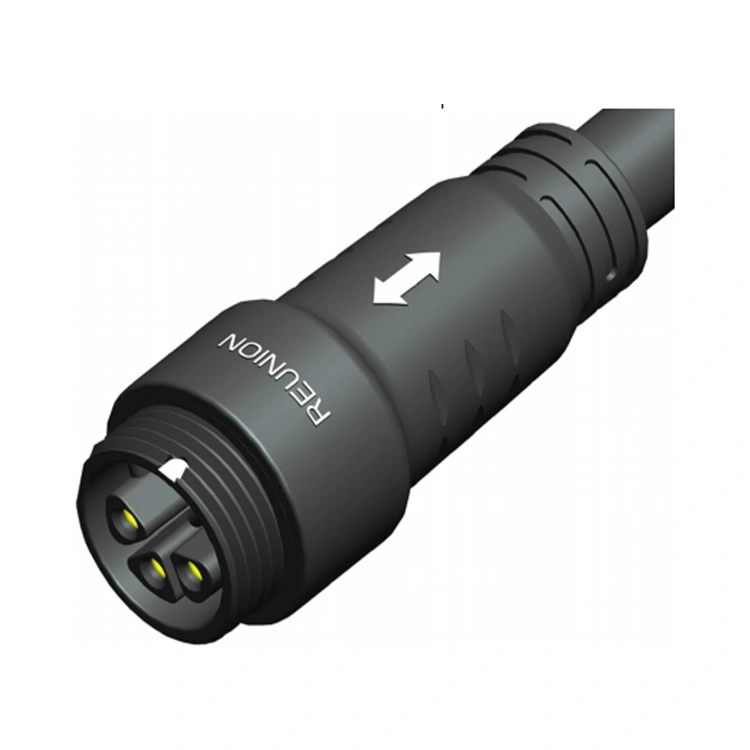

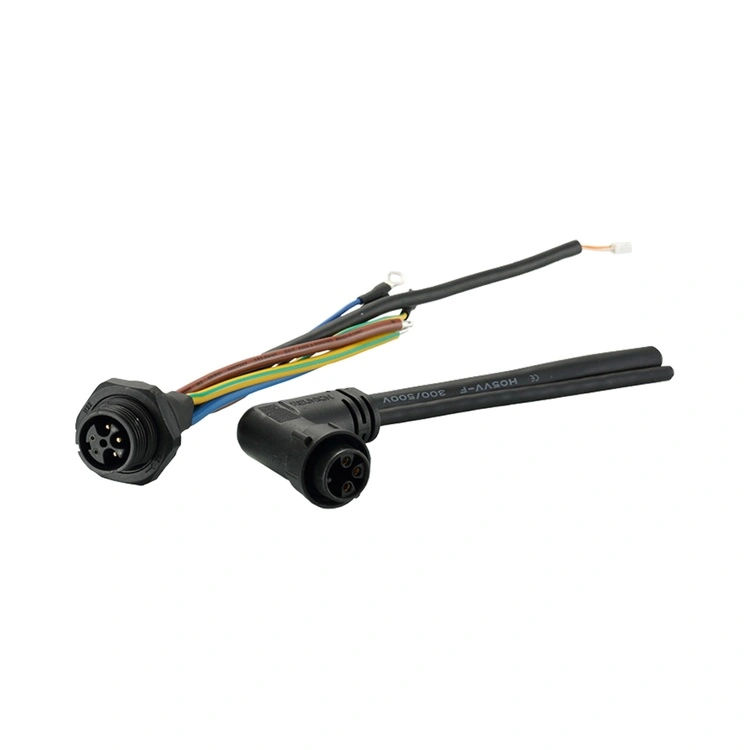

Хибридни конектор за напајање и сигнал серије М је Реунион-ово интегрисано решење за повезивање за апликације које захтевају пренос енергије и података унутар једног, компактног кућишта. Овај конектор комбинује робусно еколошко заптивање и механизам за закључавање са навојем М-серије са хибридним конфигурацијама контаката за напајање-сигнал—елиминишући потребу за одвојеним кабловима за напајање и сигнал.
Контакти за напајање су дизајнирани за сигурне конекције ниског отпора са мерама жице до 14 АВГ, док су сигнални контакти заштићени и постављени да минимизирају преслушавање. Реунион производи М серију кроз вертикално интегрисан процес—од прецизне обраде преко аутоматизоване монтаже и 100% електричног тестирања. За инжењере који пројектују компактну индустријску опрему, роботику или аутоматизоване системе, овај конектор пружа поуздано, ефикасно решење које смањује сложеност ожичења и потребе за простором на панелу.
| Феатуре | Бенефит |
| Снага и сигнал у једном конектору | Комбинује испоруку струје (до 22А) и пренос сигнала у једном интерфејсу—смањује простор на панелу, број каблова и време инсталације. |
| Заштита животне средине ИП67 | Отпоран на прашину и заштићен од привременог потапања—поуздан за индустрију, прање и спољашње средине. |
| Механизам за закључавање са навојем | Парење отпорно на вибрације—спречава случајно искључење у апликацијама са високим вибрацијама. |
| Вишеструке конфигурације сигнала снаге | 1М серија 2+4Пин, 7Пин и 9Пин 2М серија 3+2, 3+4Пин и 9Пин—прилагођава се различитим захтевима за напајање и сигнал. |
| Позлаћени контакти | Ниска отпорност на контакт и заштита од корозије—одржава перформансе током стотина циклуса парења. |
| -40°Ц до +105°Ц Рад | Широк распон температура покрива екстремне индустријске и спољашње услове. |
| Флексибилне опције прекида | Лемљење, потапање и штампана плоча—прилагођавају се различитим методама склапања. |
| Параметар | 1М серија | 2М серија |
| Конфигурације контаката | 2+4 игле, 7 пинова, 8 пинова | 3+2 игле, 3+4 игле, 9 игле |
| Повер Цуррент | 12А | 22А |
| Повер Волтаге | 250В | 800В |
| Сигнал Цуррент | 6А | 9А |
| Сигнал Волтаге | До 50В АЦ/ДЦ | |
| Отпорност изолације | ≥2000МΩ | ≥2000МΩ |
| Циклуси парења | ≥1000 пута | ≥1000 пута |
| Радна температура | -40°Ц ~ +105°Ц | -40°Ц ~ +105°Ц |
| Оцена заштите | ИП67 (усклађено стање) | ИП67 (усклађено стање) |
| Материјал кућишта | ПА6 | ПА6 |
| Контакт материјал | Легура бакра са позлаћењем | Легура бакра са позлаћењем |
Хибридни конектор за напајање и сигнал М серије се примењује у свим индустријама у којима комбинована повезаност снаге и сигнала поједностављује дизајн опреме и смањује сложеност инсталације.
Роботика – Снага мотора + повратна информација енкодера, снага алата на крају руке + сигнали сензора.
Индустријска аутоматизација – Снага актуатора + повратна информација о положају, контрола вентила + праћење статуса.
Медицински уређаји – Снага пумпе + сигнали сензора протока, напајање дијагностичке опреме + подаци.
ЛЕД осветљење – ЛЕД драјвери велике снаге + ДАЛИ/ДМКС контролни сигнали.
Индустријски сензори – Снага сензора + ИО-Линк комуникација.
Производња аутомобила – Снага опреме за монтажну линију + контролни сигнали.
Обновљива енергија – Снага соларног уређаја за праћење + повратна информација о положају.
| Цертифицатион | Обим |
| ИСО 9001:2015 | Управљање квалитетом—дизајн, производња и постпродајна услуга. |
| ИСО 14001:2015 | Управљање животном средином — верификовано смањење отпада и одрживе праксе. |
| ИСО 13485:2016 | Управљање квалитетом медицинских уређаја—примењиво за М серију која се користи у опреми за дијагностику или надзор. |
| УЛ Рецогнизед | Сертификат безбедности на нивоу компоненти за тржишта Северне Америке. |
| РоХС | Ограничење опасних супстанци—усаглашеност са Директивом ЕУ. |
Реунионова производна линија М серије ради под строгом контролом процеса. ИП67 заптивање се проверава на свакој производној серији кроз стварно тестирање урањања. За сваку серију се чувају записи о испитивању, сертификати материјала и извештаји о инспекцији.
Оба конектора комбинују снагу и сигнал у једном интерфејсу, али служе различитим потребама апликација:

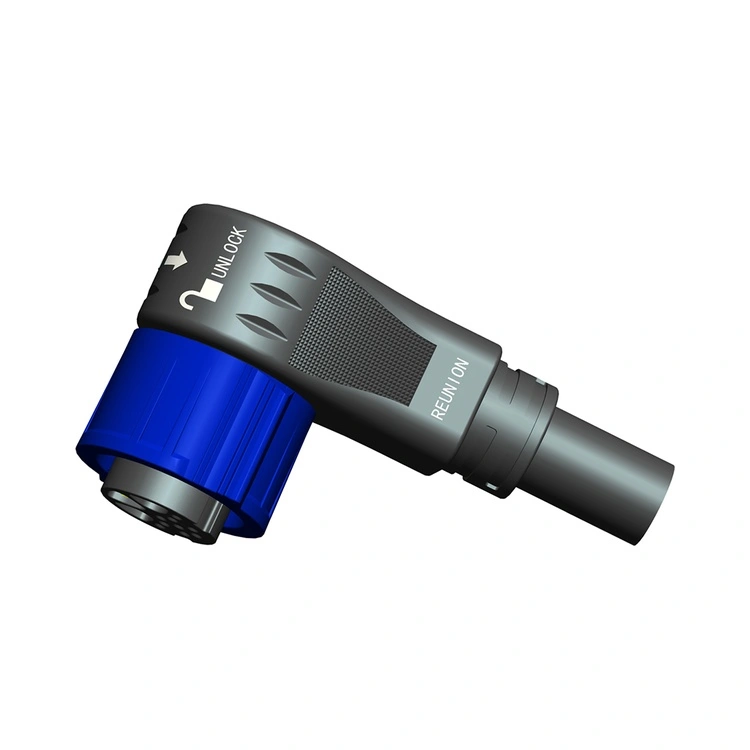

| Аспецт | М серија Хибрид | Кс серија Хибрид |
| Механизам за закључавање | Систем закључавања са навојем | Систем закључавања брзе ротације |
| Заптивање | ИП67 (стандардно) | ИП67 (стандардно) |
| Повер Ратинг | До 22А | До 30А |
| Величина шкољке | 1М, 2М серија | 1Кс, 3Кс серије |
| Примарна примена | Индустријска, роботска, ЛЕД расвета, | Опрема за тестирање, роботика, батерија, енергија, ЛЕД дисплеј |
