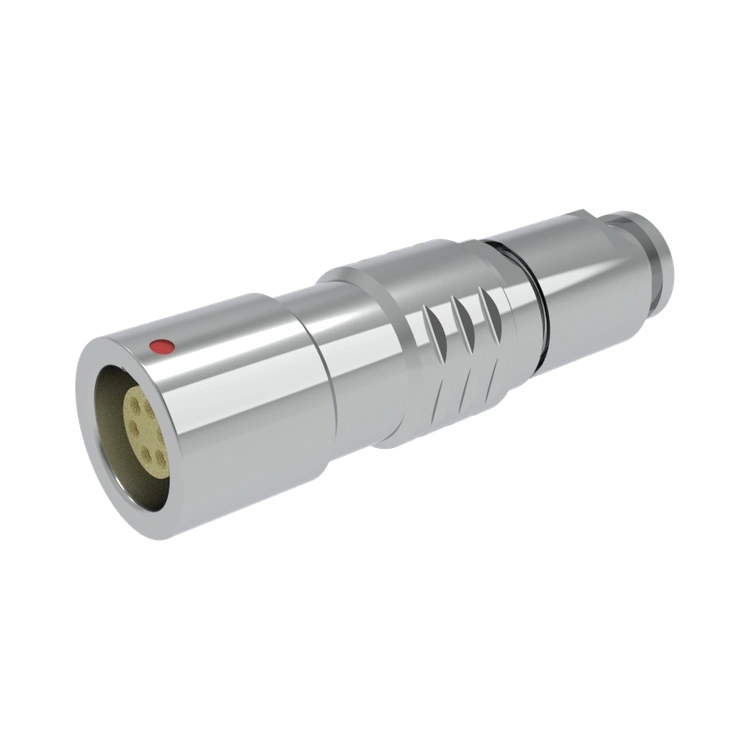

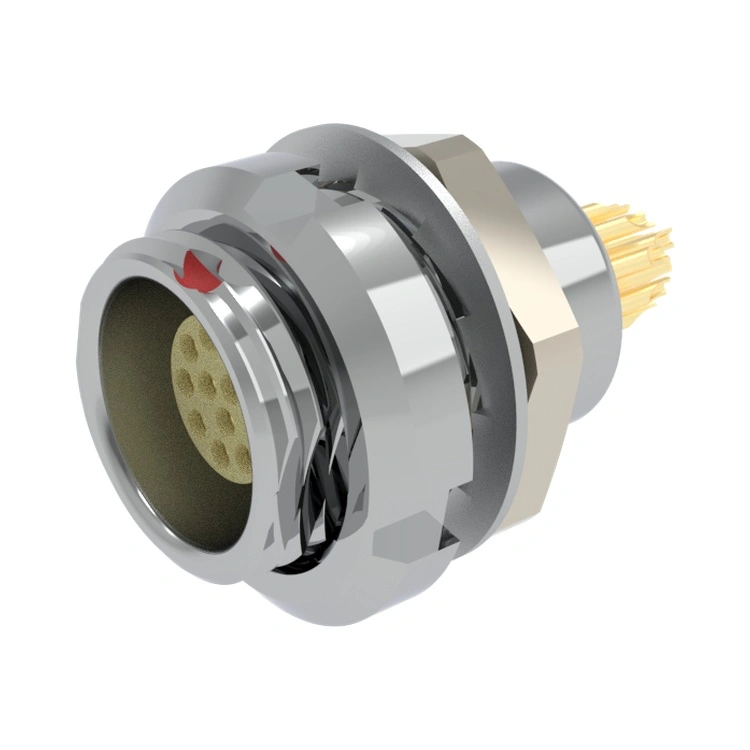

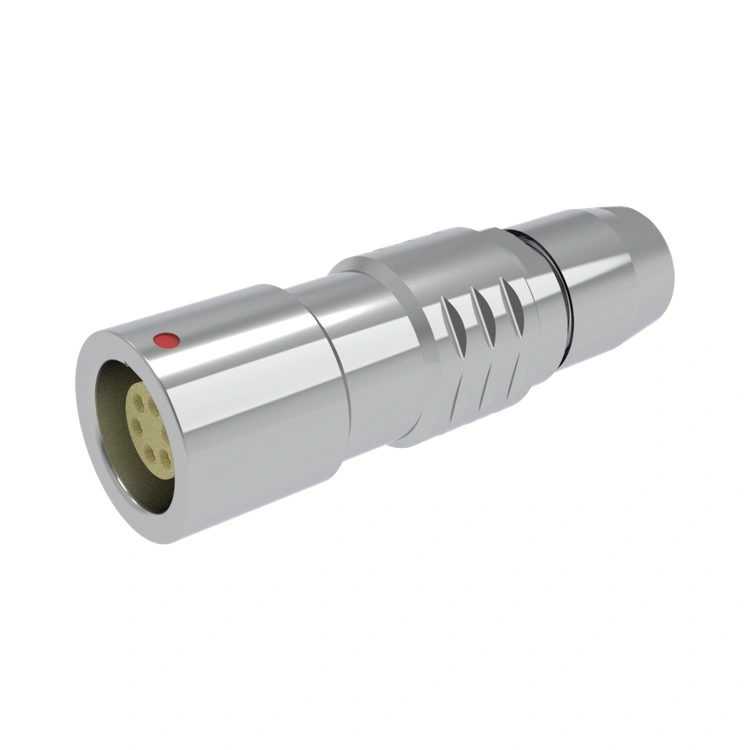

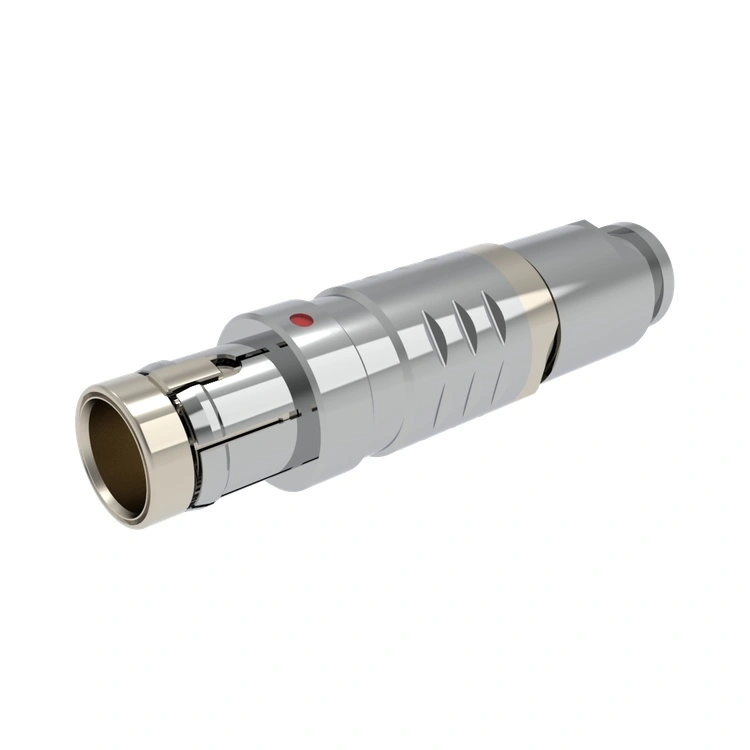

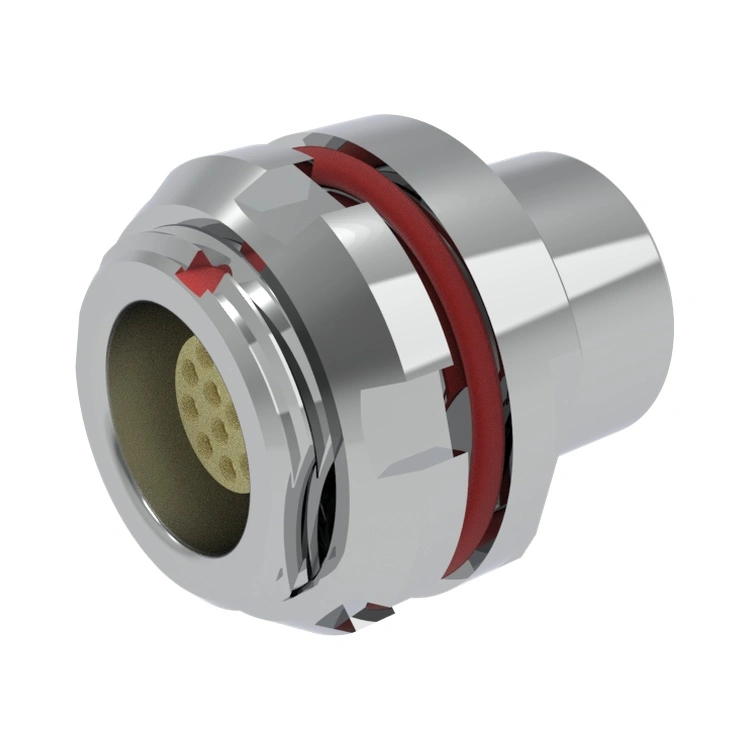

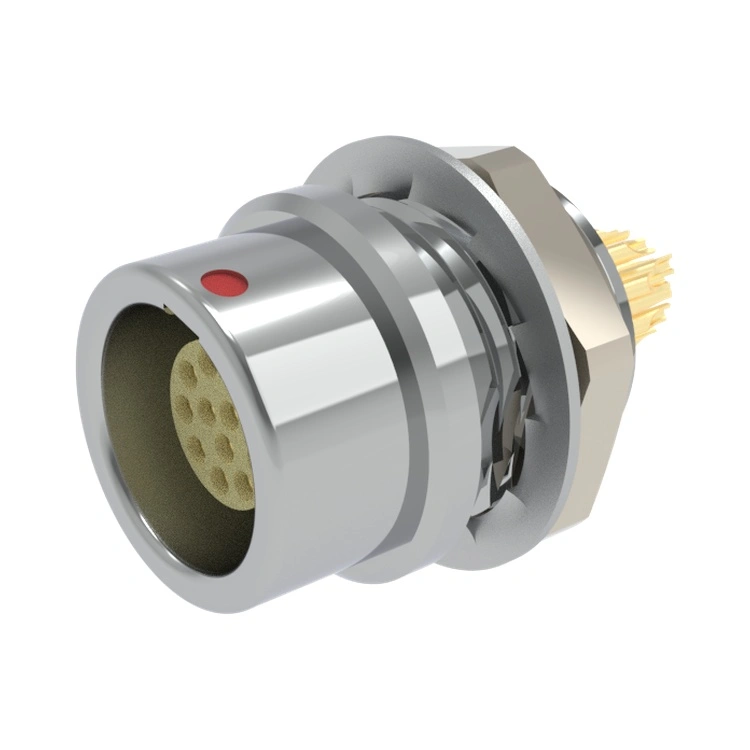

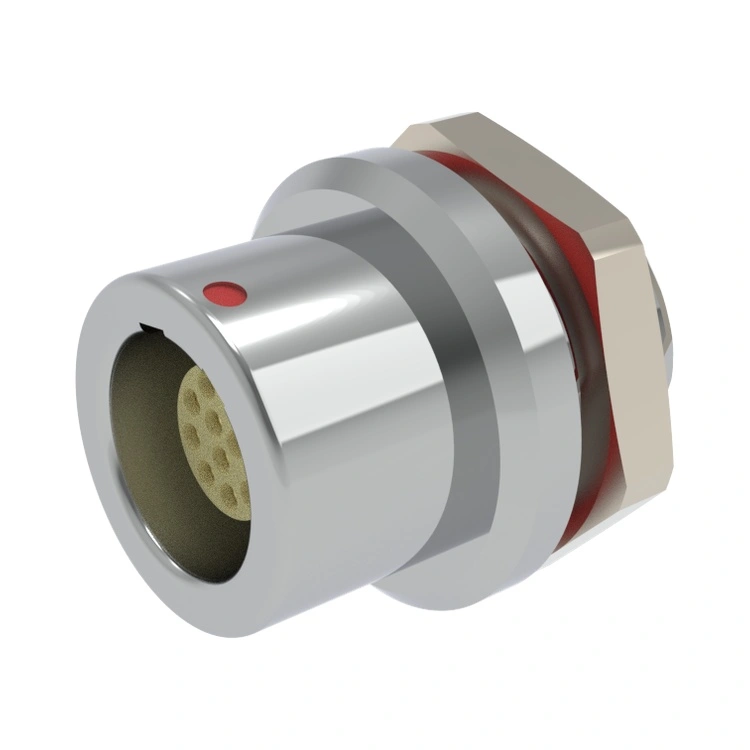

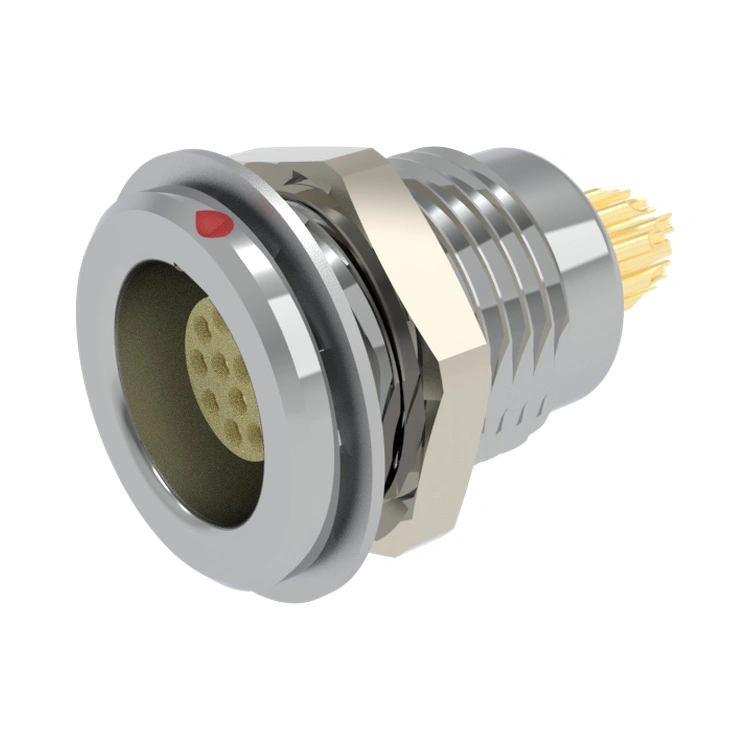

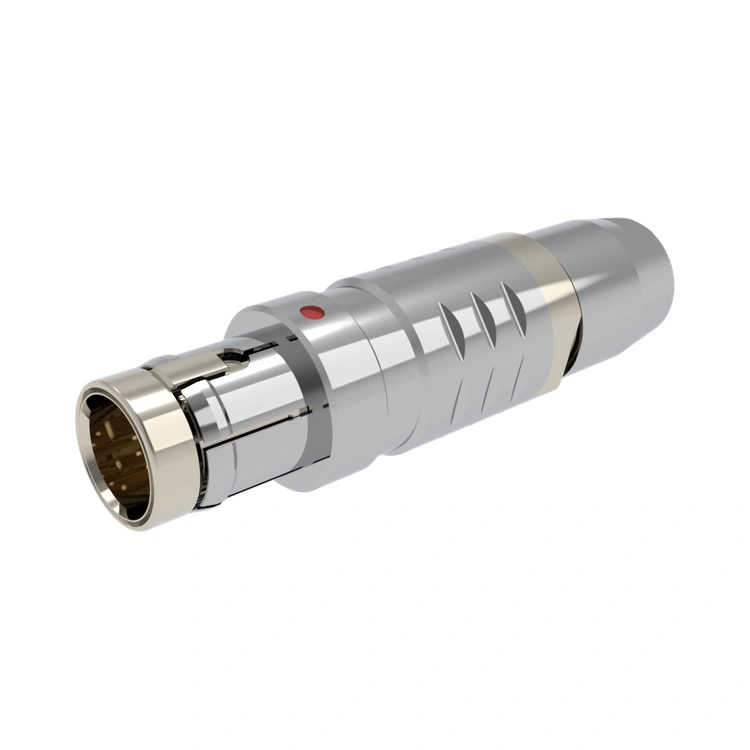

Ц серија користи проверени пусх-пулл систем са самозатварањем, смештен у издржљиву потпуно металну шкољку која обезбеђује есенцијалну ЕМИ заштиту и механичку заштиту. Доступна у величинама кућишта од 0 до 2 са бројем контаката од 2 до 26 пинова, Ц серија подржава стилове лемљења и завршетка ПЦБ-а, прилагођавајући различите преференције склапања у различитим производним окружењима. Конектор ради у стандардном температурном опсегу од -45°Ц до +125°Ц и нуди ИП50/ИП68 заштиту, што га чини погодним за унутрашњу и спољашњу примену. Реунион производи серију Ц користећи успостављене производне процесе — прецизну машинску обраду, бризгање и аутоматизовано састављање — обезбеђујући доследан квалитет и кратко време испоруке чак и при великим количинама. За системске интеграторе и ОЕМ произвођаче који изнад свега цене једноставност, поузданост и исплативост, Ц серија испоручује тачно оно што је потребно, без додатних функција које додају непотребне трошкове.
Ц серија се фокусира на испоруку доказане поузданости и једноставне функционалности по најприступачнијој цени.
| Феатуре | Бенефит |
| Пусх-Пулл Селф-Латцхинг | Руковање једном руком са тактилном потврдом закључавања—једноставно и интуитивно за крајње кориснике. |
| Конструкција од целих метала | Пружа основну механичку издржљивост и основну ЕМИ заштиту у лаганом паковању. |
| Проверен контакт систем | Позлаћени месингани контакти са поузданим карактеристикама парења — тестирани на милионима јединица. |
| Опсег конфигурације | 2 до 26 пинова опционо и шкољка серије 0~2 |
| Вишеструке опције прекида | Контакти за лемљење и ПЦБ—флексибилни за ручну монтажу или аутоматизоване производне линије. |
| Практична оцена заштите животне средине | Радни опсег од -45°Ц до +125°Ц |
Тест & Меасуремент– Инфрацрвени уређај за ноћно осматрање, анализатор података, тестер температуре
Војска– Рачунари, ГПС, навигациони системи итд.
Индустриал Цонтролс– ХМИ панели, сензори транспортног система и интерфејси оператера алатних машина.
Цоммуницатион Екуипмент– Мрежни прекидачи монтирани у рацк, аудио рутери и појачала за дистрибуцију емитовања.
| Параметар | Спецификација |

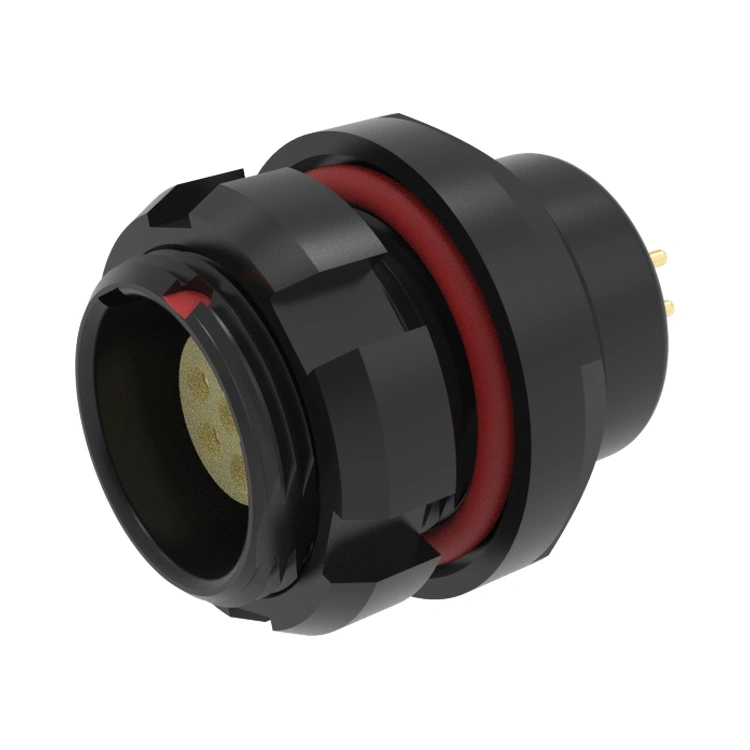

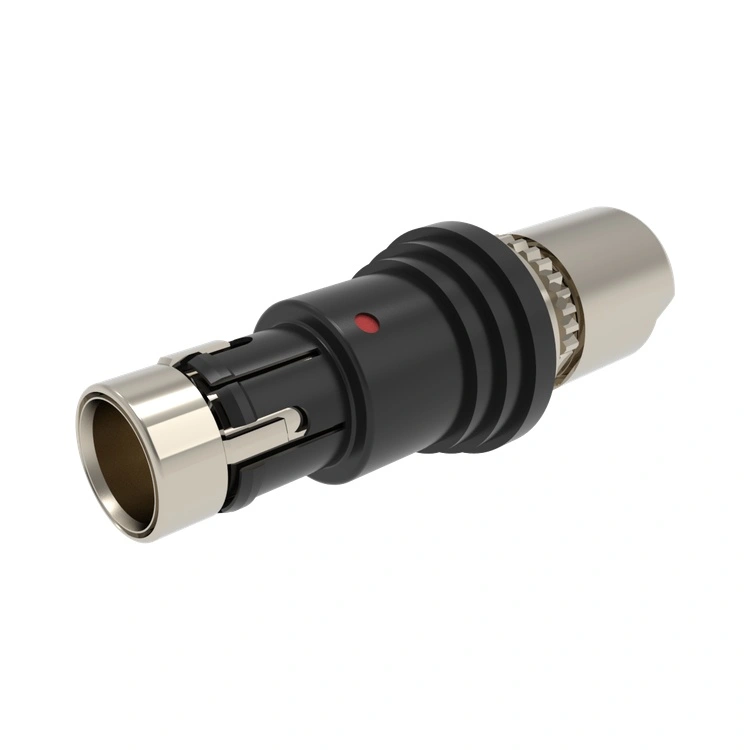

| Материјал шкољке | Месинг са хромираним слојем (стандардно); опција црног хрома |
| Величина шкољке | 0, 1, 2 |
| Број контаката | 2 до 26 пинова |
| Контакт материјал | Месинг са позлаћењем |
| Цонтацт Ресистанце | ≤5мΩ |
| Отпорност изолације | ≥5000МΩ |
| Циклуси парења | >3.000 операција |
| Радна температура | -45°Ц ~ +125°Ц |
| Заштита | ИП50/ИП67 |
| Отпорност на слани спреј | >72 сата |
| Вибрације | 10–500 Хз, 5 г |
| Механички удар | 50г, 6мс |
| ЕМИ Схиелдинг | Потпуно метално кућиште пружа основну заштиту |

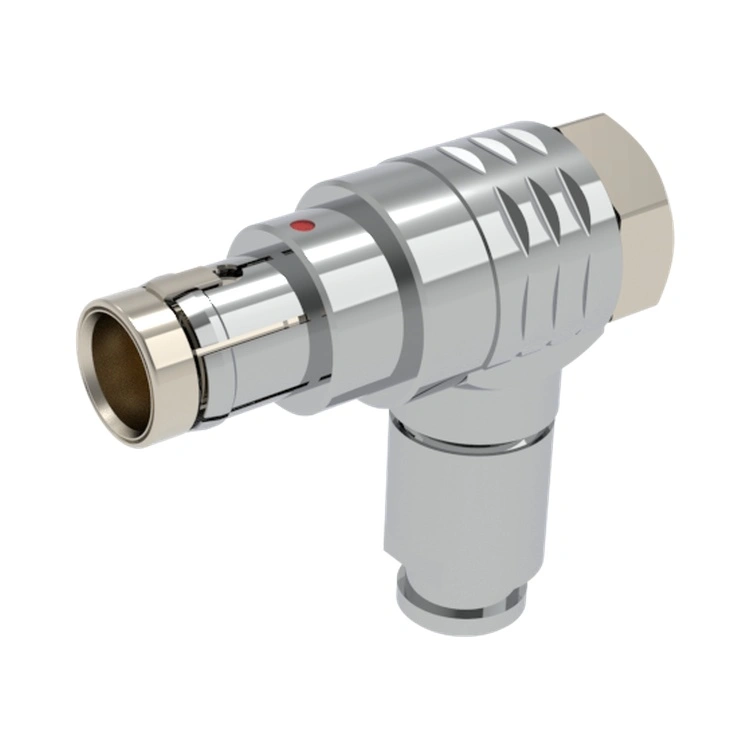

| Стилови завршетка | Лем, ПЦБ (прав или под правим углом) |
Сви конектори серије Ц су усаглашени са РоХС и пролазе 100% електрично тестирање – континуитет, отпорност изолације и отпорност на диелектрику – пре испоруке.
| Аспецт | Реунион Ц серија | Типичан европски/амерички еквивалент | Типичне јефтине алтернативе без бренда |
| Цена | Најконкурентнији у Реунион постави | 3–4× више | Упоредиво, али недоследно |
| Доследност квалитета | Производња са ИСО сертификатом, 100% тестирана | Високо | Случајно/без тестирања |
| Компатибилност | Заменљиви са главним брендовима | Власнички | Нестандардне димензије |
| Леад Тиме | Стандардно 10-15 дана | 4–8 недеља | Променљива, често недоступна |
| МОК | Нема МОК за стандардне артикле | Високи МОК (300–500) | Низак МОК, али без подршке |
| Следљивост | Потпуна ЕРП следљивост | Да | Ниједан |
| Техничка подршка | 24-часовни инжењерски одговор | Спорији одговор | Ограничено или никакво |
| Прилагођавање | Низак МОК, брзо окретање | Споро, скупо | Није понуђено |
| Фацтори Екпериенце | 15 година властите производње | Често ангажовани на спољним пословима | Мале радионице |
Серија Ц нуди оптималну равнотежу између цене и осигурања квалитета – не плаћате непотребне функције, али такође не излажете свој производ непознатим добављачима.
Реунионов систем управљања квалитетом примењује исте ригорозне стандарде за све линије производа, укључујући Ц серију.
| Цертифицатион | Обим |
| ИСО 9001:2015 | Систем управљања квалитетом—дизајн, производња и постпродајна услуга. |
| ИСО 14001:2015 | Управљање животном средином—смањење отпада и одрживо коришћење материјала. |
| ИСО 13485:2016 | Управљање квалитетом медицинских уређаја—примењиво на серију Ц која се користи у опреми за праћење општег одељења. |
| УЛ Рецогнизед | Сертификат безбедности на нивоу компоненти за тржишта Северне Америке. |
| РоХС | Ограничење опасних супстанци—усаглашеност са Директивом ЕУ. |
Реунионов систем следљивости заснован на ЕРП-у обезбеђује потпуну документацију за сваку серију Ц серије, од инспекције улазног материјала до коначног функционалног тестирања.
| Ставка | Детаљ |
| Стандард Пацкагинг | Антистатичке кесе, картонске кутије са унутрашњим јастучићима. |
| Булк Пацкагинг | Паковање у ладицама или колуту доступно за велике поруџбине (подржава аутоматизовано преузимање и стављање). |
| Леад Тиме | Узорци: 7–10 дана; Производне наруџбе: 15–20 дана |
| Начини испоруке | Расути терет: поморски или ваздушни транспорт; Узорци: експресни (ДХЛ, ФедЕк, ТНТ, УПС, ЕМС). |
| Услови испоруке | ЕКСВ, ФЦА, ФОБ, ЦИФ, ЦПТ. |
У већини стандардних конфигурација, да – серија Ц је дизајнирана да буде механички и електрични компатибилна са најчешћим форматима кружних пусх-пулл конектора, укључујући кључне европске серије. Реунион одржава базу података унакрсних референци која покрива Фисцхер, ОДУ и друге велике брендове. Међутим, пошто компатибилност зависи од специфичног распореда пинова и варијација кључева, препоручујемо да пошаљете цртеж свог конектора или фотографију изреза на плочи ради верификације. Наш инжењерски тим ће потврдити прикладност, облик и функцију пре него што се посветите производњи. Успешно смо обезбедили компатибилна решења за преко 250 ОЕМ произвођача који су раније набавили од европских добављача—често без потребе за изменама њихових постојећих ПЦБ-а или дизајна панела.
Узорци обично 10 ~ 12 дана.
Наручите обично 15 ~ 20 дана.
Прилагођавање посебне спецификације кабла: 20 ~ 30 дана
Препоручујемо да наведете тип вашег кабла, дужину, конфигурацију конектора и све захтеве за топлотно скупљање у фази понуде—наш инжењерски тим ће тада обезбедити чврсту обавезу испоруке у року од 48 сати. Стандардне конфигурације залиха су увек доступне без МОК.
