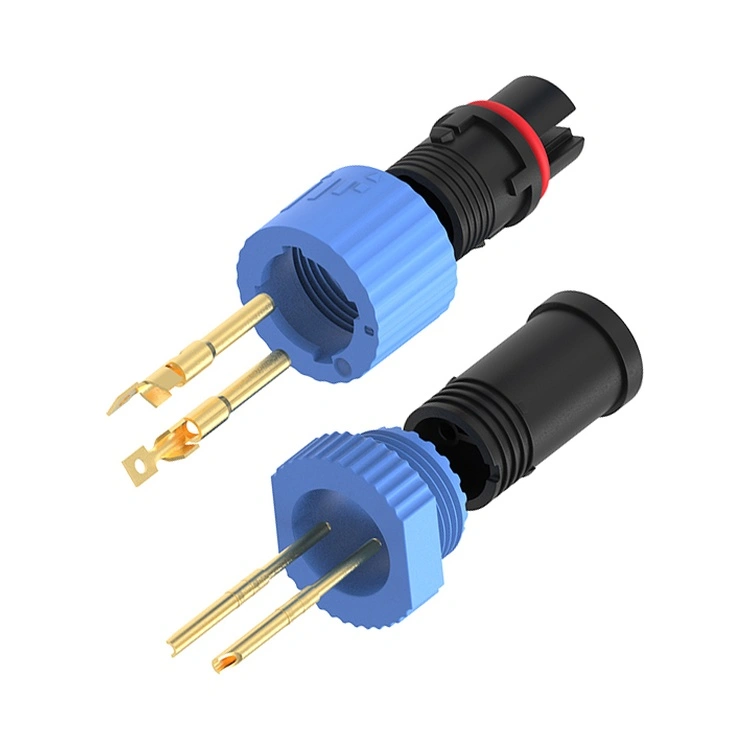

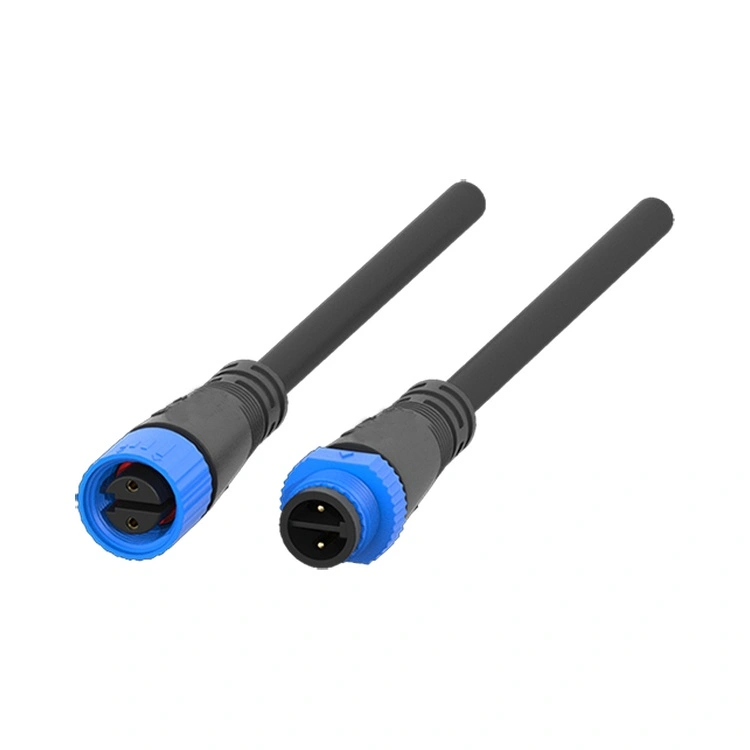

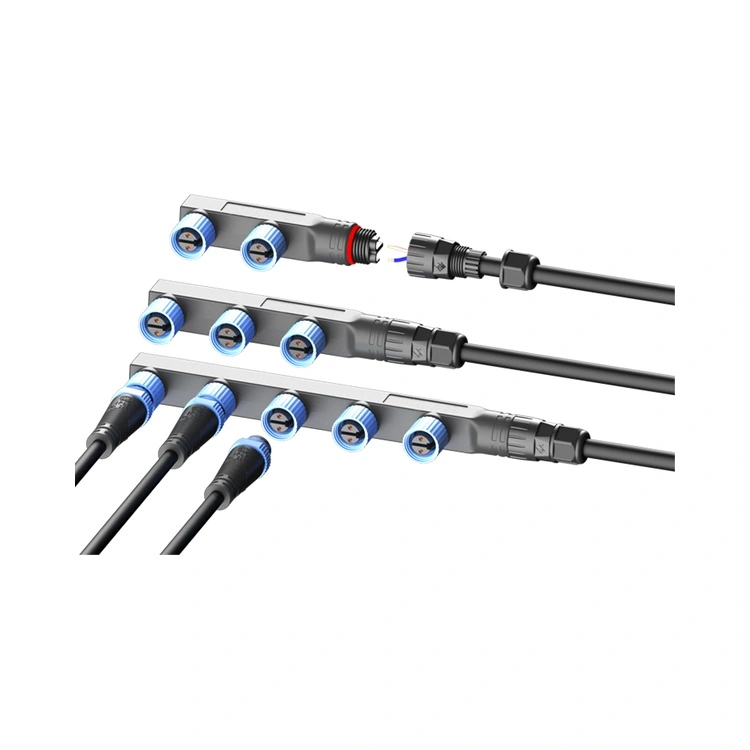

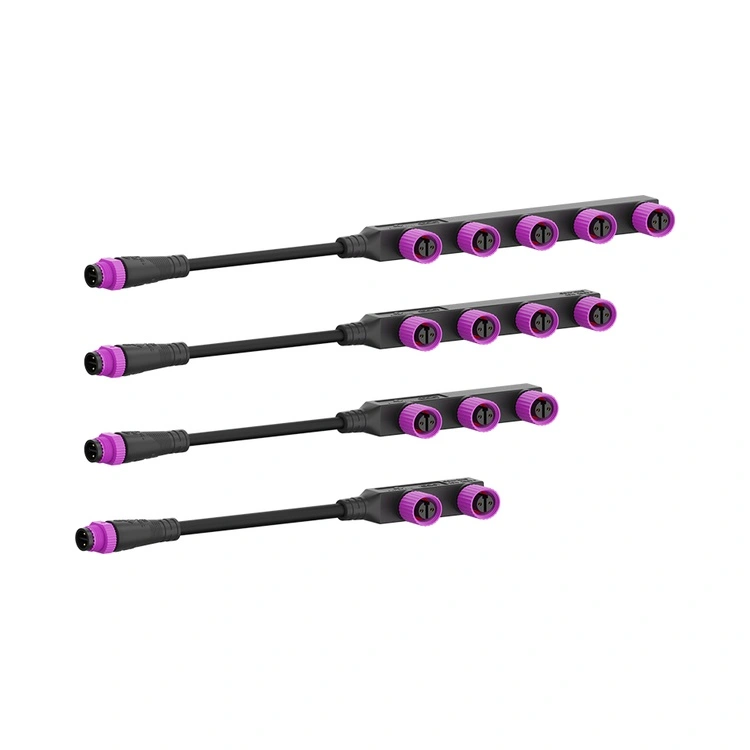

ЛЕД светлосни конектор серије М15

ЛЕД светлосни конектор серије М15 је Реунион-ов специјализовани интерконект за индустрију спољне ЛЕД расвете—један од најбрже растућих сегмената у индустријском осветљењу. Сертификован у складу са стандардима интерфејса за ЛЕД осветљење, овај кружни конектор са навојем комбинује компактни дизајн Ф-типа од 15 мм са заптивком са ИП67 оценом, што га чини погодним за улично осветљење, осветљење тунела, архитектонско осветљење, рефлекторе за стадионе и спољне ЛЕД дисплеје.

Кућиште конектора је направљено од термопласта ПА66 високе чврстоће, пружајући одличну отпорност на временске услове, заштиту од корозије и механичку издржљивост без тежине и корозије металних алтернатива.

Кључна безбедносна карактеристика серије М15 је њен дизајн унутрашње преграде са више језгара — одвојене преграде између проводника напајања спречавају кратке спојеве због оштећења изолације жица, што је критичан захтев за ЛЕД инсталације велике снаге где извори напајања могу да испоруче преко 500 В.

Контакти су произведени од легуре бакра са позлаћеним, одржавајући низак и стабилан отпор контакта (≤3мΩ) током радног века конектора.

Доступна у 2-, 3-, 4- и 5-пин конфигурацијама са јачином струје до 10А, серија М15 подржава ЛЕД драјвере са константном струјом и константним напоном.

Реунион производи серију М15 кроз вертикално интегрисан процес—од прецизног бризгања преко аутоматизованог склапања и 100% електричног тестирања. Механизам за закључавање са навојем обезбеђује парење отпорно на вибрације—критично за инсталације изложене ветру, саобраћајним вибрацијама и термичким циклусима од -40°Ц до +105°Ц.

За инжењере који пројектују системе спољашњег осветљења, овај конектор пружа поуздано, безбедно и компактно решење посебно прилагођено за ЛЕД апликације, подржано Реунионовим 15 година искуства у производњи.

Кључне продајне тачке

Серија М15 је наменски направљена за спољашњу ЛЕД расвету, са карактеристикама које задовољавају специфичне захтеве дуготрајних спољних инсталација.

Техничке спецификације

Опште спецификације:

Радна температура:-40°Ц ~ +105°Ц

Оцена заштите:ИП67 / ИП68 (упарен)

Материјал кућишта:ПА66

Контакт материјал:Позлаћена легура бакра

Отпор контакта:≤3мΩ

Циклуси парења:≥500

Стандард дизајна:У складу са стандардима интерфејса за ЛЕД осветљење

Оцена запаљивости:УЛ 94 В-0

Сви материјали су усклађени са РоХС

Апликације и случајеви коришћења у стварном свету

ЛЕД конектор за осветљење серије М15 се примењује у апликацијама за спољно осветљење где су поузданост и безбедност најважнији.

Примарна поља примене

Осветљење улица и аутопутева– ЛЕД улична расвета и системи осветљења аутопутева.

Тунел Лигхтинг– Осветљење магистралног и железничког тунела.

Архитектонско и фасадно осветљење– Изградња обриса, мостова и споменика.

Стадионско и спортско осветљење– Системи рефлектора за велике површине.

Спољашњи ЛЕД дисплеји– Модуларни билборди и екрани великог формата.

Осветљење пејзажа и паркова– Осветљење стаза, декоративне инсталације и осветљење баште.

Осветљење на соларни погон– Осветљење улица и путева ван мреже.

Сертификати и осигурање квалитета

Реунионова линија за производњу ЛЕД конектора М15 ради под строгом контролом процеса. ИП67 заптивање се проверава на свакој производној серији кроз стварно тестирање урањања. Записи о испитивању, сертификати материјала и извештаји о инспекцији се чувају за сваку серију, подржавајући ваше провере квалитета и захтеве за документацијом купаца.

Често постављана питања (ФАК)

1. Зашто М15 ЛЕД конектор има унутрашње преграде између проводника — да ли је ово стандардна карактеристика?

Дизајн унутрашње партиције са више језгара је асигурносна карактеристика посебно пројектован у серији М15 за апликације ЛЕД осветљења. У ЛЕД инсталацијама велике снаге, напајање може да испоручи >500В при напону до 350В ДЦ. Ако се слој изолације жице оштети (током инсталације или услед вибрација), изложени проводници би могли да дођу до кратког споја – узрокујући квар драјвера или чак пожар. Унутрашње преграде обезбеђују физичко раздвајање проводника унутар тела конектора, спречавајући контакт чак и ако је изолација угрожена. Ова карактеристика јеније стандардно у конекторима опште намене (М8/М12) и представља кључну разлику за М15. Реунион-ове преграде су обликоване интегрално са изолатором — не додају се као засебне компоненте — обезбеђујући да остану ефикасне током радног века конектора.

2. Који је одговарајући обртни момент за матицу спојнице М15 и како треба одржавати заптивку ИП67 током времена?

За постизање и одржавање ИП67 заптивања у спољним ЛЕД инсталацијама, Реунион препоручује:

Обртни момент парења– Ручно затегните спојну матицу док О-прстен не дође у контакт са површином панела, а затим примените додатни обртни момент0,4-0,6 Нмпомоћу момент кључа. Не прелази 0,8 Нм.

Инспекција О-прстена– Претходно инсталирани О-прстен треба прегледати при сваком циклусу одржавања. Замените ако је видљива деформација, пуцање или стврдњавање.

Распоред замене О-прстенова– За спољне инсталације са свакодневним термичким циклусом, замените О-прстенове сваке 2-3 године као део превентивног одржавања.

Радијус савијања кабла– Одржавајте минимални радијус савијања од5× пречник кабла на улазу конектора како би се спречило оптерећење заптивке кабла.

Оријентација кабла– Окрените излаз кабла надоле како бисте спречили накупљање воде у близини интерфејса заптивке.

Чишћење пре поновног повезивања– Очистите спољашњост конектора благим детерџентом и водом пре поновног повезивања како бисте спречили да крхотине угрозе заптивку.
