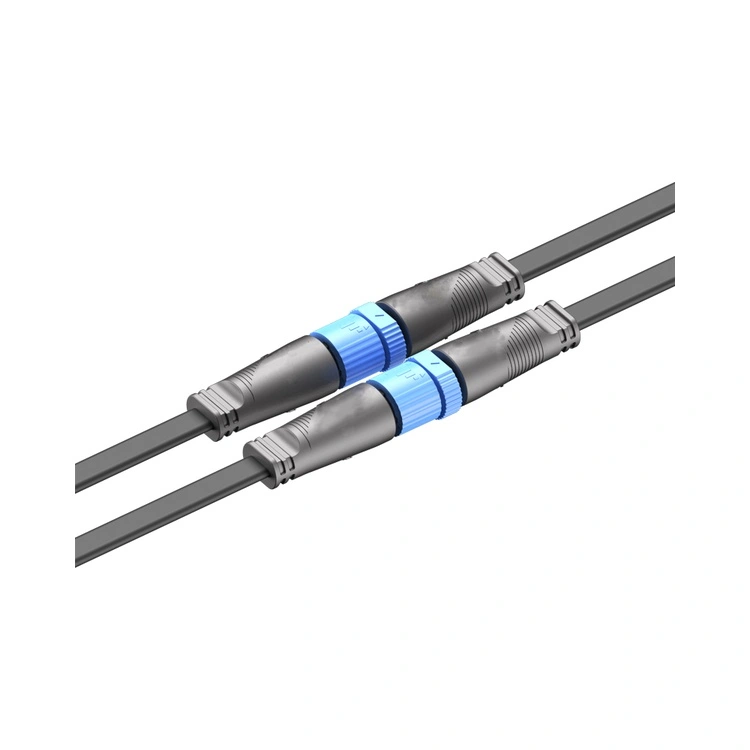

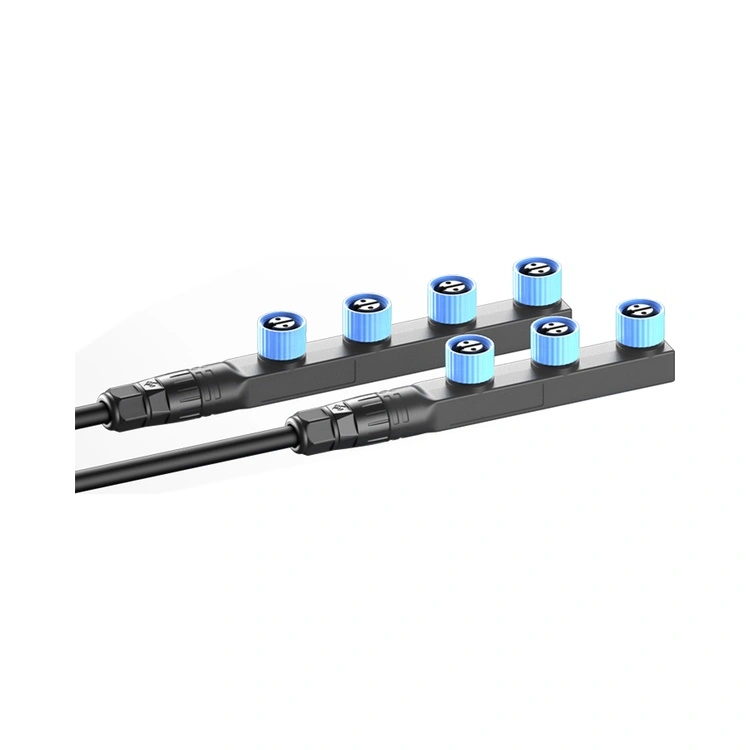

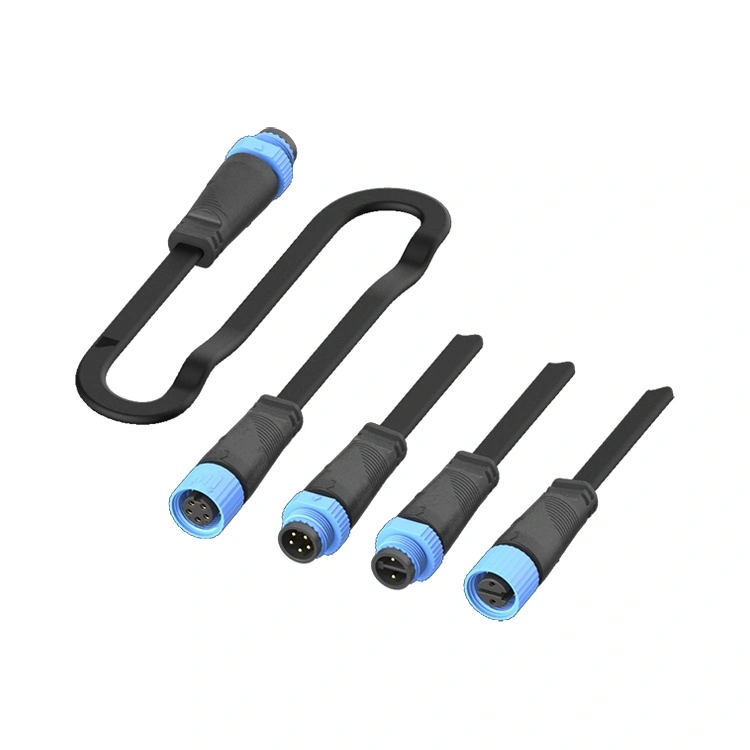

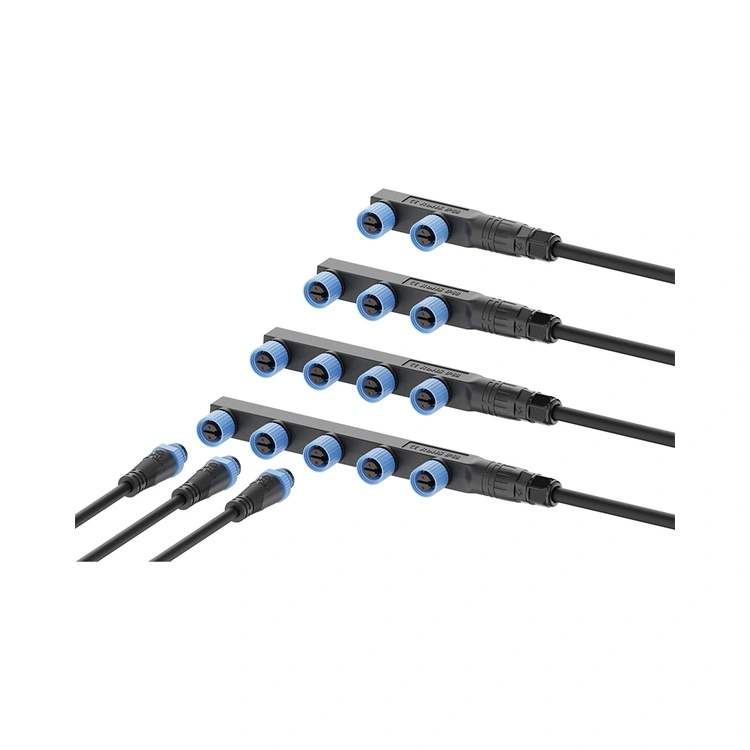

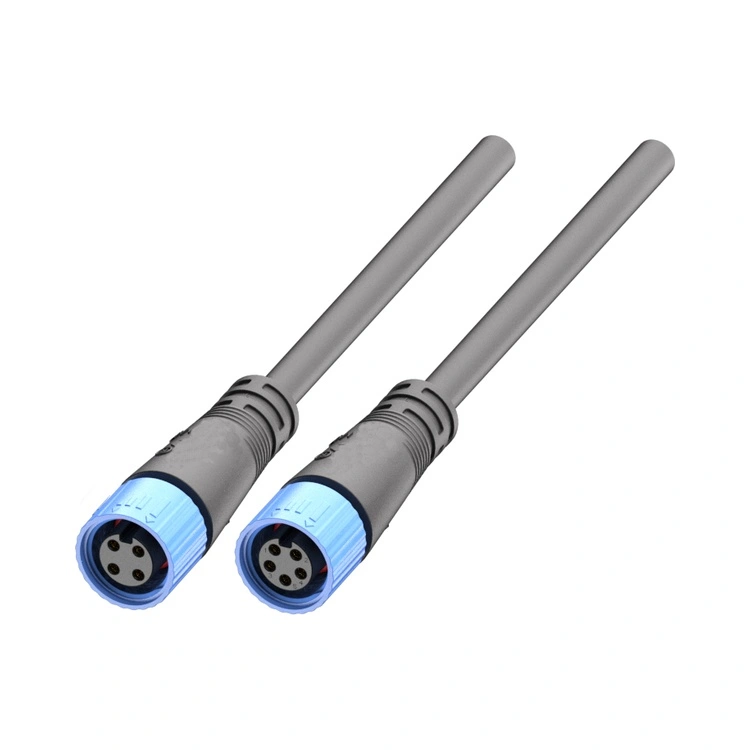

М15 пластични водоотпорни конектор пружа јединствене предности које метални конектори не могу да пруже, посебно у обалским, поморским апликацијама и апликацијама осетљивим на тежину.
| Феатуре | Бенефит |
| Кућиште ПА66 отпорно на корозију | Без рђе, без оксидације — дизајнирано за слани спреј, приобално окружење и инсталације изложене хемикалијама. |
| Смањење тежине до 60%. | Значајно лакши од месинганих еквивалената—смањује оптерећење на структурама осветљења и поједностављује руковање. |
| Заштита животне средине ИП67 | Издржава континуирано урањање—поуздан за спољашње, морске инсталације и инсталације склоне поплавама. |
| Вишејезгарне унутрашње партиције | Одвојене преграде између енергетских проводника—повећавају електричну сигурност у опреми велике снаге на отвореном. |
| Позлаћени контакти од легуре бакра | Ниска отпорност на контакт (≤3мΩ) и заштита од корозије—одржава перформансе у влажним срединама. |
| Механизам за закључавање са навојем | Парење отпорно на вибрације—спречава попуштање услед ветра, таласа и саобраћајних вибрација. |
| -40°Ц до +105°Ц Рад | Широк распон температура покрива екстремне спољашње и морске услове. |
| Параметар | 2-пин | 3-пин | 4-пин | 5-пин |
| Волтаге Ратинг | 250В | 250В | 125В | 125В |
| Цуррент Ратинг | 10А | 10А | 10А | 10А |
| Вире Сецтион | 20АВГ ~ 16АВГ | 20АВГ ~ 16АВГ | 20АВГ ~ 16АВГ | 20АВГ ~ 16АВГ |
Радна температура:-40°Ц ~ +105°Ц
Оцена заштите:ИП67 / ИП68 (упарен)
Материјал кућишта:ПА66
Контакт материјал:Позлаћена легура бакра
Отпор контакта:≤3мΩ (почетно)
Циклуси парења:≥500
Стандард дизајна:У складу са стандардима за ЛЕД осветљење и спољну опрему
Оцена запаљивости:УЛ 94 В-0
Тежина:Приближно 60% лакши од упоредивих месинганих конектора
Сви материјали су усклађени са РоХС
Реунион-ова интерна способност бризгања омогућава произвођачима опреме на отвореном да прилагоде пластични водоотпорни конектор М15 према својим специфичним захтевима дизајна—од боје и текстуре до склопова каблова и паковања.
Боја кућишта– Било која РАЛ или Пантоне боја утиснута директно у материјал – није потребно фарбање или секундарна завршна обрада. Боја је интегрална и неће се љуштити или љуштити.
Сурфаце Тектуре– Глатке, мат или текстуриране завршне обраде за приањање или естетске захтеве.
Цабле Ассемблиес– Прилагођена дужина (0,1 м до 20 м), ПУР (отпоран на уље/хемије) или ПВЦ омотач, једностран или двокраки, са или без преливеног растерећења вучне силе.
Контакт Лоадинг– 2, 3, 4 или 5 пинова по потреби; неискоришћене позиције остављене празне или опремљене лажним иглама за механичку равнотежу.
Означавање каблова– Прилагођено штампање или термоскупљајуће етикете за идентификацију кола.
Оријентација конектора– Праве или правоугаоне верзије за апликације за постављање на панел или каблове.
Паковање– Антистатичке кесе, колути или картони са посебном етикетом за аутоматизоване монтажне линије.
Реунион управља наменским постројењем за бризгање у оквиру своје фабрике у Шенжену од 4.000 м²:
Сушење материјала– ПА66 је прецизно сушен да уклони влагу и спречи дефекте у калупу.
Ињецтион Молдинг– Прецизно обликовање на аутоматизованим пресама са контролом толеранције ±0,02 мм; пигмент боје који се додаје директно у смолу.
Контактирајте Стампинг & Платинг– Штанцање великом брзином од легуре бакра са селективним позлаћењем у аутоматизованим линијама за бачварење.
Секундарне операције– Уметање позлаћених контаката и О-прстенова заптивки у изливено кућиште.
Обрада каблова– Аутоматско сечење, скидање и калајисање; Ин-хоусе ПУР/ПВЦ екструзија каблова за прилагођене кабловске склопове.
Скупштина– Полуаутоматске линије са визуелно прегледаним постављањем контаката и причвршћивањем контролисаним обртним моментом.
Елецтрицал Тестинг– 100% провера континуитета, отпора изолације (≥5000МΩ) и отпорности на диелектричност.
Узорковање животне средине– Серијско узорковање за ИП67 урањање (1 м, 30 мин) и термички циклус.
Паковање– Антистатичко вакуумско заптивање са средством за сушење; извозно паковање од картона са прилагођеним означавањем по потреби.
| Цертифицатион | Обим |
| ИСО 9001:2015 | Управљање квалитетом—дизајн, производња и постпродајна услуга. |
| ИСО 14001:2015 | Управљање животном средином — верификовано смањење отпада и одрживе праксе. |
| ИСО 13485:2016 | Управљање квалитетом медицинских уређаја—примењиво за М15 који се користи у опреми за дијагностику или надзор. |
| УЛ Рецогнизед | Сертификат безбедности на нивоу компоненти за тржишта Северне Америке. |
| РоХС | Ограничење опасних супстанци—усаглашеност са Директивом ЕУ. |
Реунионова линија за производњу пластичних конектора М15 ради под строгим контролама процеса. ИП67 заптивање је верификовано на свакој производној серији кроз стварно тестирање урањања (1м, 30 минута) коришћењем воде. Записи о испитивању, сертификати материјала и извештаји о инспекцији се чувају за сваку серију, подржавајући ваше провере квалитета и захтеве за документацијом купаца.
ПА66 кућиште М15 јеинхерентно отпоран на корозију— не рђа и не оксидира. У независном тестирању сланог спреја према АСТМ Б117 (96 сати), нисмо приметили деградацију површине, нема смањења интегритета заптивања (ИП67 верификовано након тестирања), а контактне површине су остале унутар спецификације због позлаћења. Насупрот томе, месингани конектори са никловањем често показују видљиву корозију (рупа, бела рђа) у року од 48-72 сата од излагања сланом спреју, што може да угрози заптивку О-прстена и интегритет навоја. За морска окружења (одморске платформе, обалско осветљење, бродови), пластични М15 значајно надмашује металне конекторе са плочом.
Да. Док је кућиште пластично,интерфејс за закључавање са навојем укључује металне уметке како би се обезбедило доследно задржавање обртног момента током стотина циклуса парења. Реунион-ово тестирање показује да сила задржавања остаје >90% од почетне спецификације након 500 циклуса парења, хабање навоја је минимално због спајања навоја метал-метал, а заптивка О-прстена остаје ефикасна у целом температурном опсегу. За апликације високог циклуса (нпр. годишње одржавање које захтева одвајање конектора), препоручујемо подмазивање О-прстена силиконском машћу при сваком спајању како би се продужио век заптивке.
